SABIX® D 305 FRNC

Halogenfreie, flexible Datenleitung mit verbessertem Brennverhalten und erweitertem Temperaturbereich

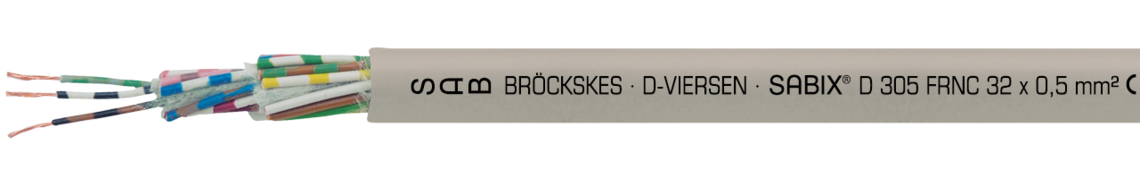

Aufdruck-Beispiel für SABIX® D 305 FRNC 63053250: SAB BRÖCKSKES · D-VIERSEN · SABIX® D 305 FRNC 32 x 0,5 mm² CE

Aufdruck-Beispiel für SABIX® D 305 FRNC 63053250: SAB BRÖCKSKES · D-VIERSEN · SABIX® D 305 FRNC 32 x 0,5 mm² CE

Anwendung

FRNC Kabel - Die kapazitätsarme- und flexible-, sowie halogenfreie Datenleitung mit verbessertem Brennverhalten wird vornehmlich in der Nachrichten- und Kommunikationstechnik eingesetzt. Die Bezeichnung FRNC steht für Flame Retardant Non-Corrosive.

Besondere Merkmale

  • halogenfrei
  • FRNC (Flame Retardant Non-Corrosive)
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • leichtes Abisolieren
  • kapazitätsarm
  • flexibel

Aufbau

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

SABIX®

Aderkennzeichnung

in Anlehnung an DIN 47100

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

grau (RAL 7032)

Technische Daten

Betriebsspitzenspannung

< 0,25 mm² = max. 350 V

≥ 0,25 mm² = max. 500 V

Prüfspannung

Ader/Ader 1500 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bewegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25

Cat. C bzw. D, siehe Kapitel N „Technische Daten“

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

gut

Abmessungen

Art.-Nr.Aderzahl x QuerschnittAußen-ø ± 5%Cu-ZahlLeitungsgewicht ca.
630502142 x 0,14 mm²3,3 mm2,7 kg/km16 kg/km
630503143 x 0,14 mm²3,5 mm4 kg/km18 kg/km
630504144 x 0,14 mm²3,7 mm5,4 kg/km20 kg/km
630505145 x 0,14 mm²3,9 mm6,7 kg/km22 kg/km
630507147 x 0,14 mm²4,3 mm9,4 kg/km28 kg/km
630508148 x 0,14 mm²5,2 mm10,8 kg/km35 kg/km
6305121412 x 0,14 mm²5,5 mm16,1 kg/km42 kg/km
6305141414 x 0,14 mm²5,7 mm18,8 kg/km47 kg/km
6305161416 x 0,14 mm²6,2 mm21,5 kg/km55 kg/km
6305181418 x 0,14 mm²6,5 mm24,2 kg/km61 kg/km
6305211421 x 0,14 mm²7,1 mm28,2 kg/km72 kg/km
6305241424 x 0,14 mm²7,5 mm32,3 kg/km80 kg/km
6305271427 x 0,14 mm²8,1 mm36,3 kg/km91 kg/km
6305301430 x 0,14 mm²8,3 mm40,3 kg/km97 kg/km
6305321432 x 0,14 mm²8,6 mm43 kg/km103 kg/km
6305361436 x 0,14 mm²8,9 mm48,4 kg/km113 kg/km
6305401440 x 0,14 mm²9,5 mm53,8 kg/km123 kg/km
6305441444 x 0,14 mm²9,9 mm59,1 kg/km133 kg/km
6305501450 x 0,14 mm²10,3 mm67,2 kg/km142 kg/km
6305611461 x 0,14 mm²10,9 mm82 kg/km165 kg/km
630502252 x 0,25 mm²3,6 mm4,8 kg/km19 kg/km
630503253 x 0,25 mm²3,8 mm7,2 kg/km23 kg/km
630504254 x 0,25 mm²4,1 mm9,6 kg/km26 kg/km
630505255 x 0,25 mm²4,4 mm12 kg/km31 kg/km
630507257 x 0,25 mm²4,8 mm16,8 kg/km38 kg/km
630508258 x 0,25 mm²5,4 mm19,2 kg/km45 kg/km
6305122512 x 0,25 mm²6,3 mm28,8 kg/km61 kg/km
6305142514 x 0,25 mm²6,6 mm33,6 kg/km69 kg/km
6305162516 x 0,25 mm²6,9 mm38,4 kg/km77 kg/km
6305182518 x 0,25 mm²7,3 mm43,2 kg/km85 kg/km
6305212521 x 0,25 mm²8,3 mm50,4 kg/km106 kg/km
6305242524 x 0,25 mm²8,4 mm57,6 kg/km110 kg/km
6305272527 x 0,25 mm²8,6 mm64,8 kg/km114 kg/km
6305302530 x 0,25 mm²8,9 mm72 kg/km125 kg/km
6305322532 x 0,25 mm²9,2 mm76,8 kg/km132 kg/km
6305362536 x 0,25 mm²10 mm86,4 kg/km156 kg/km
6305402540 x 0,25 mm²10,6 mm96 kg/km173 kg/km
6305442544 x 0,25 mm²11,1 mm105,6 kg/km184 kg/km
6305502550 x 0,25 mm²11,6 mm120 kg/km204 kg/km
6305612561 x 0,25 mm²12,3 mm146,4 kg/km241 kg/km
630502342 x 0,34 mm²4,2 mm6,5 kg/km26 kg/km
630503343 x 0,34 mm²4,4 mm9,8 kg/km30 kg/km
630504344 x 0,34 mm²4,6 mm13,1 kg/km36 kg/km
630505345 x 0,34 mm²5,2 mm16,3 kg/km43 kg/km
630507347 x 0,34 mm²5,7 mm22,8 kg/km53 kg/km
630508348 x 0,34 mm²6,7 mm26,1 kg/km66 kg/km
6305123412 x 0,34 mm²7,5 mm39,2 kg/km85 kg/km
6305143414 x 0,34 mm²8,3 mm45,7 kg/km104 kg/km
6305163416 x 0,34 mm²8,7 mm52,2 kg/km116 kg/km
6305183418 x 0,34 mm²9,2 mm58,8 kg/km128 kg/km
6305213421 x 0,34 mm²10 mm68,5 kg/km146 kg/km
6305243424 x 0,34 mm²10,6 mm78,3 kg/km157 kg/km
6305273427 x 0,34 mm²10,8 mm88,1 kg/km172 kg/km
6305303430 x 0,34 mm²11,2 mm97,9 kg/km187 kg/km
6305323432 x 0,34 mm²11,6 mm104,4 kg/km199 kg/km
6305363436 x 0,34 mm²12,1 mm117,5 kg/km220 kg/km
6305403440 x 0,34 mm²12,9 mm130,6 kg/km244 kg/km
6305443444 x 0,34 mm²13,5 mm143,6 kg/km261 kg/km
6305503450 x 0,34 mm²14,5 mm163,2 kg/km304 kg/km
6305613461 x 0,34 mm²15,4 mm199,1 kg/km358 kg/km
630502502 x 0,50 mm²4,5 mm9,6 kg/km31 kg/km
630503503 x 0,50 mm²4,7 mm14,4 kg/km36 kg/km
630504504 x 0,50 mm²5,1 mm19,2 kg/km43 kg/km
630505505 x 0,50 mm²5,6 mm24 kg/km51 kg/km
630507507 x 0,50 mm²6,3 mm33,6 kg/km67 kg/km
630508508 x 0,50 mm²7,3 mm38,4 kg/km82 kg/km
6305125012 x 0,50 mm²8,5 mm57,6 kg/km113 kg/km
6305145014 x 0,50 mm²8,9 mm67,2 kg/km127 kg/km
6305165016 x 0,50 mm²9,4 mm76,8 kg/km142 kg/km
6305185018 x 0,50 mm²9,9 mm86,4 kg/km157 kg/km
6305215021 x 0,50 mm²10,9 mm100,8 kg/km180 kg/km
6305245024 x 0,50 mm²11,5 mm115,2 kg/km195 kg/km
6305275027 x 0,50 mm²11,7 mm129,6 kg/km213 kg/km
6305305030 x 0,50 mm²12,1 mm144 kg/km232 kg/km
6305325032 x 0,50 mm²12,6 mm153,6 kg/km248 kg/km
6305365036 x 0,50 mm²13,1 mm172,8 kg/km274 kg/km
6305445044 x 0,50 mm²15,1 mm211,2 kg/km341 kg/km
6305505050 x 0,50 mm²15,7 mm240 kg/km411 kg/km
6305615061 x 0,50 mm²16,7 mm292,8 kg/km448 kg/km
630502752 x 0,75 mm²5,1 mm14,4 kg/km41 kg/km
630503753 x 0,75 mm²5,4 mm21,6 kg/km49 kg/km
630504754 x 0,75 mm²6,1 mm28,8 kg/km62 kg/km
630505755 x 0,75 mm²6,6 mm36 kg/km73 kg/km
630507757 x 0,75 mm²7,2 mm50,4 kg/km91 kg/km
630508758 x 0,75 mm²8,7 mm57,6 kg/km119 kg/km
6305127512 x 0,75 mm²9,8 mm86,4 kg/km153 kg/km
6305147514 x 0,75 mm²10,3 mm100,8 kg/km170 kg/km
6305167516 x 0,75 mm²10,8 mm115,2 kg/km192 kg/km
6305187518 x 0,75 mm²11,4 mm129,6 kg/km213 kg/km
6305217521 x 0,75 mm²12,5 mm151,2 kg/km248 kg/km
6305247524 x 0,75 mm²13,3 mm172,8 kg/km270 kg/km
6305277527 x 0,75 mm²13,6 mm194,4 kg/km297 kg/km
6305307530 x 0,75 mm²14,5 mm216 kg/km339 kg/km
6305327532 x 0,75 mm²15 mm230,4 kg/km360 kg/km
6305367536 x 0,75 mm²15,6 mm259,2 kg/km399 kg/km
6305407540 x 0,75 mm²16,7 mm288 kg/km443 kg/km
6305447544 x 0,75 mm²17,5 mm316,8 kg/km475 kg/km
6305507550 x 0,75 mm²18,3 mm360 kg/km530 kg/km
6305617561 x 0,75 mm²19,8 mm439,2 kg/km648 kg/km
630502802 x 1,00 mm²5,3 mm19,2 kg/km47 kg/km
630503803 x 1,00 mm²5,6 mm28,8 kg/km56 kg/km
630504804 x 1,00 mm²6,3 mm38,4 kg/km71 kg/km
630505805 x 1,00 mm²6,9 mm48 kg/km86 kg/km
630506806 x 1,00 mm²7,5 mm57,6 kg/km100 kg/km
630507807 x 1,00 mm²7,9 mm67,2 kg/km116 kg/km
630502852 x 1,50 mm²6,1 mm28,8 kg/km64 kg/km
630503853 x 1,50 mm²6,4 mm43,2 kg/km77 kg/km
630504854 x 1,50 mm²7 mm57,6 kg/km94 kg/km
630505855 x 1,50 mm²8,1 mm72 kg/km122 kg/km
630506856 x 1,50 mm²8,8 mm86,4 kg/km142 kg/km
630507857 x 1,50 mm²8,8 mm100,8 kg/km153 kg/km
