Breakout-Boxen für NVH-Messungen:
strukturierte Signalführung mit Multicore-Leitungen
Breakout-Boxen – häufig auch als Anschlussboxen zur strukturierten Signalführung bezeichnet – werden im NVH-Bereich (Noise, Vibration, Harshness) eingesetzt, um mehrere Sensorsignale zuverlässig an die Messtechnik anzubinden. Insbesondere bei mehrkanaligen Messaufbauten, etwa in der Fahrzeugentwicklung oder auf Prüfständen, stellt die Verkabelung häufig eine Herausforderung dar: Einzelne Koaxialleitungen müssen gebündelt, geführt und eindeutig zugeordnet werden.
Konventionelle Lösungen basieren dabei häufig auf einzeln konfektionierten Leitungen, die innerhalb einer Anschlussbox kontaktiert und anschließend über Verschraubungen und Geflechtschläuche zusammengeführt werden. Dieser Ansatz kann in der Praxis zu Einschränkungen führen, insbesondere hinsichtlich mechanischer Stabilität, definierter Biegeeigenschaften und einer unübersichtlichen Verlegung.
Multicore-Kabel als Systemlösung für strukturierte Sensoranbindung
Ein alternativer Ansatz ist die Verwendung integrierter Multicore-Leitungen. Dabei werden mehrere Signalleitungen in einer industriell gefertigten Kabelstruktur zusammengeführt, die sowohl mechanisch als auch elektrisch auf die Anforderungen der Messtechnik abgestimmt ist.
Im Vergleich zu klassischen Bündellösungen ergeben sich daraus mehrere Vorteile:
definierte mechanische Eigenschaften bei Bewegung und Verlegung
hohe EMV-Sicherheit durch abgestimmte Schirmkonzepte
reduzierter Installationsaufwand durch gebündelte Signalführung
reproduzierbare Messergebnisse auch unter realen Einsatzbedingungen
Gerade bei mobilen Messungen im Fahrzeug oder bei komplexen Prüfstandsaufbauten trägt dieser Ansatz dazu bei, die Handhabung deutlich zu vereinfachen und Fehlerquellen zu reduzieren.

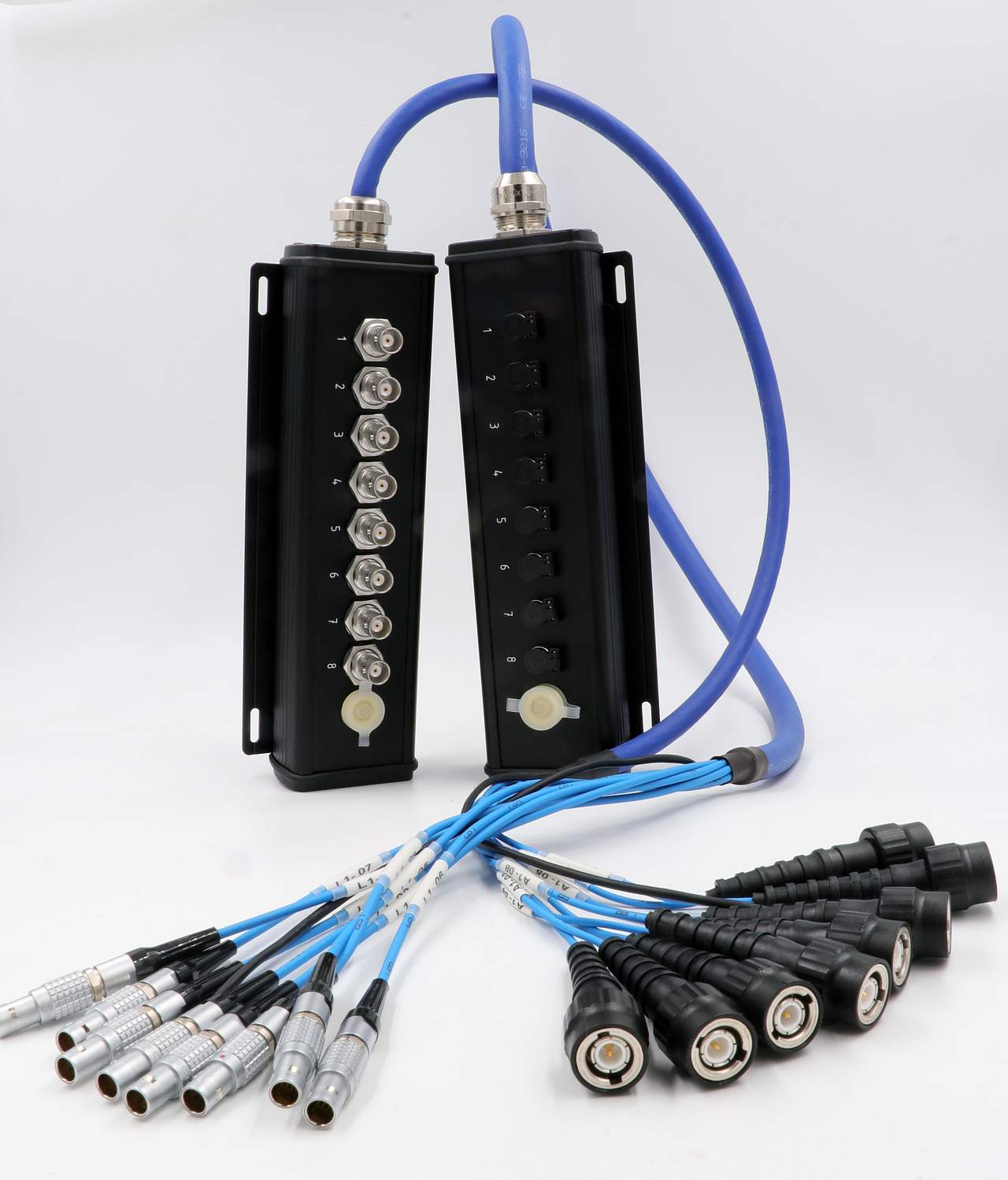

Koax oder Triax - die passende Breakout-Box für Ihre Anwendung
Die Auswahl der geeigneten Breakout-Box hängt maßgeblich von der eingesetzten Sensorik und der jeweiligen Messaufgabe ab.

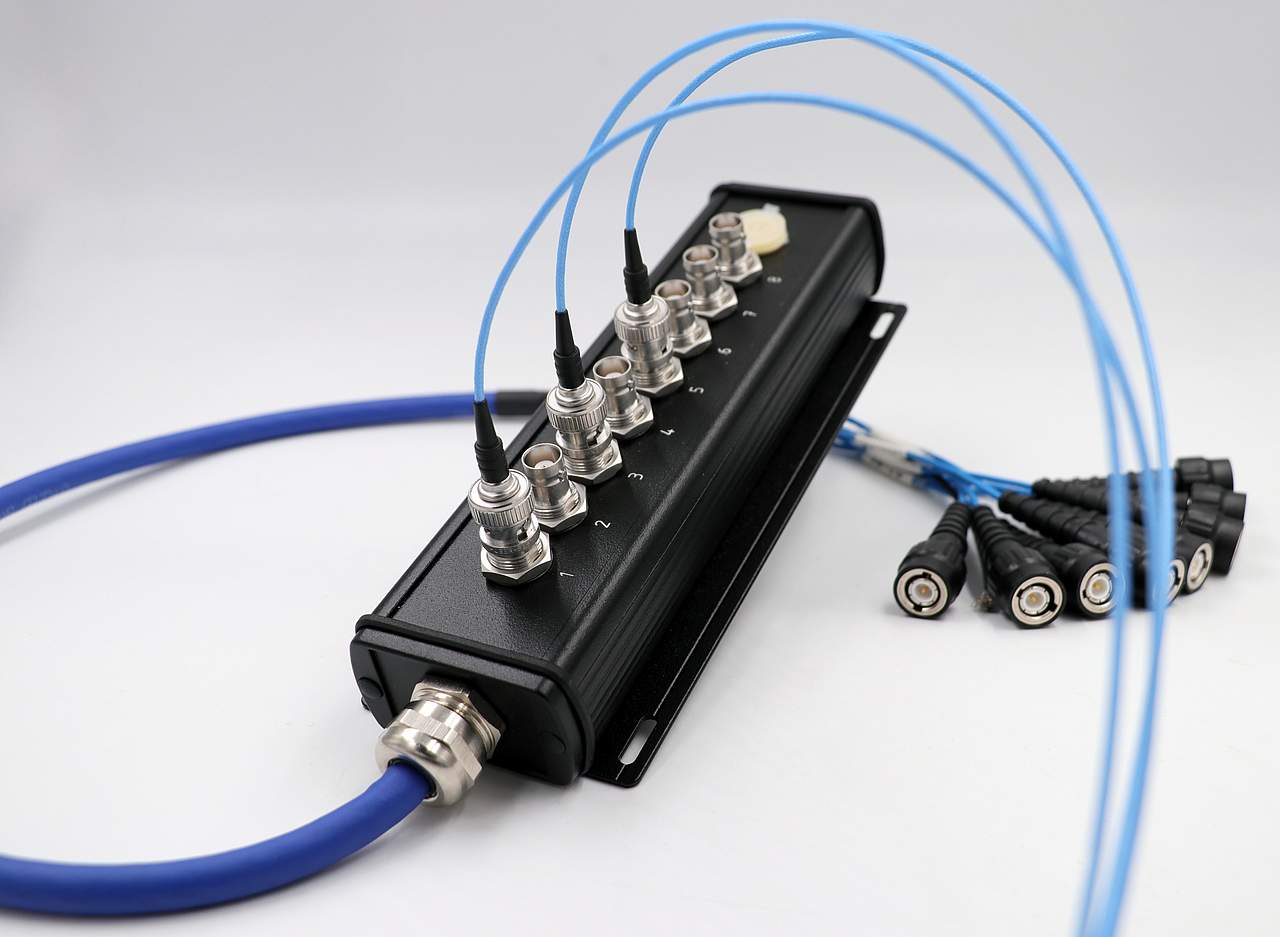

Koaxiale Breakout-Boxen werden typischerweise für Anwendungen mit Mikrofonen und uniaxialen Sensoren eingesetzt. Entscheidend ist hier eine rauscharme Signalübertragung, insbesondere bei dynamischen Messungen. Low-Noise Koaxialleitungen unterstützen stabile und reproduzierbare Messergebnisse auch unter anspruchsvollen Bedingungen.

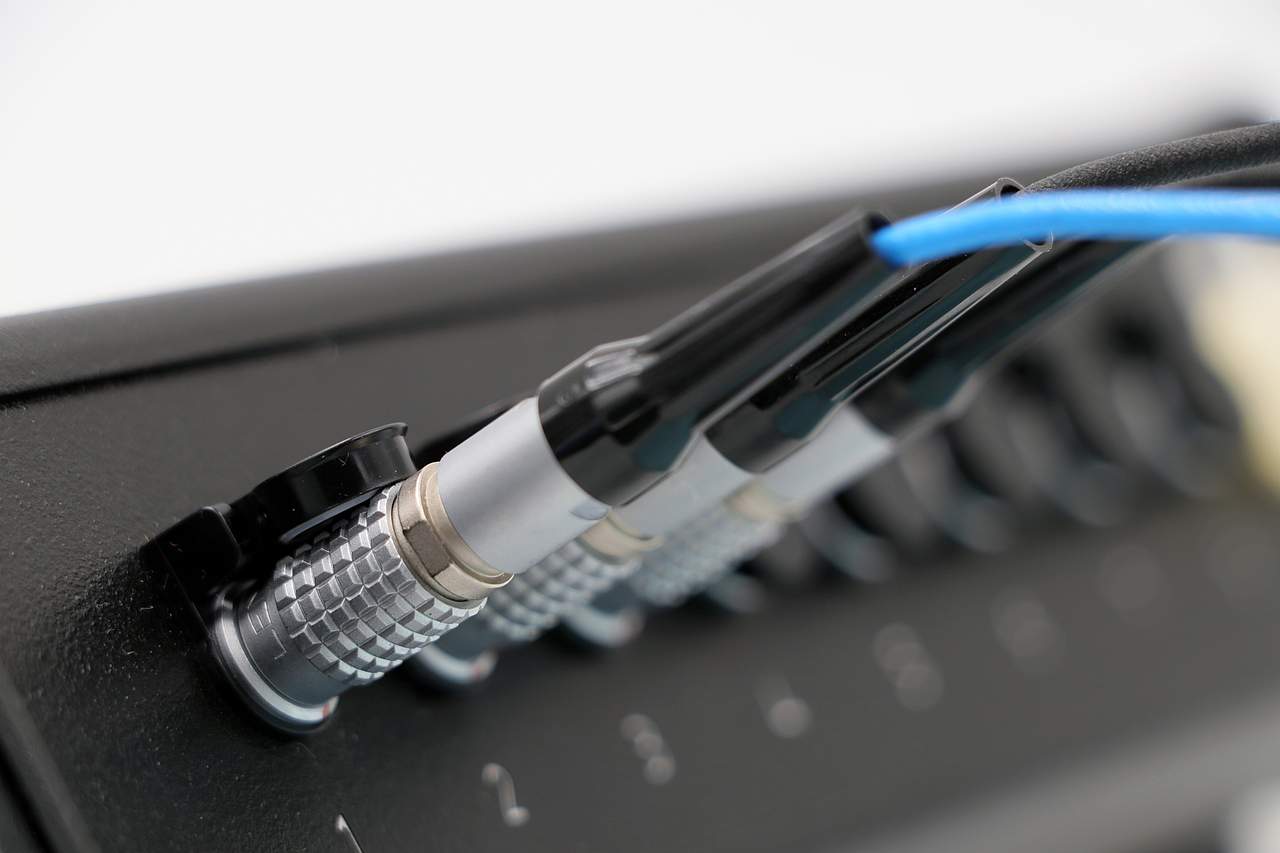

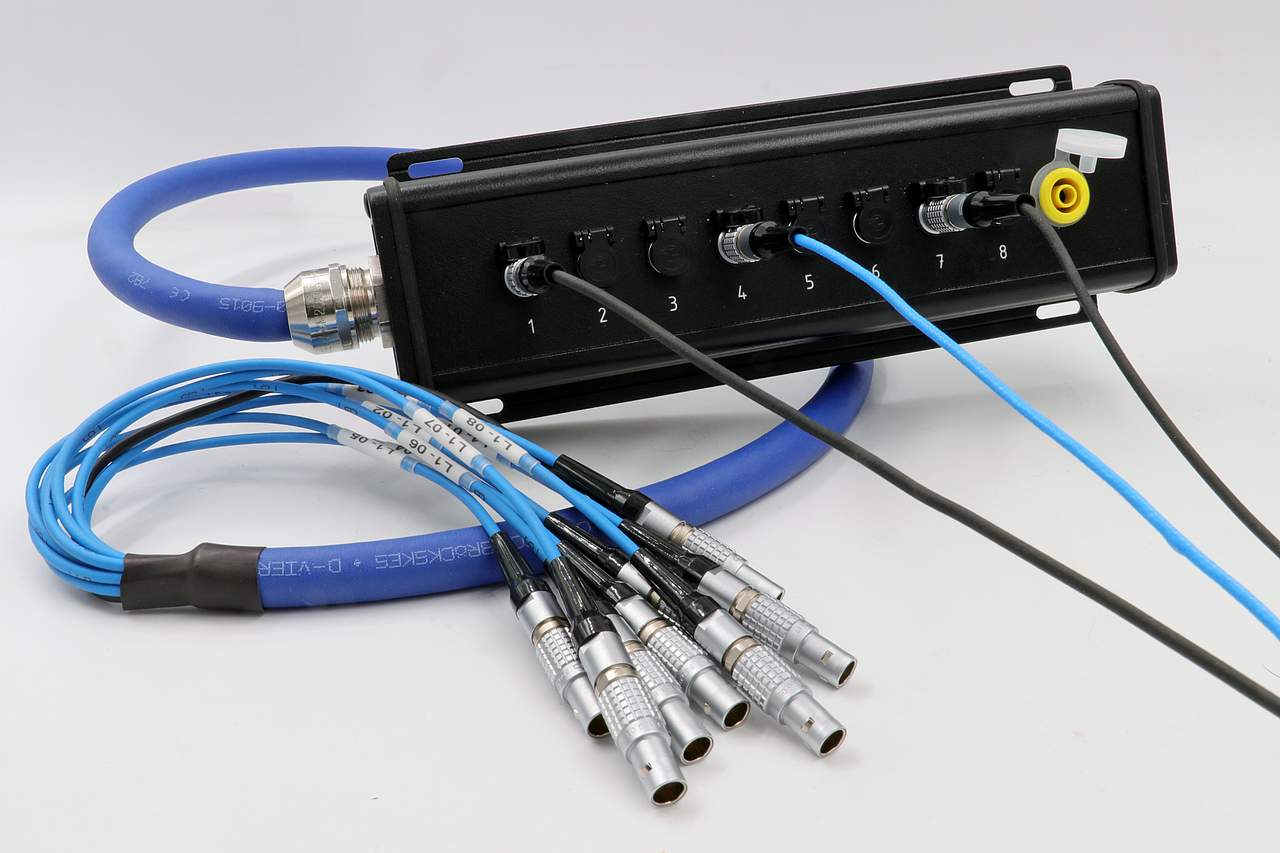

Triaxiale Breakout-Boxen sind für mehrkanalige Beschleunigungsmessungen mit triaxialen Sensoren ausgelegt. Die Multicore-Struktur ermöglicht die gebündelte Anbindung mehrerer Sensoren über eine zentrale Leitung, wodurch sich der Verkabelungsaufwand reduziert und die Übersichtlichkeit im Messaufbau deutlich verbessert wird.
Typischerweise kommen koaxiale Lösungen in klassischen NVH-Messungen zum Einsatz, während triaxiale Systeme bei komplexen, mehrkanaligen Anwendungen Vorteile bieten.
Typische Einsatzbereiche
Breakout-Boxen bzw. Anschlussboxen für die Messtechnik mit Multicore-Leitungen werden in unterschiedlichen Umgebungen eingesetzt:
Fahrzeugmessungen unter realen Betriebsbedingungen
Prüfstände in Entwicklung und Validierung
Laborumgebungen mit reproduzierbaren Testaufbauten
Integration in Schaltschränke und Messsysteme
Gerade bei Anwendungen mit vielen Sensoren und begrenztem Bauraum bieten Multicore-basierte Anschlusslösungen Vorteile hinsichtlich Übersichtlichkeit, Handhabung und mechanischer Stabilität.
Auswahl der passenden Lösung
Die Wahl der geeigneten Breakout-Box hängt im Wesentlichen von der eingesetzten Sensorik und der Messaufgabe ab. Während koaxiale Systeme vor allem für klassische NVH-Messungen mit Mikrofonen und einfachen Sensoren geeignet sind, bieten triaxiale Lösungen Vorteile bei mehrkanaligen Beschleunigungsmessungen mit hoher Kanaldichte.
