PB 636

flexible PVC Profibus-DP Leitung für Außenverlegung

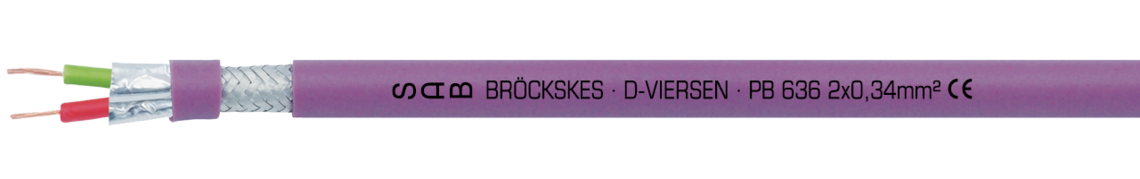

Aufdruck-Beispiel für PB 636 06362348: SAB BRÖCKSKES · D-VIERSEN · PB 636 2x0,34mm² CE

Datenblatt für PB 636 herunterladen

Fragen zu unseren Produkten?

Anwendung

Flexible PVC Profibus-DP Leitung für die Außenverlegung. Diese Profibus Leitung mit einen Mindestbiegeradius von 12 x d und einer Betriebsspitzenspannung von max. 350 V wurde speziell für die Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten im Feldbereich entwickelt.

Besondere Merkmale

flammhemmend und selbstverlöschend
gute Wetterbeständigkeit
für die Außenverlegung

Aufbau

Leiter	blanke Cu-Litze nach VDE 0812
Isolierhülle	nach EN 50290-2-23 + VDE 0819-103 (02YI1)
Aderkennzeichnung	rot, grün
Verseilung	in Lagen
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PVC, TM2 nach EN 50363-4-1
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanke Cu-Litze nach VDE 0812

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM2 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Für Erdverlegung	nicht geeignet
Prüfspannung	Ader/Ader: 1500V Ader/Schirm: 1500V
Mindestbiegeradius	12 x d
Temperaturbereich	nicht bewegt: -30/+70 °C bewegt: -5/+70 °C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit	nach Werksnorm
Wellenwiderstand 3 - 20 MHz	150 Ω +/- 10%
Für feste Verlegung	geeignet
Für flexible Anwendung	geeignet
Wetterbeständigkeit	gut
Für Verlegung im Freien	ja
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Für Erdverlegung

nicht geeignet

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

nach Werksnorm

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

geeignet

Für flexible Anwendung

geeignet

Wetterbeständigkeit

gut

Für Verlegung im Freien

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
06362348	2 x 0,34 mm²	8,8 mm	23,8 kg/km	81 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x
Querschnitt

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

06362348

2 x 0,34 mm²

8,8 mm

23,8 kg/km

81 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
