Single Pair Ethernet Kabel für Roboter und Schleppketten für den hochflexibel Einsatz im Industrieumfeld

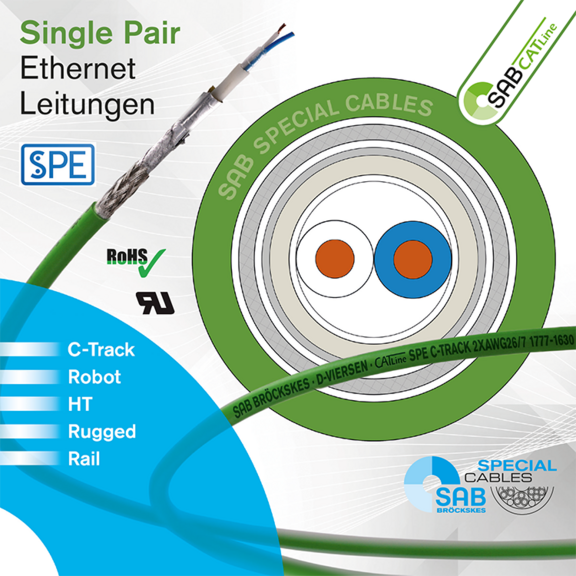

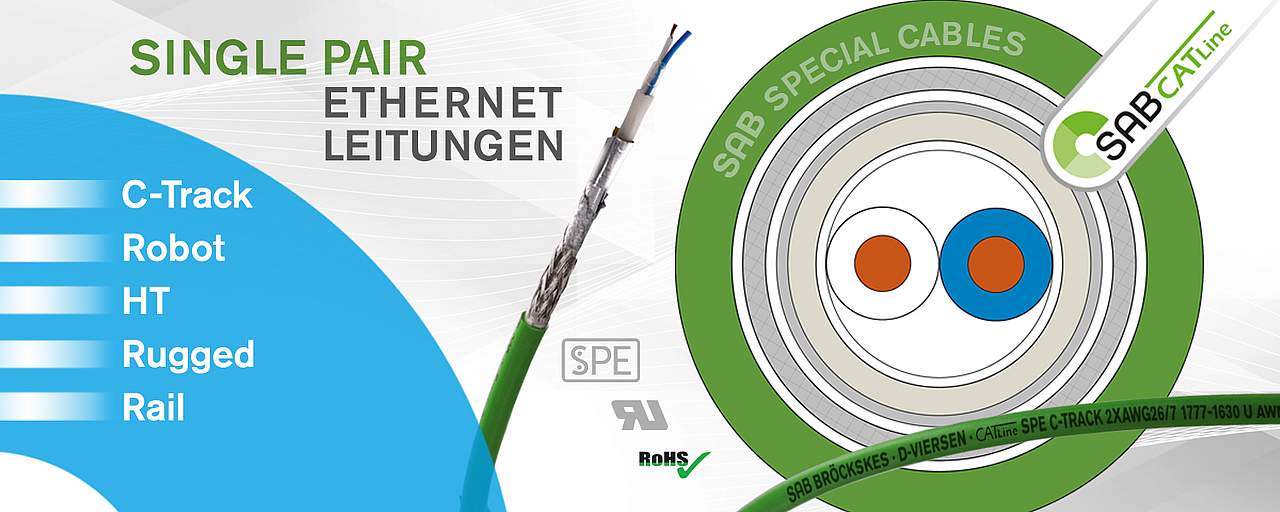

SAB CATLine Kabel: SPE C-Track, SPE Robot, SPE HT, SPE Rugged & SPE Rail


Die digitale Revolution ist nicht mehr nur in aller Munde, sie hält bereits in vielen Unternehmen sichtbar Einzug. Mit Industrie 4.0 wachsen in einem hohen Tempo die Anforderungen an die Datenübertragung in Echtzeit und der rasant steigende Vernetzungsgrad in der Produktion. Die zunehmende Vernetzung und Kommunikation von Anlagenkomponenten erfordert immer größere Datenmengen, die zuverlässig übertragen werden müssen und das auch unter schwierigsten Bedingungen.

Wo werden Single Pair Ethernet Kabel eingesetzt?

Ethernet-Leitungen sind im industriellen Einsatz sehr oft hohen mechanischen Belastungen und/oder hohen Temperaturen ausgesetzt und kommen mit verschiedenen Chemikalien, Ölen und Reinigungsmitteln in Kontakt. Diese Anforderungen und die Nachfrage der industriellen Anwender nach durchgängigem Ethernet (IIoT) bis hin in die kleinste Fertigungsebene, u.a. bis zum Sensor oder Aktor, hat SAB Bröckskes schnell erkannt und frühzeitig robuste und wirtschaftliche Lösungen entwickelt. Mit der neuen Single Pair Ethernet Leitungsreihe CATLine SPE bietet SAB Bröckskes Lösungen für diverse Anwendungsbereiche.

Welche Typen von Single Pair Leitungen sind bereits getestet und zugelassen?

Im Fokus stehen dabei zwei Single Pair Ethernet Kabel, die speziell für die steigenden Datenübertragungsraten in der Automatisierung entwickelt wurden. Neben der CATLine C-Track, eine schleppkettenfähige Single Pair Ethernet Leitung, entwickelte SAB Bröckskes eine robotertaugliche SPE-Leitung mit UL Approbation – CATLine SPE Robot.

Bei einer Bandbreite von 1-600 MHz gewährleisten die schleppkettenfähigen bzw. robotertauglichen SPE-Leitungen eine sichere und zuverlässige Datenübertragung. SAB Single Pair Ethernet Kabel sind LABS-unkritisch, ölbeständig, UL-approbiert und RoHS-konform.

Folgende Single-Pair-Ethernet Leitungen können je nach Kundenanforderung und Einsatzgebiet angeboten werden.

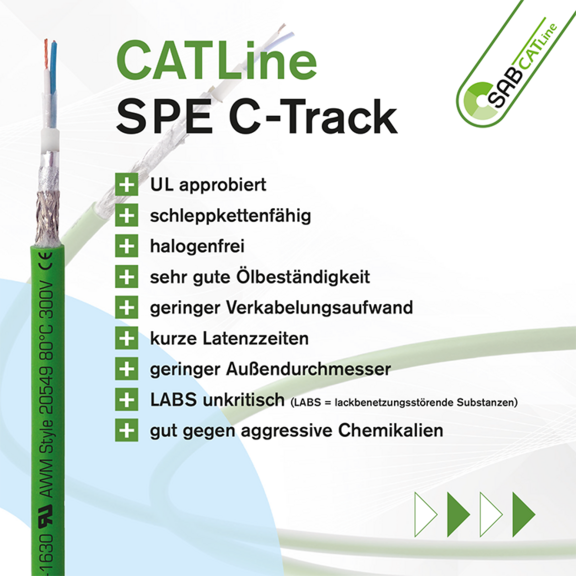

CATLine SPE C-Track - Schleppkettenfähige Single-Pair-Ethernet Leitung mit UL | Die CATLine SPE C-Track eignet sich für den Einsatz in Schleppketten unter rauen, industriellen Bedingungen in der Automatisierung.

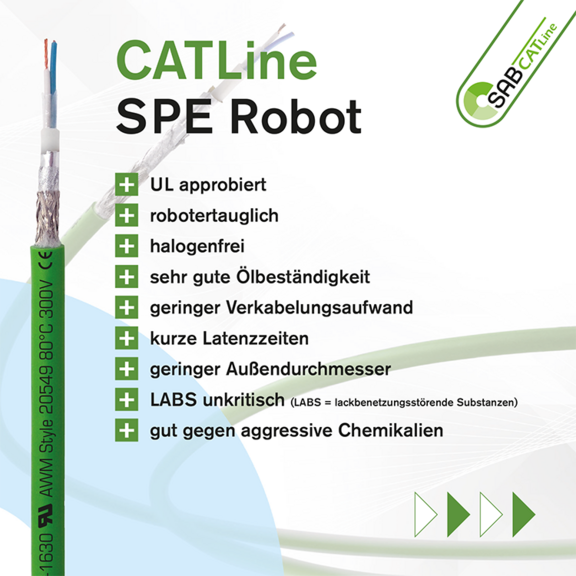

CATLine SPE Robot - Robotertaugliche Single-Pair-Ethernet Leitung mit UL | Die CATLine SPE Robot eignet sich für den Einsatz unter rauen, industriellen Bedingungen an Robotern.

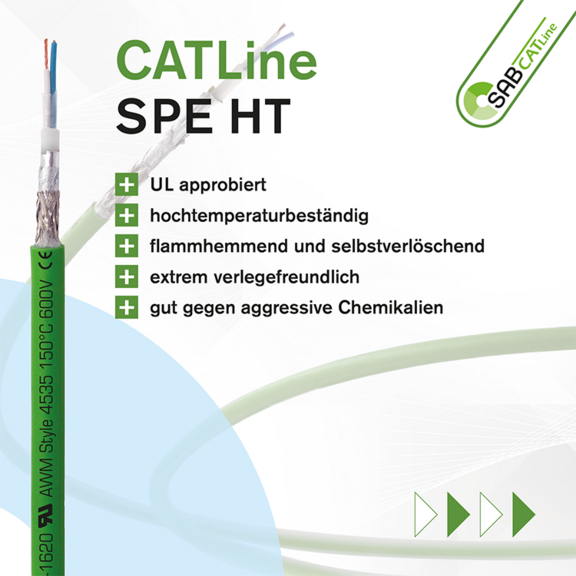

CATLine SPE HT - Hochtemperaturbeständige Single-Pair-Ethernet Leitung mit UL | Die Leitung CATLine SPE HT eignet sich für den Einsatz unter rauen, industriellen Bedingungen bei Temperaturen bis +180°C.

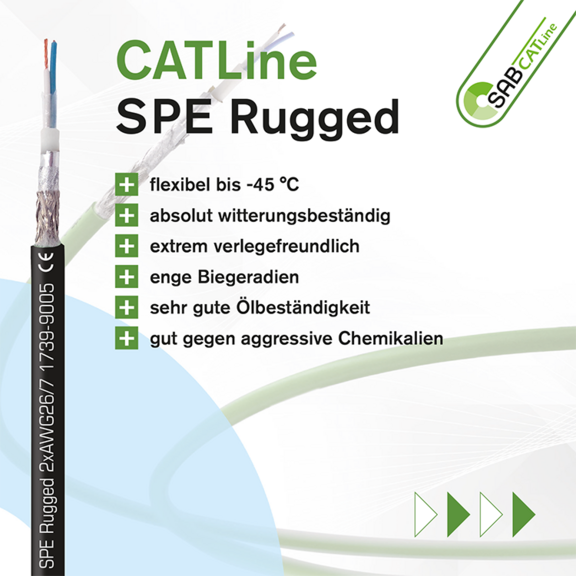

CATLine SPE Rugged - Robuste Single-Pair-Ethernet Leitung für den Innen- und Außeneinsatz


Wie sind Single Pair Kabel aufgabaut?

Aufgrund der hohen mechanischen- und übertragungstechnischen Anforderungen von Single Pair Ethernet Leitungen steigen auch die Anforderungen an die Konstruktion und Fertigung im Vergleich zu den mehrpaarig verseilten Ethernet Leitungen deutlich. Die Einhaltung der exakten fertigungstechnischen Vorgaben muss 100 % erfüllt sein.

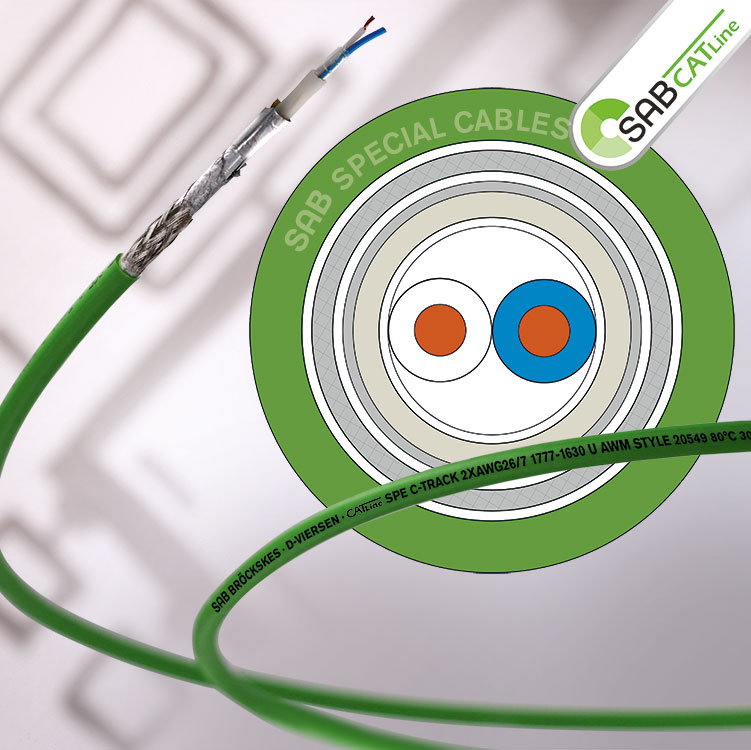

Alle Leitungen sind als Single Pair (2 x AWG 26/7) aufgebaut und können je nach Einsatzgebiet auch als Hybridleitung aufgebaut werden. SAB erwartet eine Menge von applikationsbedingten Sonderlösungen z.B. mit Energieversorgung für die Motoren und die Sensorik. Gerade in diesem Bereich sieht sich SAB gut aufgestellt und möchte individuelle Lösungen anbieten.

Je nach Einsatzgebiet sind unterschiedliche Anforderungen an die Konstruktion gegeben. Für den Schleppketteneinsatz wurde für die Leitung CATLine SPE C-Track eine dauerflexible Konstruktion mit einer speziell abgestimmten Verseiltechnik gewählt.

Für den Einsatz an Robotern wurde die Konstruktion angepasst, sodass ein flexibler Einsatz für eine Torsionsanwendung von +/- 180° gewährleistet werden kann.

Welche Vorteile haben Single Pair Ethernet Kabel gegenüber klassischen Ethernet Leitungen?

Im Vergleich zu einer klassischen 4-paarigen Ethernet-Leitung kommt es Platzeinsparungen von bis zu 30% und Gewichtsvorteilen bis zu 35%. Die Einsparungspotentiale in Euro sind daher gewaltig rechnet man die verlegte Leitungsmenge in km hoch. Im Laufe eines Lebenszyklus z.B. bei einer Bahn kommt es schnell zu 6-stelligen Euro-Beträgen.


Welche Normen, Spezifikationen & Vorgaben werden für Single Pair Leitungen zugrundegelegt?


Eine T1 SPE C-Track Leitung muss die elektrischen- und übertragungstechnischen Anforderungen nach dem Normentwurf CD IEC 61156-12 Ed. 1.0 erfüllen.



Wie ist der Status des Eco-Systems bei Single Pair Ethernet?


Stecker gibt es z.B. von Harting mit wir eng zusammenarbeiten. Die Norm ist da bereits abgeschlossen.



Hat der Einsatz in Robotern/Schleppketten Auswirkungen auf die Übertragungsqualität?

Bei SPE ist nach aktuellem Stand nicht mehr Bandbreite notwendig als bei Cat.7A. Single Pair Ethernet Leitungen von SAB sind bereits erfolgreich getestet worden.



Sonderlösungen für spezielle Anwendungen


Die Fertigungsmöglichkeiten von SAB erstrecken sich nicht nur auf die Grundtypen und Standard-abmessungen, sondern insbesondere auf Spezialkabel, die nach der jeweiligen Kundenanforderung konstruiert werden. Dabei kann die Fertigung auch in geringen Losgrößen erfolgen, die für Klein- und Nullserien interessant sind.
