MEGA 157 H07V2-K H07V-K

PVC-isolierte Aderleitung, gemäß HAR/UL/VDE/CSA

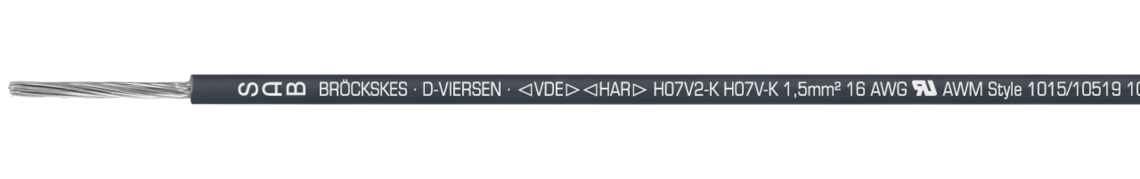

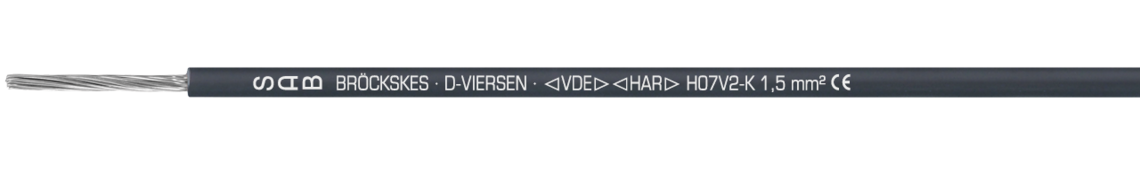

Aufdruck-Beispiel für H07V2-K 31570182: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H07V2-K H07V-K 1,5 mm² 16 AWG UL AWM Style 1015/10519 105°C 600V VW1 E172204 CSA Type TEW 105°C 600V FT1 LL104758 CE

Datenblatt für MEGA 157 H07V2-K H07V-K herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Die H07V2-K Aderleitung mit PVC Isolation ist flammhemmend und selbstverlöschend nach IEC 60332-1-2 und EN 60332-12, UL VW-1, und CSA FT1. Diese harmonisierte Einzelader wird z.B. im Generatoren-, Transformatoren- und Maschinenbau eingesetzt.

Produktvorteile

450/750 V
flexibler Leiter
harmonisiert nach europäischen Normen

Konstruktion

Leiter	verzinnte Cu-Litze nach IEC 60228, nach IEC 60228, VDE 0295, Klasse 5
Isolierhülle	PVC, TI3 nach EN 50363-3 + VDE 0207-363-3
Mantelfarbe	schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze nach IEC 60228,

nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

PVC, TI3 nach EN 50363-3 + VDE 0207-363-3

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Nennspannung	DIN VDE: Uo/U 450/750 V UL/CSA: 600 V
Prüfspannung	2500 V
Mindestbiegeradius	fest verlegt: 4 x d frei beweglich: 6 x d
Temperaturbereich	UL/CSA: bis +105 °C DIN VDE nicht bewegt: -40/+90°C DIN VDE bewegt: +5/+90°C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, CSA FT1
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

DIN VDE: Uo/U 450/750 V

UL/CSA: 600 V

Prüfspannung

2500 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

Temperaturbereich

UL/CSA: bis +105 °C

DIN VDE nicht bewegt: -40/+90°C

DIN VDE bewegt: +5/+90°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Nennquerschnitt	Größter Einzeldraht ø	Außen-ø ca.	Cu-Zahl	Leitungs- gewicht ca.
31570182	1,5 mm²	0,26 mm	3,1 mm	14,4 kg/km	20 kg/km	Artikel anfragen
31570184	2,5 mm²	0,26 mm	3,7 mm	24 kg/km	32 kg/km	Artikel anfragen
31570186	4 mm²	0,31 mm	4,3 mm	38,4 kg/km	50 kg/km	Artikel anfragen
31570187	6 mm²	0,31 mm	4,8 mm	57,6 kg/km	66 kg/km	Artikel anfragen
31570188	10 mm²	0,41 mm	6,8 mm	96 kg/km	121 kg/km	Artikel anfragen
31570189	16 mm²	0,41 mm	9,1 mm	153,6 kg/km	211 kg/km	Artikel anfragen
31570190	25 mm²	0,41 mm	10,6 mm	240 kg/km	303 kg/km	Artikel anfragen
31570191	35 mm²	0,41 mm	11,8 mm	336 kg/km	407 kg/km	Artikel anfragen
31570192	50 mm²	0,41 mm	15,2 mm	480 kg/km	600 kg/km	Artikel anfragen
31570193	70 mm²	0,41 mm	16,2 mm	672 kg/km	790 kg/km	Artikel anfragen
31570194	95 mm²	0,51 mm	19,3 mm	912 kg/km	1067 kg/km	Artikel anfragen
31570195	120 mm²	0,51 mm	20,8 mm	1152 kg/km	1277 kg/km	Artikel anfragen

Art.-Nr.

Nennquerschnitt

Größter
Einzeldraht ø

Außen-ø ca.

Cu-Zahl

Leitungs-
gewicht ca.

31570182

1,5 mm²

0,26 mm

3,1 mm

14,4 kg/km

20 kg/km

Artikel anfragen

31570184

2,5 mm²

0,26 mm

3,7 mm

24 kg/km

32 kg/km

Artikel anfragen

31570186

4 mm²

0,31 mm

4,3 mm

38,4 kg/km

50 kg/km

Artikel anfragen

31570187

6 mm²

0,31 mm

4,8 mm

57,6 kg/km

66 kg/km

Artikel anfragen

31570188

10 mm²

0,41 mm

6,8 mm

96 kg/km

121 kg/km

Artikel anfragen

31570189

16 mm²

0,41 mm

9,1 mm

153,6 kg/km

211 kg/km

Artikel anfragen

31570190

25 mm²

0,41 mm

10,6 mm

240 kg/km

303 kg/km

Artikel anfragen

31570191

35 mm²

0,41 mm

11,8 mm

336 kg/km

407 kg/km

Artikel anfragen

31570192

50 mm²

0,41 mm

15,2 mm

480 kg/km

600 kg/km

Artikel anfragen

31570193

70 mm²

0,41 mm

16,2 mm

672 kg/km

790 kg/km

Artikel anfragen

31570194

95 mm²

0,51 mm

19,3 mm

912 kg/km

1067 kg/km

Artikel anfragen

31570195

120 mm²

0,51 mm

20,8 mm

1152 kg/km

1277 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
