H07V-K MTW/TEW

PVC-isolierte Aderleitung nach NFPA 79 für Industrieanlagen, gemäß HAR/VDE/UL/CSA/BS

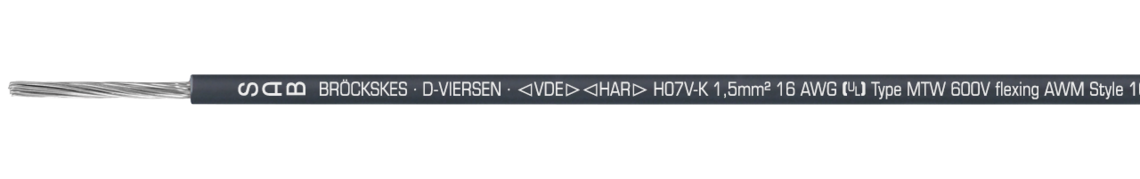

Aufdruck-Beispiel für H07V-K/MTW/TEW 31670182: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H07V-K 1,5 mm² 16 AWG (UL) Type MTW 600V flexing AWM Style 1015/10519 105°C 600V VW1 CSA Type TEW 105°C 600V FT1 CE

Aufdruck-Beispiel für H07V-K/MTW/TEW 31670182: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H07V-K 1,5 mm² 16 AWG (UL) Type MTW 600V flexing AWM Style 1015/10519 105°C 600V VW1 CSA Type TEW 105°C 600V FT1 CE

Anwendung/Beschreibung

H07V-K - Harmonisierte Aderleitung nach NFPA 79 für Industrieanlagen, gemäß HAR/VDE/UL/CSA/BS. Die harmonisierte PVC Aderleitung mit einer Nennspannung von 450/750 V ist flammhemmend und selbstverlöschend. Eingesetzt wird die Leitung in Werkzeug- und Verpackungsmaschinen, der Förder- und Automatisierungstechnik, der Automobilindustrie und in CNC-Bearbeitungszentren.

H07V-K Bedeutung: H = Harmonisierte Type | 07 = 450/750 V | V = PVC Isolierung/Mantel | K = feindrähtig (feste Verlegung)

Produktvorteile

  • 450/750 V
  • flexibler Leiter
  • harmonisiert nach europäischen Normen
  • MTW (Machine Tool Wire)
  • TEW (Thermoplastic Equipment Wire)
  • NFPA 79 für Industrieanlagen
  • in Anlehnung an BS 6231 Type BK

Konstruktion

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Mantelfarbe

schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Nennspannung

DIN VDE: Uo/U 450/750 V

UL/CSA: 600 V

Prüfspannung

2500 V

Mindestbiegeradius

4 x d

Temperaturbereich

UL-AWM/CSA: bis +105 °C

(UL) MTW: bis +90 °C



DIN VDE nicht bewegt: -40/+70°C

DIN VDE bewegt: +5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

DIN VDE: Uo/U 450/750 V

UL/CSA: 600 V

Prüfspannung

2500 V

Mindestbiegeradius

4 x d

Temperaturbereich

UL-AWM/CSA: bis +105 °C

(UL) MTW: bis +90 °C



DIN VDE nicht bewegt: -40/+70°C

DIN VDE bewegt: +5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Nennquerschnitt Größter
Einzeldraht ø
Außen-ø ca. Cu-Zahl Leitungs-
gewicht ≈
L316701821,50 mm²0,26 mm3,1 mm14,4 kg/km20 kg/km Artikel anfragen
L316701842,50 mm²0,26 mm3,7 mm24 kg/km32 kg/km Artikel anfragen
L316701864,00 mm²0,31 mm4,3 mm38,4 kg/km50 kg/km Artikel anfragen
L316701876,00 mm²0,31 mm4,8 mm57,6 kg/km66 kg/km Artikel anfragen
L3167018810,00 mm²0,41 mm6,8 mm96 kg/km121 kg/km Artikel anfragen
L3167018916,00 mm²0,41 mm9,1 mm153,6 kg/km211 kg/km Artikel anfragen
L3167019025,00 mm²0,41 mm10,6 mm240 kg/km303 kg/km Artikel anfragen
L3167019135,00 mm²0,41 mm11,8 mm336 kg/km407 kg/km Artikel anfragen
L3167019250,00 mm²0,41 mm15,2 mm480 kg/km600 kg/km Artikel anfragen
L3167019370,00 mm²0,41 mm16,2 mm672 kg/km790 kg/km Artikel anfragen
L3167019495,00 mm²0,51 mm19,3 mm912 kg/km1067 kg/km Artikel anfragen
L31670195120,00 mm²0,51 mm20,8 mm1152 kg/km1277 kg/km Artikel anfragen
Art.-Nr.
Nennquerschnitt
Größter
Einzeldraht ø
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ≈
L31670182
1,50 mm²
0,26 mm
3,1 mm
14,4 kg/km
20 kg/km
L31670184
2,50 mm²
0,26 mm
3,7 mm
24 kg/km
32 kg/km
L31670186
4,00 mm²
0,31 mm
4,3 mm
38,4 kg/km
50 kg/km
L31670187
6,00 mm²
0,31 mm
4,8 mm
57,6 kg/km
66 kg/km
L31670188
10,00 mm²
0,41 mm
6,8 mm
96 kg/km
121 kg/km
L31670189
16,00 mm²
0,41 mm
9,1 mm
153,6 kg/km
211 kg/km
L31670190
25,00 mm²
0,41 mm
10,6 mm
240 kg/km
303 kg/km
L31670191
35,00 mm²
0,41 mm
11,8 mm
336 kg/km
407 kg/km
L31670192
50,00 mm²
0,41 mm
15,2 mm
480 kg/km
600 kg/km
L31670193
70,00 mm²
0,41 mm
16,2 mm
672 kg/km
790 kg/km
L31670194
95,00 mm²
0,51 mm
19,3 mm
912 kg/km
1067 kg/km
L31670195
120,00 mm²
0,51 mm
20,8 mm
1152 kg/km
1277 kg/km

Weitere Abmessungen und Farben auf Anfrage.
