BiZ

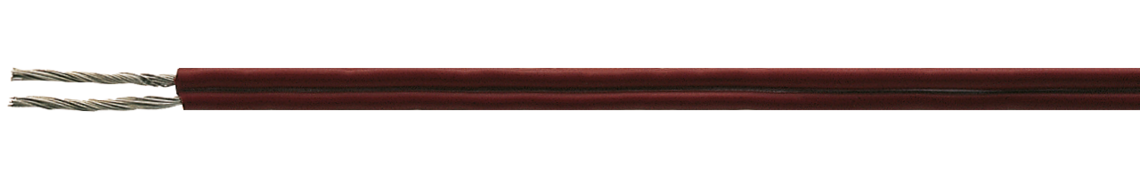

Zwillingsleitung

Anwendung/Beschreibung

Diese Silikon-isolierte Zwillingsleitung ist halogenfrei, kälteflexibel und wärmebeständig. Die Leitung mit verzinnten Cu-Litze wird z.B. in Hütten-, Stahl- und Walzwerken sowie in Zement-, Glas- und Keramikfabriken. Das temperaturbeständige Kabel wird ebenfalls zur Verdrahtung von Leuchten und Heizgeräten eingesetzt.

Produktvorteile

halogenfrei
kälteflexibel
temperaturbeständig bis +180°C

Konstruktion

Leiter	verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Isolierhülle	Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1
Mantelfarbe	rotbraun (ähnlich RAL 3016)

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1

Mantelfarbe

rotbraun (ähnlich RAL 3016)

Technische Daten

Nennspannung	Uo/U 300/300 V
Prüfspannung	1500 V
Mindestbiegeradius	5 x d
Strahlenbeständigkeit	2 x 10^7 cJ/kg
Temperaturbereich	nicht bewegt: -40/+180°C bewegt: -25/+180°C kurzzeitig: +250°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Korrosivität der Brandgase	IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
Chem. Beständigkeit	siehe "Technische Daten" - Chemische Beständigkeit
Wetterbeständigkeit	sehr gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/300 V

Prüfspannung

1500 V

Mindestbiegeradius

5 x d

Strahlenbeständigkeit

2 x 10^7 cJ/kg

Temperaturbereich

nicht bewegt: -40/+180°C

bewegt: -25/+180°C

kurzzeitig: +250°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Chem. Beständigkeit

siehe "Technische Daten" - Chemische Beständigkeit

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Abmessung	Cu-Zahl	Leitungs- gewicht ≈
L01020205	2 x 0,50 mm²	0,21 mm	4,2 mm x 2,1 mm	9,6 kg/km	17 kg/km	Artikel anfragen
L01020207	2 x 0,75 mm²	0,21 mm	4,8 mm x 2,4 mm	14,4 kg/km	23 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x
Querschnitt

Größter
Einzeldraht ø

Abmessung

Cu-Zahl

Leitungs-
gewicht ≈

L01020205

2 x 0,50 mm²

0,21 mm

4,2 mm x 2,1 mm

9,6 kg/km

17 kg/km

Artikel anfragen

L01020207

2 x 0,75 mm²

0,21 mm

4,8 mm x 2,4 mm

14,4 kg/km

23 kg/km
