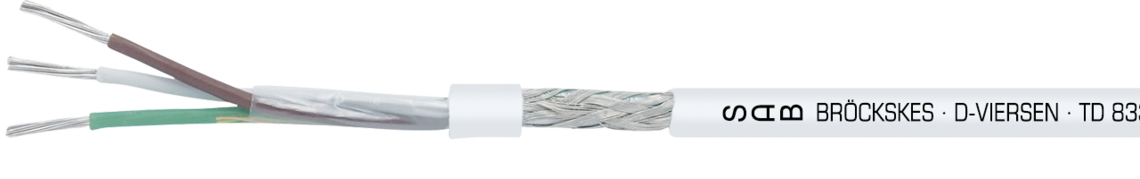

TD 833 CF

FEP-Datenleitung AWG 20 - AWG 28 mit erweiteretem Temperaturbereich und Cu-Gesamtabschirmung, +180°C

Aufdruck-Beispiel für TD 833 CF 38330320:
SAB BRÖCKSKES · D-VIERSEN · TD 833 CF AWG 20/3c cULus AWM Style 21618 I/II A/B 150°C 600V FT1 FT2  3833-0320  CE

Aufdruck-Beispiel für TD 833 CF 38330320: SAB BRÖCKSKES · D-VIERSEN · TD 833 CF AWG 20/3c cULus AWM Style 21618 I/II A/B 150°C 600V FT1 FT2 3833-0320 CE

Anwendung

Diese für einen erweiterten Temperaturbereich bis zu +180°C geeignete FEP-Datenleitung mit Schirm ist sehr gut gegen Säuren, Halogene, Basen, chlorierte Lösungsmittel sowie organische und anorganische Verbindungen beständig. Die Leitung mit Abmessungen von AWG 28 - AWG 20 wird vor allem in der Chemischen Industrie, in Wärmegeräten und der Koaxial- und Mikrowellentechnik eingesetzt.

Besondere Merkmale

  • hervorragende Chemikalien- und Lösungsmittelbeständigkeit
  • ausgezeichnete Temperaturbeständigkeit und Tiefentemperaturflexibilität
  • ausgezeichnete elektrische Isoliereigenschaften mit niedrigen nahezu frequenzunabhängigen dielektrischen Eigenschaftswerten
  • UL/cUL approbiert

Aufbau

Leiter

verzinnte Cu-Litze nach ASTM B 286

Isolierhülle

FEP, 6YI1 nach VDE 0207-6

Aderkennzeichnung

in Anlehnung an DIN 47100

Verseilung

in Lagen

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

FEP, 6YM1 nach VDE 0207-6

Mantelfarbe

weiß (RAL 1013)

Leiter

verzinnte Cu-Litze nach ASTM B 286

Isolierhülle

FEP, 6YI1 nach VDE 0207-6

Aderkennzeichnung

in Anlehnung an DIN 47100

Verseilung

in Lagen

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

FEP, 6YM1 nach VDE 0207-6

Mantelfarbe

weiß (RAL 1013)

Technische Daten

Betriebsspitzenspannung

max. 375 V

Spannung UL/cUL

600 V

Ölbeständigkeit

sehr gut, nach UL Standard 758, bei 80 °C nach 80 Tagen

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

1 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -90/+180°C

DIN VDE bewegt: -55/+180°C

DIN VDE bei eingeschränkter Gebrauchsdauer: +200°C

UL/cUL: bis +150 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Chem. Beständigkeit

sehr gut gegen Säuren, Halogene, Basen, chlorierte Lösungsmittel sowie organische und anorganische Verbindungen

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 375 V

Spannung UL/cUL

600 V

Ölbeständigkeit

sehr gut, nach UL Standard 758, bei 80 °C nach 80 Tagen

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

1 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -90/+180°C

DIN VDE bewegt: -55/+180°C

DIN VDE bei eingeschränkter Gebrauchsdauer: +200°C

UL/cUL: bis +150 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Chem. Beständigkeit

sehr gut gegen Säuren, Halogene, Basen, chlorierte Lösungsmittel sowie organische und anorganische Verbindungen

Abmessungen

Art.-Nr.

Abmessung

max. Außen-ø

Cu-Zahl

Leitungs-
gewicht ca.

383302282 x AWG 28/72,65 mm10,2 kg/km13 kg/km Artikel anfragen
383302262 x AWG 26/72,85 mm11,2 kg/km15 kg/km Artikel anfragen
383302242 x AWG 24/73,15 mm13 kg/km17 kg/km Artikel anfragen
383302222 x AWG 22/73,5 mm17,2 kg/km22 kg/km Artikel anfragen
383302202 x AWG 20/73,9 mm21,1 kg/km27 kg/km Artikel anfragen
383303283 x AWG 28/72,8 mm11,1 kg/km15 kg/km Artikel anfragen
383303263 x AWG 26/73 mm12,6 kg/km17 kg/km Artikel anfragen
383303243 x AWG 24/73,3 mm15,2 kg/km21 kg/km Artikel anfragen
383303223 x AWG 22/73,65 mm20,7 kg/km27 kg/km Artikel anfragen
383303203 x AWG 20/74,15 mm28,2 kg/km37 kg/km Artikel anfragen
383304284 x AWG 28/72,95 mm12 kg/km17 kg/km Artikel anfragen
383304264 x AWG 26/73,2 mm13,9 kg/km20 kg/km Artikel anfragen
383304244 x AWG 24/73,55 mm19,1 kg/km25 kg/km Artikel anfragen
383304224 x AWG 22/73,9 mm25,9 kg/km33 kg/km Artikel anfragen
383304204 x AWG 20/74,55 mm33,7 kg/km44 kg/km Artikel anfragen
383305285 x AWG 28/73,15 mm12,9 kg/km20 kg/km Artikel anfragen
383305265 x AWG 26/73,5 mm17 kg/km24 kg/km Artikel anfragen
383305245 x AWG 24/73,85 mm21,4 kg/km30 kg/km Artikel anfragen
383305225 x AWG 22/74,4 mm29,4 kg/km41 kg/km Artikel anfragen
383305205 x AWG 20/74,95 mm40,9 kg/km54 kg/km Artikel anfragen
383307287 x AWG 28/73,45 mm16,3 kg/km23 kg/km Artikel anfragen
383307267 x AWG 26/73,75 mm19,8 kg/km28 kg/km Artikel anfragen
383307247 x AWG 24/74,2 mm27,6 kg/km38 kg/km Artikel anfragen
383307227 x AWG 22/74,7 mm38,2 kg/km50 kg/km Artikel anfragen
383307207 x AWG 20/75,45 mm53,6 kg/km70 kg/km Artikel anfragen
3833102810 x AWG 28/74,25 mm20,8 kg/km32 kg/km Artikel anfragen
3833102610 x AWG 26/74,7 mm25,7 kg/km39 kg/km Artikel anfragen
3833102410 x AWG 24/75,3 mm38 kg/km54 kg/km Artikel anfragen
3833102210 x AWG 22/75,95 mm52,2 kg/km70 kg/km Artikel anfragen
3833102010 x AWG 20/76,8 mm73,5 kg/km95 kg/km Artikel anfragen
3833122812 x AWG 28/74,4 mm22,5 kg/km35 kg/km Artikel anfragen
3833122612 x AWG 26/74,8 mm30,1 kg/km44 kg/km Artikel anfragen
3833122412 x AWG 24/75,5 mm42,4 kg/km60 kg/km Artikel anfragen
3833122212 x AWG 22/76,1 mm59,1 kg/km79 kg/km Artikel anfragen
3833122012 x AWG 20/77 mm86,1 kg/km110 kg/km Artikel anfragen
Art.-Nr.
Abmessung
max. Außen-ø
Cu-Zahl
Leitungs-
gewicht ca.
38330228
2 x AWG 28/7
2,65 mm
10,2 kg/km
13 kg/km
38330226
2 x AWG 26/7
2,85 mm
11,2 kg/km
15 kg/km
38330224
2 x AWG 24/7
3,15 mm
13 kg/km
17 kg/km
38330222
2 x AWG 22/7
3,5 mm
17,2 kg/km
22 kg/km
38330220
2 x AWG 20/7
3,9 mm
21,1 kg/km
27 kg/km
38330328
3 x AWG 28/7
2,8 mm
11,1 kg/km
15 kg/km
38330326
3 x AWG 26/7
3 mm
12,6 kg/km
17 kg/km
38330324
3 x AWG 24/7
3,3 mm
15,2 kg/km
21 kg/km
38330322
3 x AWG 22/7
3,65 mm
20,7 kg/km
27 kg/km
38330320
3 x AWG 20/7
4,15 mm
28,2 kg/km
37 kg/km
38330428
4 x AWG 28/7
2,95 mm
12 kg/km
17 kg/km
38330426
4 x AWG 26/7
3,2 mm
13,9 kg/km
20 kg/km
38330424
4 x AWG 24/7
3,55 mm
19,1 kg/km
25 kg/km
38330422
4 x AWG 22/7
3,9 mm
25,9 kg/km
33 kg/km
38330420
4 x AWG 20/7
4,55 mm
33,7 kg/km
44 kg/km
38330528
5 x AWG 28/7
3,15 mm
12,9 kg/km
20 kg/km
38330526
5 x AWG 26/7
3,5 mm
17 kg/km
24 kg/km
38330524
5 x AWG 24/7
3,85 mm
21,4 kg/km
30 kg/km
38330522
5 x AWG 22/7
4,4 mm
29,4 kg/km
41 kg/km
38330520
5 x AWG 20/7
4,95 mm
40,9 kg/km
54 kg/km
38330728
7 x AWG 28/7
3,45 mm
16,3 kg/km
23 kg/km
38330726
7 x AWG 26/7
3,75 mm
19,8 kg/km
28 kg/km
38330724
7 x AWG 24/7
4,2 mm
27,6 kg/km
38 kg/km
38330722
7 x AWG 22/7
4,7 mm
38,2 kg/km
50 kg/km
38330720
7 x AWG 20/7
5,45 mm
53,6 kg/km
70 kg/km
38331028
10 x AWG 28/7
4,25 mm
20,8 kg/km
32 kg/km
38331026
10 x AWG 26/7
4,7 mm
25,7 kg/km
39 kg/km
38331024
10 x AWG 24/7
5,3 mm
38 kg/km
54 kg/km
38331022
10 x AWG 22/7
5,95 mm
52,2 kg/km
70 kg/km
38331020
10 x AWG 20/7
6,8 mm
73,5 kg/km
95 kg/km
38331228
12 x AWG 28/7
4,4 mm
22,5 kg/km
35 kg/km
38331226
12 x AWG 26/7
4,8 mm
30,1 kg/km
44 kg/km
38331224
12 x AWG 24/7
5,5 mm
42,4 kg/km
60 kg/km
38331222
12 x AWG 22/7
6,1 mm
59,1 kg/km
79 kg/km
38331220
12 x AWG 20/7
7 mm
86,1 kg/km
110 kg/km

Weitere Abmessungen und Farben auf Anfrage.
