SABIX® A 205 FRNC

Halogenfreie Steuerleitung mit farbigen Adern, verbessertem Brennverhalten und erweitertem Temperaturbereich

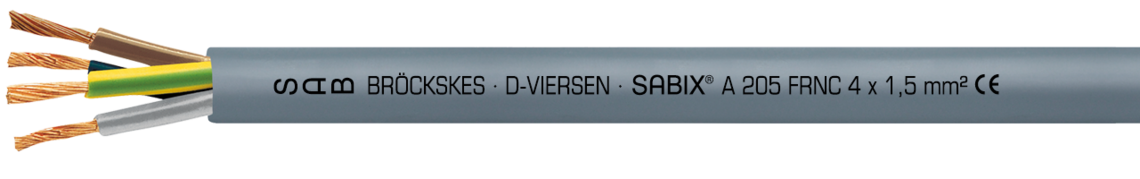

Aufdruck-Beispiel für SABIX A 205 FRNC 62050515: SAB BRÖCKSKES · D-VIERSEN · SABIX A 205 FRNC 4 x 1,5 mm² CE

Aufdruck-Beispiel für SABIX A 205 FRNC 62050515: SAB BRÖCKSKES · D-VIERSEN · SABIX A 205 FRNC 4 x 1,5 mm² CE

Anwendung/Beschreibung

Die halogenfreie Steuerleitung mit farbigen Adern, verbessertem Brennverhalten und erweitertem Temperaturbereich wird z.B. in der Bahntechnik, Automobilindustrie, Automatisierungstechnik und im Maschinenbau eingesetzt.

Produktvorteile

  • halogenfrei
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • flexibel
  • sehr gute Abisolierbarkeit

Zusatzinformationen

erweiterter Temperaturbereich

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

grau (RAL 7000)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

grau (RAL 7000)

Technische Daten

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 3000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bewegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 Kategorie C bzw. D

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 3000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bewegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 Kategorie C bzw. D

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L620502052 x 0,50 mm²0,21 mm5 mm9,6 kg/km37 kg/km Artikel anfragen
L620503053 x 0,50 mm²0,21 mm5,3 mm14,4 kg/km43 kg/km Artikel anfragen
L620504054 x 0,50 mm²0,21 mm5,7 mm19,2 kg/km51 kg/km Artikel anfragen
L620505055 x 0,50 mm²0,21 mm6 mm24 kg/km63 kg/km Artikel anfragen
L620507057 x 0,50 mm²0,21 mm6,9 mm33,6 kg/km77 kg/km Artikel anfragen
L620502072 x 0,75 mm²0,21 mm5,6 mm14,4 kg/km48 kg/km Artikel anfragen
L620503073 x 0,75 mm²0,21 mm5,9 mm21,6 kg/km56 kg/km Artikel anfragen
L620504074 x 0,75 mm²0,21 mm6,6 mm28,8 kg/km70 kg/km Artikel anfragen
L620505075 x 0,75 mm²0,21 mm7,2 mm36 kg/km83 kg/km Artikel anfragen
L620507077 x 0,75 mm²0,21 mm8 mm50,4 kg/km106 kg/km Artikel anfragen
L620502102 x 1,00 mm²0,21 mm5,8 mm19,2 kg/km54 kg/km Artikel anfragen
L620503103 x 1,00 mm²0,21 mm6,3 mm28,8 kg/km67 kg/km Artikel anfragen
L620504104 x 1,00 mm²0,21 mm6,8 mm38,4 kg/km80 kg/km Artikel anfragen
L620505105 x 1,00 mm²0,21 mm7,7 mm48 kg/km100 kg/km Artikel anfragen
L620507107 x 1,00 mm²0,21 mm8,3 mm67,2 kg/km123 kg/km Artikel anfragen
L620502152 x 1,50 mm²0,26 mm6,6 mm28,8 kg/km72 kg/km Artikel anfragen
L620503153 x 1,50 mm²0,26 mm7 mm43,2 kg/km86 kg/km Artikel anfragen
L620504154 x 1,50 mm²0,26 mm7,8 mm57,6 kg/km108 kg/km Artikel anfragen
L620505155 x 1,50 mm²0,26 mm8,5 mm72 kg/km129 kg/km Artikel anfragen
L620507157 x 1,50 mm²0,26 mm9,4 mm100,8 kg/km166 kg/km Artikel anfragen
L620502252 x 2,50 mm²0,26 mm8 mm48 kg/km109 kg/km Artikel anfragen
L620503253 x 2,50 mm²0,26 mm8,5 mm72 kg/km131 kg/km Artikel anfragen
L620504254 x 2,50 mm²0,26 mm9,4 mm96 kg/km164 kg/km Artikel anfragen
L620505255 x 2,50 mm²0,26 mm10,5 mm120 kg/km196 kg/km Artikel anfragen
L620507257 x 2,50 mm²0,26 mm11,4 mm168 kg/km255 kg/km Artikel anfragen
L620503403 x 4,00 mm²0,31 mm9,9 mm115,2 kg/km192 kg/km Artikel anfragen
L620504404 x 4,00 mm²0,31 mm11 mm153,6 kg/km240 kg/km Artikel anfragen
L620505405 x 4,00 mm²0,31 mm12,3 mm192 kg/km296 kg/km Artikel anfragen
L620503603 x 6,00 mm²0,31 mm11,6 mm172,8 kg/km274 kg/km Artikel anfragen
L620504604 x 6,00 mm²0,31 mm12,4 mm230,4 kg/km343 kg/km Artikel anfragen
L620505605 x 6,00 mm²0,31 mm14,4 mm288 kg/km422 kg/km Artikel anfragen
L620503613 x 10,00 mm²0,41 mm15,3 mm288 kg/km470 kg/km Artikel anfragen
L620504614 x 10,00 mm²0,41 mm16,9 mm384 kg/km587 kg/km Artikel anfragen
L620505615 x 10,00 mm²0,41 mm18,8 mm480 kg/km716 kg/km Artikel anfragen
L620504624 x 16,00 mm²0,41 mm20,8 mm614,4 kg/km895 kg/km Artikel anfragen
L620504634 x 25,00 mm²0,41 mm24,9 mm960 kg/km1388 kg/km Artikel anfragen
L620504644 x 35,00 mm²0,41 mm28,8 mm1334 kg/km1927 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L62050205
2 x 0,50 mm²
0,21 mm
5 mm
9,6 kg/km
37 kg/km
L62050305
3 x 0,50 mm²
0,21 mm
5,3 mm
14,4 kg/km
43 kg/km
L62050405
4 x 0,50 mm²
0,21 mm
5,7 mm
19,2 kg/km
51 kg/km
L62050505
5 x 0,50 mm²
0,21 mm
6 mm
24 kg/km
63 kg/km
L62050705
7 x 0,50 mm²
0,21 mm
6,9 mm
33,6 kg/km
77 kg/km
L62050207
2 x 0,75 mm²
0,21 mm
5,6 mm
14,4 kg/km
48 kg/km
L62050307
3 x 0,75 mm²
0,21 mm
5,9 mm
21,6 kg/km
56 kg/km
L62050407
4 x 0,75 mm²
0,21 mm
6,6 mm
28,8 kg/km
70 kg/km
L62050507
5 x 0,75 mm²
0,21 mm
7,2 mm
36 kg/km
83 kg/km
L62050707
7 x 0,75 mm²
0,21 mm
8 mm
50,4 kg/km
106 kg/km
L62050210
2 x 1,00 mm²
0,21 mm
5,8 mm
19,2 kg/km
54 kg/km
L62050310
3 x 1,00 mm²
0,21 mm
6,3 mm
28,8 kg/km
67 kg/km
L62050410
4 x 1,00 mm²
0,21 mm
6,8 mm
38,4 kg/km
80 kg/km
L62050510
5 x 1,00 mm²
0,21 mm
7,7 mm
48 kg/km
100 kg/km
L62050710
7 x 1,00 mm²
0,21 mm
8,3 mm
67,2 kg/km
123 kg/km
L62050215
2 x 1,50 mm²
0,26 mm
6,6 mm
28,8 kg/km
72 kg/km
L62050315
3 x 1,50 mm²
0,26 mm
7 mm
43,2 kg/km
86 kg/km
L62050415
4 x 1,50 mm²
0,26 mm
7,8 mm
57,6 kg/km
108 kg/km
L62050515
5 x 1,50 mm²
0,26 mm
8,5 mm
72 kg/km
129 kg/km
L62050715
7 x 1,50 mm²
0,26 mm
9,4 mm
100,8 kg/km
166 kg/km
L62050225
2 x 2,50 mm²
0,26 mm
8 mm
48 kg/km
109 kg/km
L62050325
3 x 2,50 mm²
0,26 mm
8,5 mm
72 kg/km
131 kg/km
L62050425
4 x 2,50 mm²
0,26 mm
9,4 mm
96 kg/km
164 kg/km
L62050525
5 x 2,50 mm²
0,26 mm
10,5 mm
120 kg/km
196 kg/km
L62050725
7 x 2,50 mm²
0,26 mm
11,4 mm
168 kg/km
255 kg/km
L62050340
3 x 4,00 mm²
0,31 mm
9,9 mm
115,2 kg/km
192 kg/km
L62050440
4 x 4,00 mm²
0,31 mm
11 mm
153,6 kg/km
240 kg/km
L62050540
5 x 4,00 mm²
0,31 mm
12,3 mm
192 kg/km
296 kg/km
L62050360
3 x 6,00 mm²
0,31 mm
11,6 mm
172,8 kg/km
274 kg/km
L62050460
4 x 6,00 mm²
0,31 mm
12,4 mm
230,4 kg/km
343 kg/km
L62050560
5 x 6,00 mm²
0,31 mm
14,4 mm
288 kg/km
422 kg/km
L62050361
3 x 10,00 mm²
0,41 mm
15,3 mm
288 kg/km
470 kg/km
L62050461
4 x 10,00 mm²
0,41 mm
16,9 mm
384 kg/km
587 kg/km
L62050561
5 x 10,00 mm²
0,41 mm
18,8 mm
480 kg/km
716 kg/km
L62050462
4 x 16,00 mm²
0,41 mm
20,8 mm
614,4 kg/km
895 kg/km
L62050463
4 x 25,00 mm²
0,41 mm
24,9 mm
960 kg/km
1388 kg/km
L62050464
4 x 35,00 mm²
0,41 mm
28,8 mm
1334 kg/km
1927 kg/km

Weitere Abmessungen und Farben auf Anfrage.
