SAB Kabel

SD 960 CP TP

Paarverseilte PUR-Datenleitung mit UL/CSA und CU-Abschirmung

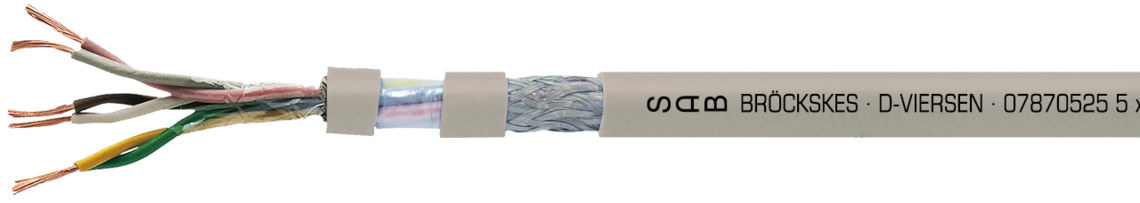

Aufdruck-Beispiel für SD 960 CP TP 07870725: SAB BRÖCKSKES · D-VIERSEN · 07870525 5 x 2 x 0,25 mm² SD 960 CP TP 24 AWG/5pr 07872405 UL AWM Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Aufdruck-Beispiel für SD 960 CP TP 07870725: SAB BRÖCKSKES · D-VIERSEN · 07870525 5 x 2 x 0,25 mm² SD 960 CP TP 24 AWG/5pr 07872405 UL AWM Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Anwendung

Dieses Kabel ist schleppkettentauglich und wird z.B. in der Handhabungs-, Förder- und Automatisierungstechnik eingesetzt. Das twisted pair Datenkabel mit farbige Adern und feindrähtige blanke Cu-Litzen ist hochflexibel und für den Dauereinsatz geeignet.

Besondere Merkmale

  • geschirmt, sehr gute EMV-Eigenschaften
  • sehr gute Flexibilität
  • schleppkettentauglich
  • hohe Abriebfestigkeit
  • Twisted Pair

Zusatzinformationen

Auf Wunsch möglich!

  • mit farbigen Adern nach DIN 47100

Aufbau

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

in Anlehnung an Farbcode US 3, siehe Kapitel N „Technische Daten“

Verseilung

Adern paarig, Paare in speziell abgestimmter Lagenverseilung mit einem Vlies über der Außenlage

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PU nach UL 758 mit matter Oberfläche

Mantelfarbe

grau (RAL 7032)

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

in Anlehnung an Farbcode US 3, siehe Kapitel N „Technische Daten“

Verseilung

Adern paarig, Paare in speziell abgestimmter Lagenverseilung mit einem Vlies über der Außenlage

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PU nach UL 758 mit matter Oberfläche

Mantelfarbe

grau (RAL 7032)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung UL/CSA

300 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -30/+70 °C

DIN VDE bewegt: -5/+70°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - oilrating 60°C nach UL 758

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Spannung UL/CSA

300 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -30/+70 °C

DIN VDE bewegt: -5/+70°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - oilrating 60°C nach UL 758

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Abmessungen

Art.-Nr.

Größter
Einzeldraht ø

Außen-ø ± 10%

Cu-Zahl

Leitungs-
gewicht ca.

078702142 x 2 x 0,14 mm²0,11 mm6,4 mm19,3 kg/km46 kg/km Artikel anfragen
078703143 x 2 x 0,14 mm²0,11 mm6,8 mm25 kg/km52 kg/km Artikel anfragen
078704144 x 2 x 0,14 mm²0,11 mm7,9 mm31,2 kg/km64 kg/km Artikel anfragen
078705145 x 2 x 0,14 mm²0,11 mm8,5 mm34,1 kg/km75 kg/km Artikel anfragen
078707147 x 2 x 0,14 mm²0,11 mm9 mm41,6 kg/km116 kg/km Artikel anfragen
0787101410 x 2 x 0,14 mm²0,11 mm10,6 mm68,3 kg/km125 kg/km Artikel anfragen
0787141414 x 2 x 0,14 mm²0,11 mm12,6 mm89,3 kg/km169 kg/km Artikel anfragen
0787181418 x 2 x 0,14 mm²0,11 mm14,1 mm122,6 kg/km236 kg/km Artikel anfragen
0787251425 x 2 x 0,14 mm²0,11 mm16,2 mm152,3 kg/km292 kg/km Artikel anfragen
078702252 x 2 x 0,25 mm²0,11 mm6,8 mm25 kg/km52 kg/km Artikel anfragen
078703253 x 2 x 0,25 mm²0,11 mm7,5 mm32,9 kg/km63 kg/km Artikel anfragen
078704254 x 2 x 0,25 mm²0,11 mm8,4 mm39,8 kg/km76 kg/km Artikel anfragen
078705255 x 2 x 0,25 mm²0,11 mm9,2 mm46,8 kg/km93 kg/km Artikel anfragen
078707257 x 2 x 0,25 mm²0,11 mm9,8 mm58,9 kg/km121 kg/km Artikel anfragen
0787102510 x 2 x 0,25 mm²0,11 mm11,9 mm95,1 kg/km165 kg/km Artikel anfragen
0787142514 x 2 x 0,25 mm²0,11 mm14,3 mm141,5 kg/km238 kg/km Artikel anfragen
0787182518 x 2 x 0,25 mm²0,11 mm15,6 mm170,9 kg/km301 kg/km Artikel anfragen
0787252525 x 2 x 0,25 mm²0,11 mm17,6 mm216 kg/km370 kg/km Artikel anfragen
078702342 x 2 x 0,34 mm²0,11 mm7,1 mm30,1 kg/km59 kg/km Artikel anfragen
078703343 x 2 x 0,34 mm²0,11 mm7,7 mm38,1 kg/km69 kg/km Artikel anfragen
078704344 x 2 x 0,34 mm²0,11 mm8,9 mm48,8 kg/km86 kg/km Artikel anfragen
078705345 x 2 x 0,34 mm²0,11 mm9,6 mm57,8 kg/km101 kg/km Artikel anfragen
078707347 x 2 x 0,34 mm²0,11 mm10,5 mm87 kg/km150 kg/km Artikel anfragen
0787103410 x 2 x 0,34 mm²0,11 mm12,5 mm116,9 kg/km188 kg/km Artikel anfragen
0787143414 x 2 x 0,34 mm²0,11 mm15,1 mm175,7 kg/km274 kg/km Artikel anfragen
0787183418 x 2 x 0,34 mm²0,11 mm16,4 mm202,8 kg/km329 kg/km Artikel anfragen
0787253425 x 2 x 0,34 mm²0,11 mm18,6 mm260,3 kg/km424 kg/km Artikel anfragen
078702502 x 2 x 0,50 mm²0,11 mm7,7 mm37,8 kg/km75 kg/km Artikel anfragen
078703503 x 2 x 0,50 mm²0,11 mm8,5 mm49,5 kg/km86 kg/km Artikel anfragen
078704504 x 2 x 0,50 mm²0,11 mm9,7 mm63,6 kg/km109 kg/km Artikel anfragen
078705505 x 2 x 0,50 mm²0,11 mm10,7 mm89,4 kg/km151 kg/km Artikel anfragen
078707507 x 2 x 0,50 mm²0,11 mm11,9 mm114,3 kg/km183 kg/km Artikel anfragen
0787105010 x 2 x 0,50 mm²0,11 mm14,3 mm170,3 kg/km266 kg/km Artikel anfragen
0787145014 x 2 x 0,50 mm²0,11 mm16,7 mm229,5 kg/km357 kg/km Artikel anfragen
0787185018 x 2 x 0,50 mm²0,11 mm18,1 mm269,3 kg/km458 kg/km Artikel anfragen
0787255025 x 2 x 0,50 mm²0,11 mm20,5 mm349,1 kg/km560 kg/km Artikel anfragen
078702752 x 2 x 0,75 mm²0,11 mm8,6 mm51,5 kg/km91 kg/km Artikel anfragen
078703753 x 2 x 0,75 mm²0,11 mm9,5 mm68,4 kg/km108 kg/km Artikel anfragen
078704754 x 2 x 0,75 mm²0,11 mm11,2 mm104,5 kg/km151 kg/km Artikel anfragen
078705755 x 2 x 0,75 mm²0,11 mm12,4 mm123,5 kg/km193 kg/km Artikel anfragen
078707757 x 2 x 0,75 mm²0,11 mm14 mm174,9 kg/km278 kg/km Artikel anfragen
0787107510 x 2 x 0,75 mm²0,11 mm16,3 mm219,8 kg/km332 kg/km Artikel anfragen
0787147514 x 2 x 0,75 mm²0,11 mm19,1 mm309,1 kg/km455 kg/km Artikel anfragen
0787187518 x 2 x 0,75 mm²0,11 mm20,8 mm378,7 kg/km572 kg/km Artikel anfragen
0787257525 x 2 x 0,75 mm²0,11 mm24,8 mm504,6 kg/km791 kg/km Artikel anfragen
Art.-Nr.
Größter
Einzeldraht ø
Außen-ø ± 10%
Cu-Zahl
Leitungs-
gewicht ca.
07870214
2 x 2 x 0,14 mm²
0,11 mm
6,4 mm
19,3 kg/km
46 kg/km
07870314
3 x 2 x 0,14 mm²
0,11 mm
6,8 mm
25 kg/km
52 kg/km
07870414
4 x 2 x 0,14 mm²
0,11 mm
7,9 mm
31,2 kg/km
64 kg/km
07870514
5 x 2 x 0,14 mm²
0,11 mm
8,5 mm
34,1 kg/km
75 kg/km
07870714
7 x 2 x 0,14 mm²
0,11 mm
9 mm
41,6 kg/km
116 kg/km
07871014
10 x 2 x 0,14 mm²
0,11 mm
10,6 mm
68,3 kg/km
125 kg/km
07871414
14 x 2 x 0,14 mm²
0,11 mm
12,6 mm
89,3 kg/km
169 kg/km
07871814
18 x 2 x 0,14 mm²
0,11 mm
14,1 mm
122,6 kg/km
236 kg/km
07872514
25 x 2 x 0,14 mm²
0,11 mm
16,2 mm
152,3 kg/km
292 kg/km
07870225
2 x 2 x 0,25 mm²
0,11 mm
6,8 mm
25 kg/km
52 kg/km
07870325
3 x 2 x 0,25 mm²
0,11 mm
7,5 mm
32,9 kg/km
63 kg/km
07870425
4 x 2 x 0,25 mm²
0,11 mm
8,4 mm
39,8 kg/km
76 kg/km
07870525
5 x 2 x 0,25 mm²
0,11 mm
9,2 mm
46,8 kg/km
93 kg/km
07870725
7 x 2 x 0,25 mm²
0,11 mm
9,8 mm
58,9 kg/km
121 kg/km
07871025
10 x 2 x 0,25 mm²
0,11 mm
11,9 mm
95,1 kg/km
165 kg/km
07871425
14 x 2 x 0,25 mm²
0,11 mm
14,3 mm
141,5 kg/km
238 kg/km
07871825
18 x 2 x 0,25 mm²
0,11 mm
15,6 mm
170,9 kg/km
301 kg/km
07872525
25 x 2 x 0,25 mm²
0,11 mm
17,6 mm
216 kg/km
370 kg/km
07870234
2 x 2 x 0,34 mm²
0,11 mm
7,1 mm
30,1 kg/km
59 kg/km
07870334
3 x 2 x 0,34 mm²
0,11 mm
7,7 mm
38,1 kg/km
69 kg/km
07870434
4 x 2 x 0,34 mm²
0,11 mm
8,9 mm
48,8 kg/km
86 kg/km
07870534
5 x 2 x 0,34 mm²
0,11 mm
9,6 mm
57,8 kg/km
101 kg/km
07870734
7 x 2 x 0,34 mm²
0,11 mm
10,5 mm
87 kg/km
150 kg/km
07871034
10 x 2 x 0,34 mm²
0,11 mm
12,5 mm
116,9 kg/km
188 kg/km
07871434
14 x 2 x 0,34 mm²
0,11 mm
15,1 mm
175,7 kg/km
274 kg/km
07871834
18 x 2 x 0,34 mm²
0,11 mm
16,4 mm
202,8 kg/km
329 kg/km
07872534
25 x 2 x 0,34 mm²
0,11 mm
18,6 mm
260,3 kg/km
424 kg/km
07870250
2 x 2 x 0,50 mm²
0,11 mm
7,7 mm
37,8 kg/km
75 kg/km
07870350
3 x 2 x 0,50 mm²
0,11 mm
8,5 mm
49,5 kg/km
86 kg/km
07870450
4 x 2 x 0,50 mm²
0,11 mm
9,7 mm
63,6 kg/km
109 kg/km
07870550
5 x 2 x 0,50 mm²
0,11 mm
10,7 mm
89,4 kg/km
151 kg/km
07870750
7 x 2 x 0,50 mm²
0,11 mm
11,9 mm
114,3 kg/km
183 kg/km
07871050
10 x 2 x 0,50 mm²
0,11 mm
14,3 mm
170,3 kg/km
266 kg/km
07871450
14 x 2 x 0,50 mm²
0,11 mm
16,7 mm
229,5 kg/km
357 kg/km
07871850
18 x 2 x 0,50 mm²
0,11 mm
18,1 mm
269,3 kg/km
458 kg/km
07872550
25 x 2 x 0,50 mm²
0,11 mm
20,5 mm
349,1 kg/km
560 kg/km
07870275
2 x 2 x 0,75 mm²
0,11 mm
8,6 mm
51,5 kg/km
91 kg/km
07870375
3 x 2 x 0,75 mm²
0,11 mm
9,5 mm
68,4 kg/km
108 kg/km
07870475
4 x 2 x 0,75 mm²
0,11 mm
11,2 mm
104,5 kg/km
151 kg/km
07870575
5 x 2 x 0,75 mm²
0,11 mm
12,4 mm
123,5 kg/km
193 kg/km
07870775
7 x 2 x 0,75 mm²
0,11 mm
14 mm
174,9 kg/km
278 kg/km
07871075
10 x 2 x 0,75 mm²
0,11 mm
16,3 mm
219,8 kg/km
332 kg/km
07871475
14 x 2 x 0,75 mm²
0,11 mm
19,1 mm
309,1 kg/km
455 kg/km
07871875
18 x 2 x 0,75 mm²
0,11 mm
20,8 mm
378,7 kg/km
572 kg/km
07872575
25 x 2 x 0,75 mm²
0,11 mm
24,8 mm
504,6 kg/km
791 kg/km

Weitere Abmessungen und Farben auf Anfrage.
