SD 200

Hoch-flexible TPE/PUR-Datenleitung mit farbigen Adern

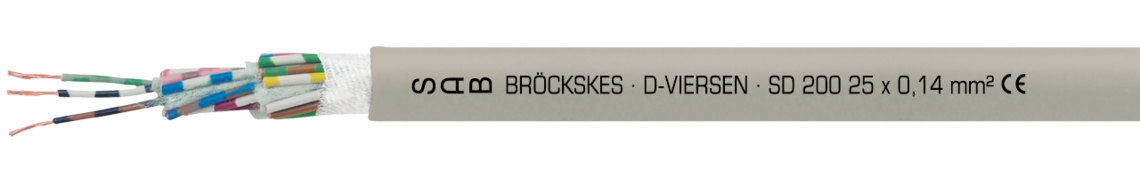

Aufdruck-Beispiel für SD 200 07742501: SAB BRÖCKSKES · D-VIERSEN · SD 200 25 x 0,14 mm² CE

Aufdruck-Beispiel für SD 200 07742501: SAB BRÖCKSKES · D-VIERSEN · SD 200 25 x 0,14 mm² CE

Anwendung

Die hochflexible Leitung mit farbigen Adern ist ölbeständig, kälteflexibel und hat einen kleinen Außendurchmesser. Das Mantelmaterial besteht aus PUR, TMPU nach DIN VDE 0282 Teil 10 + HD 22.10 mit matter Oberfläche. Die flexible Leitung wird z.B. im Hochregallagerbau und dem Industrieroboterbau eingesetzt.

Besondere Merkmale

  • hochflexibel
  • Labs unkritisch
  • (Labs = lackbenetzungsstörende Substanzen)
  • kälteflexibel
  • halogenfrei
  • Verfahrwege > 10 mm möglich
  • hohe Abriebfestigkeit
  • Mindest-Biegeradius
  • kleiner Außendurchmesser
  • EAC Zulassung

Zusatzinformationen

Die hochflexible Leitung ist auf Wunsch auch in den Abmessungen 0,50 mm² und 0,75 mm² möglich!

Aufbau

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

TPE

Aderkennzeichnung

in Anlehnung an 47100

Verseilung

speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach DIN VDE 0282 Teil 10 + HD 22.10 mit matter Oberfläche

Mantelfarbe

grau (RAL 7032)

Technische Daten

Betriebsspitzenspannung

max. 350 V nach DIN VDE

Prüfspannung

1500 V nach DIN VDE 0472 Teil 509

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

5 x 10^7 cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Halogenfreiheit

nach DIN VDE 0472 Teil 815 + IEC 60754-1

Ölbeständigkeit

sehr gut - TMPU nach DIN VDE 0282 Teil 10 + HD 22.10

Chemische Beständigleit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Dauerflexibilität

sehr gut

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x Querschnitt Größter Einzeldraht ø Außen-ø ± 5% Cu-Zahl Leitungsgewicht ca.
07740201 2 x 0,14 mm² 0,11 mm 3,2 mm 2,7 kg/kg 11 kg/km
07740301 3 x 0,14 mm² 0,11 mm 3,3 mm 4 kg/kg 13 kg/km
07740401 4 x 0,14 mm² 0,11 mm 3,6 mm 5,4 kg/kg 15 kg/km
07740501 5 x 0,14 mm² 0,11 mm 3,8 mm 6,7 kg/kg 18 kg/km
07740701 7 x 0,14 mm² 0,11 mm 4,4 mm 9,4 kg/kg 24 kg/km
07741001 10 x 0,14 mm² 0,11 mm 5,1 mm 13,4 kg/kg 30 kg/km
07741201 12 x 0,14 mm² 0,11 mm 5,2 mm 16,1 kg/kg 34 kg/km
07741401 14 x 0,14 mm² 0,11 mm 5,5 mm 18,8 kg/kg 38 kg/km
07741801 18 x 0,14 mm² 0,11 mm 6 mm 24,2 kg/kg 48 kg/km
07742501 25 x 0,14 mm² 0,11 mm 7,1 mm 33,6 kg/kg 63 kg/km
07743201 32 x 0,14 mm² 0,11 mm 7,6 mm 43 kg/kg 78 kg/km
07740202 2 x 0,25 mm² 0,11 mm 3,5 mm 4,8 kg/kg 15 kg/km
07740302 3 x 0,25 mm² 0,11 mm 3,7 mm 7,2 kg/kg 18 kg/km
07740402 4 x 0,25 mm² 0,11 mm 3,9 mm 9,6 kg/kg 21 kg/km
07740502 5 x 0,25 mm² 0,11 mm 4,2 mm 12 kg/kg 25 kg/km
07740702 7 x 0,25 mm² 0,11 mm 4,9 mm 16,8 kg/kg 34 kg/km
07741002 10 x 0,25 mm² 0,11 mm 5,7 mm 24 kg/kg 43 kg/km
07741202 12 x 0,25 mm² 0,11 mm 5,8 mm 28,8 kg/kg 49 kg/km
07741402 14 x 0,25 mm² 0,11 mm 6,1 mm 33,6 kg/kg 56 kg/km
07741802 18 x 0,25 mm² 0,11 mm 6,8 mm 43,2 kg/kg 71 kg/km
07742502 25 x 0,25 mm² 0,11 mm 8,1 mm 60 kg/kg 94 kg/km
07743202 32 x 0,25 mm² 0,11 mm 8,8 mm 76,8 kg/kg 120 kg/km
07740203 2 x 0,34 mm² 0,11 mm 3,7 mm 6,5 kg/kg 17 kg/km
07740303 3 x 0,34 mm² 0,11 mm 3,9 mm 9,8 kg/kg 21 kg/km
07740403 4 x 0,34 mm² 0,11 mm 4,2 mm 13,1 kg/kg 25 kg/km
07740503 5 x 0,34 mm² 0,11 mm 4,5 mm 16,3 kg/kg 30 kg/km
07740703 7 x 0,34 mm² 0,11 mm 5,2 mm 22,8 kg/kg 41 kg/km
07741003 10 x 0,34 mm² 0,11 mm 6,1 mm 32,6 kg/kg 52 kg/km
07741203 12 x 0,34 mm² 0,11 mm 6,3 mm 39,2 kg/kg 60 kg/km
07741403 14 x 0,34 mm² 0,11 mm 6,6 mm 45,7 kg/kg 69 kg/km
07741803 18 x 0,34 mm² 0,11 mm 7,3 mm 58,8 kg/kg 87 kg/km
07742503 25 x 0,34 mm² 0,11 mm 8,9 mm 81,6 kg/kg 119 kg/km
07743203 32 x 0,34 mm² 0,11 mm 9,5 mm 104,4 kg/kg 149 kg/km
