SABdynamic 900 Data
Dauerflexible PUR-Datenleitung, robust, ölbeständig und flammwidrig

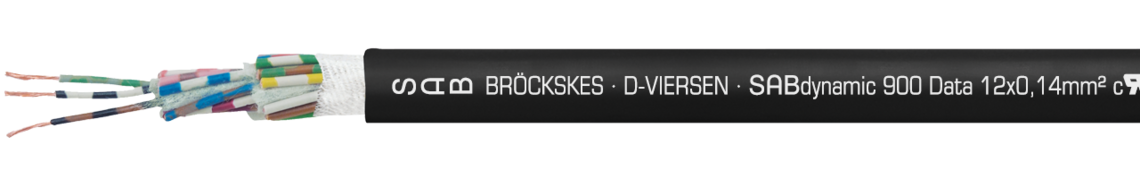

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABdynamic 900 Data 12x0,14mm² cULus AWM Style 21209 AWM I/II A/B 90°C 300V FT1 FT2 0900-1201 CE
Anwendung/Beschreibung
Die SABdynamic 900 Data ist eine hochflexible Datenleitung, die speziell für anspruchsvolle Schleppkettenanwendungen mit langen Verfahrwegen entwickelt wurde. Ihr widerstandsfähiger Polyurethan (PUR)-Mantel bietet hervorragenden Schutz gegen Abrieb, Öl und Chemikalien und ist hervorragend für industrielle Umgebungen geeignet. Die Leitung zeichnet sich durch eine hohe Flammwidrigkeit aus und bleibt auch bei starker mechanischer Beanspruchung zuverlässig. Durch den geringen Außendurchmesser und den besonders kleinen Biegeradius von nur 3 x d ist sie optimal für enge Einbauräume und dynamische Bewegungen in Schleppketten ausgelegt.
Produktvorteile
- cULus approbiert
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen
- kapazitätsarm
- extrem breiter Temperatureinsatzbereich
- halogenfrei
- hohe Abriebfestigkeit
- geeignet für lange Verfahrwege
- kleiner Biegeradius
- kleiner Außendurchmesser
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze, feinstdrähtig in Anlehnung an IEC 60228 Klasse 6 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | in Anlehnung an DIN 47100 |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage |
| Mantelmaterial | PUR, mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze, feinstdrähtig in Anlehnung an IEC 60228 Klasse 6
SABIX®
in Anlehnung an DIN 47100
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
PUR, mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Spannung cULus | 300 V |
| Prüfspannung | Ader/Ader 2000 V |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: 7,5 x d Biegezyklen: > 10 Mio. |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt: -40/+90 °C
cULus: bis +90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Ölbeständigkeit | sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
300 V
Ader/Ader 2000 V
fest verlegt: 3 x d
bewegt: 7,5 x d
Biegezyklen: > 10 Mio.
DIN VDE
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
cULus: bis +90 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø |
Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L09000201 | 2 x 0,14 mm² | 0,11 mm | 3,5 mm | 2,6 kg/km | 13 kg/km | Artikel anfragen |
| L09000301 | 3 x 0,14 mm² | 0,11 mm | 3,7 mm | 3,9 kg/km | 15 kg/km | Artikel anfragen |
| L09001201 | 12 x 0,14 mm² | 0,11 mm | 5,5 mm | 15,6 kg/km | 36 kg/km | Artikel anfragen |
| L09000202 | 2 x 0,25 mm² | 0,11 mm | 3,8 mm | 4,8 kg/km | 16 kg/km | Artikel anfragen |
| L09000402 | 4 x 0,25 mm² | 0,11 mm | 4,3 mm | 9,6 kg/km | 23 kg/km | Artikel anfragen |
| L09000702 | 7 x 0,25 mm² | 0,11 mm | 5,2 mm | 16,8 kg/km | 36 kg/km | Artikel anfragen |
| L09221002 | 10 x 0,25 mm² | 0,11 mm | 5,9 mm | 24,0 kg/km | 45 kg/km | Artikel anfragen |
| L09000203 | 2 x 0,34 mm² | 0,11 mm | 4,0 mm | 6,6 kg/km | 18 kg/km | Artikel anfragen |
| L09000303 | 3 x 0,34 mm² | 0,11 mm | 4,2 mm | 9,9 kg/km | 22 kg/km | Artikel anfragen |
| L09000403 | 4 x 0,34 mm² | 0,11 mm | 4,5 mm | 13,2 kg/km | 27 kg/km | Artikel anfragen |
| L09000703 | 7 x 0,34 mm² | 0,11 mm | 5,5 mm | 23,1 kg/km | 43 kg/km | Artikel anfragen |
| L09001203 | 12 x 0,34 mm² | 0,11 mm | 6,5 mm | 39,6 kg/km | 63 kg/km | Artikel anfragen |
| L09001803 | 18 x 0,34 mm² | 0,11 mm | 7,5 mm | 59,4 kg/km | 88 kg/km | Artikel anfragen |
| L09000205 | 2 x 0,50 mm² | 0,16 mm | 4,7 mm | 9,6 kg/km | 26 kg/km | Artikel anfragen |
| L09000350 | 3 x 0,50 mm² | 0,16 mm | 4,9 mm | 14,4 kg/km | 33 kg/km | Artikel anfragen |
Querschnitt
Einzeldraht ø
± 10%
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
