IBL 600

PVC Interbus-Loop Leitung

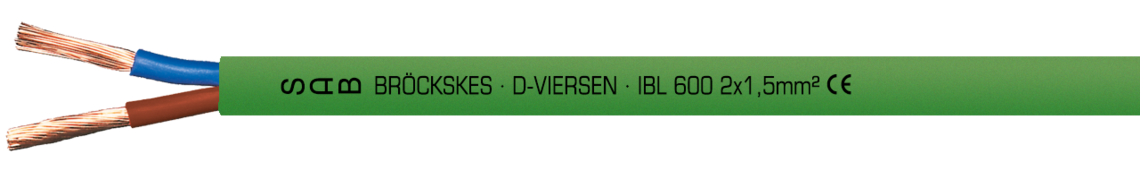

Aufdruck-Beispiel für IBL 600 06002853: SAB BRÖCKSKES · D-VIERSEN · IBL 600 2x1,5mm² CE

Datenblatt für IBL 600 herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Die PVC Interbus-Loop Leitung hat einen Mindestbiegeradius von 15 x d. Sie ist für die Anwendung als Datenübertragungsleiter und für die Versorgung von Sensoren gedacht. Die dreiadrige Interbus-Loop Leitung wird für die Versorgung von Aktoren angewandt. Diese Leitung ist ebenfalls für die Interbus-Loop-2 geeignet.

Produktvorteile

flammhemmend und selbstverlöschend
sehr gute Ölbeständigkeit
für Interbus-Loop-2 geeignet

Konstruktion

Leiter	blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295, Klasse 5
Isolierhülle	PVC, TI2 nach EN 50363-3
Aderkennzeichnung	farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter
Verseilung	in Lagen
Mantelmaterial	PVC, TM5 nach EN 50363-4-1
Mantelfarbe	maigrün (RAL 6017)

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295, Klasse 5

Isolierhülle

PVC, TI2 nach EN 50363-3

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

PVC, TM5 nach EN 50363-4-1

Mantelfarbe

maigrün (RAL 6017)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Prüfspannung	Ader/Ader 1500 V
Mindestbiegeradius	15 x d
Strahlenbeständigkeit	8 x 10⁷ cJ/kg
Temperaturbereich	nicht bewegt: -40/+70°C bewegt: +5/+70°C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit	sehr gut nach VDE 0207-5
Wellenwiderstand bei 0,25 MHz - 10 MHz	für 2-adrige Leitungen 75 Ω ± 15%
Einsatz in Schleppketten	nicht empfohlen
Wetterbeständigkeit	mittel
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Mindestbiegeradius

15 x d

Strahlenbeständigkeit

8 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

sehr gut nach VDE 0207-5

Wellenwiderstand bei 0,25 MHz - 10 MHz

für 2-adrige Leitungen 75 Ω ± 15%

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

mittel

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
06002853	2 x 1,50 mm²	6,9 mm	28,8 kg/km	75 kg/km	Artikel anfragen
06003853	3 x 1,50 mm²	7,5 mm	43,2 kg/km	94 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x
Querschnitt

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

06002853

2 x 1,50 mm²

6,9 mm

28,8 kg/km

75 kg/km

Artikel anfragen

06003853

3 x 1,50 mm²

7,5 mm

43,2 kg/km

94 kg/km
