CATLine CAT 7A R

Halogenfreie CAT 7A Industrial Ethernet-Leitung für die Bahntechnik

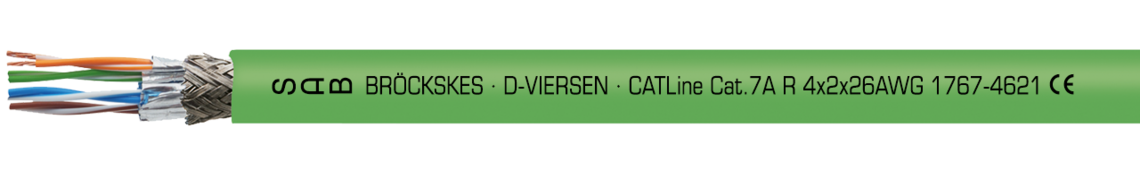

Aufdruck-Beispiel für CATLine CAT 7A R 17674621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A R 4x2x26AWG 1767-4621 CE

Aufdruck-Beispiel für CATLine CAT 7A R 17674621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A R 4x2x26AWG 1767-4621 CE

Anwendung/Beschreibung

Die CAT 7A R Industrial Ethernet Leitung für die Bahnindustrie erfüllt die Anforderungen gemäß EN 45545-2. Einsatzgebiete der CAT 7A Leitung sind Ethernet und/oder Gigabit-Ethernet Vernetzungen in Schienenfahrzeugen, z.B. für die Einrichtung von Fahrgastinformationssystemen, Überwachungstechnik oder E-Ticketing Systemen.

Produktvorteile

  • halogenfrei
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • gut gegen aggressive Chemikalien
  • erfüllt die Brandschutzanforderungen R15 (EL1A) nach EN 45545-2 für die Gefährdungsstufen HL1-3
  • Flammwidrigkeit nach UN/ECE R118

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

PE

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

paarweise mit Alu-Folie,

Paare gemeinsam

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

PE

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

paarweise mit Alu-Folie,

Paare gemeinsam

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader: 750 V

Ader/Schirm: 750 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70 °C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammwidrigkeit

nach ISO 6722 (UN/ECE R118)

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A

Flexibilität

gut

Anwendung

für EtherCAT- und EtherNET/IP-Anwendungen geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader: 750 V

Ader/Schirm: 750 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70 °C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammwidrigkeit

nach ISO 6722 (UN/ECE R118)

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A

Flexibilität

gut

Anwendung

für EtherCAT- und EtherNET/IP-Anwendungen geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung max. Ader-ø Außen-ø Cu-Zahl Leitungs-
gewicht ≈
L176746214 x 2 x 26 AWG1,60 mm7,8 ± 10% mm38,5 kg/km75 kg/km Artikel anfragen
Art.-Nr.
Abmessung
max. Ader-ø
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
L17674621
4 x 2 x 26 AWG
1,60 mm
7,8 ± 10% mm
38,5 kg/km
75 kg/km

Weitere Abmessungen und Farben auf Anfrage.
