CATLine CAT 6A R

Halogenfreie CAT 6A Industrial Ethernet-Leitung für die Bahntechnik

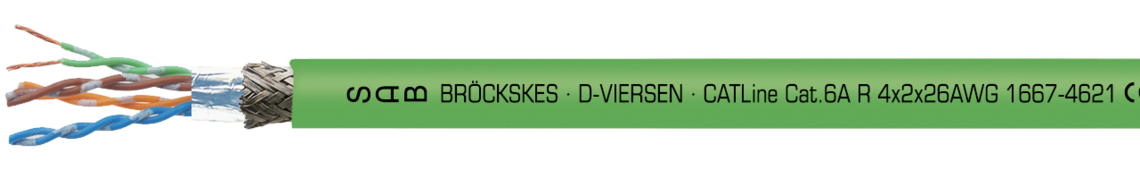

Aufdruck-Beispiel für CATLine CAT 6A R 16674621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A R 4x2x26AWG 1667-4621 CE

Datenblatt für CATLine CAT 6A R herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Datenleitung CAT 6 A nach EN 45545-2 speziell für den Einsatz in Schienenfahrzeugen. Diese CAT 6 bzw. CAT 6A Leitung ist halogenfrei, flammhemmend und selbstverlöschend.

Produktvorteile

halogenfrei
keine Brandweiterleitung
flammhemmend und selbstverlöschend
gut gegen aggressive Chemikalien
flammwidrig nach UN/ECE R118
erfüllt die Brandschutzanforderungen R15 (EL1A) nach EN 45545-2 für die Gefährdungsstufen HL1-3

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Leiter	blanke Cu-Litze, feindrähtig
Isolierhülle	PE
Aderkennzeichnung	weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Verseilung	paarweise, Paare gemeinsam
Bewicklung	Folie
Abschirmung	Alu-Folie + Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	Spezial SABIX®
Mantelfarbe	grün (ähnlich RAL 6018)

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

paarweise, Paare gemeinsam

Bewicklung

Folie

Abschirmung

Alu-Folie + Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung	max. 90 V
Prüfspannung	Ader/Ader: 1500 V Ader/Schirm: 1200 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 12 x d
Temperaturbereich	nicht bewegt: -40/+70°C bewegt: -30/+70 °C
Halogenfreiheit	nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1. pH-Wert ist ≥ 4,3 nach IEC 60754-2. Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2. Fluorgehalt ≤ 0,1% nach IEC 60684-2
Brennverhalten	keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Rauchdichte	nach IEC 61034 + VDE 0482-1034
Toxizität	nach EN 50305 + VDE 0260-305
Wellenwiderstand	100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 / CAT 6A
Flexibilität	gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70 °C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-10-2 / CAT 6A

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderanzahl	Querschnitt	max. Ader-ø	Außen-ø	Cu-Zahl	Leitungs- gewicht ca.
16674621	8	26 AWG	1,05 mm	6,8 ± 10% mm	31,9 kg/km	55 kg/km	Artikel anfragen

Art.-Nr.

Aderanzahl

Querschnitt

max. Ader-ø

Außen-ø

Cu-Zahl

Leitungs-
gewicht ca.

16674621

26 AWG

1,05 mm

6,8 ± 10% mm

31,9 kg/km

55 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
