CATLine CAT 5e R

Halogenfreie CAT 5e Industrial Ethernet-Leitung für die Bahntechnik

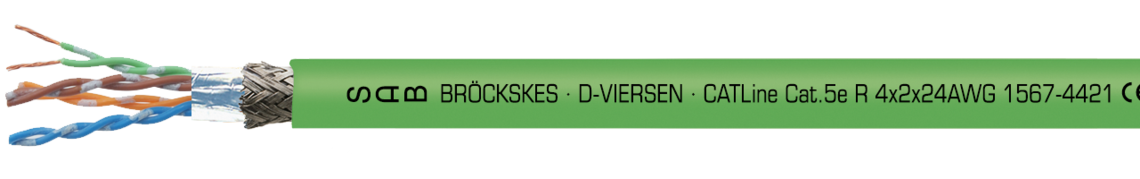

Aufdruck-Beispiel für CATLine CAT 5e R 15674421: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.5e R 4x2x24AWG 1567-4421 CE

Aufdruck-Beispiel für CATLine CAT 5e R 15674421: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.5e R 4x2x24AWG 1567-4421 CE

Anwendung/Beschreibung

Die Datenleitung CAT 5e nach EN 45545-2 ist speziell für den Einsatz in Schienenfahrzeugen geeignet. Die halogenfreie Leitung erfüllt die Brandschutzanforderungen R15 (EL1A) nach EN 45545-2 für die Gefährdungsstufen HL1-3.

Produktvorteile

  • halogenfrei
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • gut gegen aggressive Chemikalien
  • erfüllt die Brandschutzanforderungen R15 (EL1A) nach EN 45545-2 für die Gefährdungsstufen HL1-3
  • Flammwidrigkeit nach UN/ECE R118

Zusatzinformationen

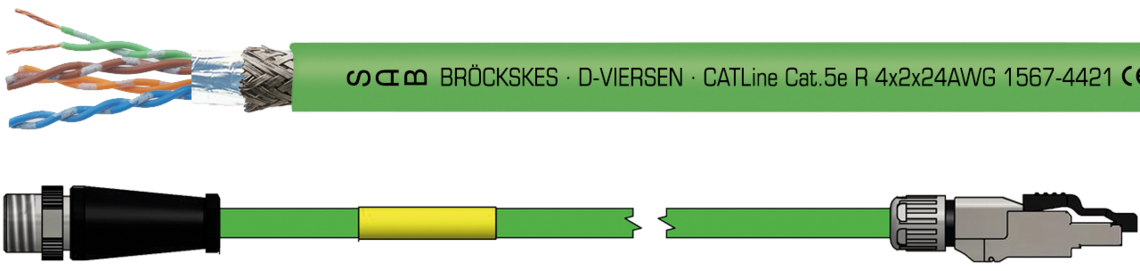

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Abmessung

2 x 2 x 24 AWG

2 x 2 x 22 AWG

4 x 2 x 24 AWG

2 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

PE

Aderkennzeichnung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG:

blau, gelb, weiß, orange



4 x 2 x 24 AWG:

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG: Sternvierer

4 x 2 x 24 AWG: paarweise, Paare gemeinsam

Bewicklung

Folie

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Abmessung

2 x 2 x 24 AWG

2 x 2 x 22 AWG

4 x 2 x 24 AWG

2 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

PE

Aderkennzeichnung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG:

blau, gelb, weiß, orange



4 x 2 x 24 AWG:

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG: Sternvierer

4 x 2 x 24 AWG: paarweise, Paare gemeinsam

Bewicklung

Folie

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader: 750 V

Ader/Schirm: 750 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

dauerflexibel: 15 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70°C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2.

Flammwidrigkeit nach ISO 6722 (UN/ECE R118)

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-2-2 / CAT 5

Flexibilität

gut

Anwendung

für EtherCAT- und EtherNET/IP-Anwendungen geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader: 750 V

Ader/Schirm: 750 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

dauerflexibel: 15 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70°C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2.

Flammwidrigkeit nach ISO 6722 (UN/ECE R118)

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-2-2 / CAT 5

Flexibilität

gut

Anwendung

für EtherCAT- und EtherNET/IP-Anwendungen geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung max. Ader-ø Außen-ø Cu-Zahl Leitungs-
gewicht ≈
156726252 x 2 x 26 AWG1,05 mm4,0 ± 5% mm16,4 kg/km25 kg/km Artikel anfragen
156790022 x 2 x 24 AWG1,30 mm5,2 ± 5% mm22,7 kg/km41 kg/km Artikel anfragen
156790042 x 2 x 22 AWG1,60 mm5,9 ± 5% mm29,1 kg/km52 kg/km Artikel anfragen
156744214 x 2 x 24 AWG1,30 mm8,0 ± 10% mm41,2 kg/km70 kg/km Artikel anfragen
Art.-Nr.
Abmessung
max. Ader-ø
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
15672625
2 x 2 x 26 AWG
1,05 mm
4,0 ± 5% mm
16,4 kg/km
25 kg/km
15679002
2 x 2 x 24 AWG
1,30 mm
5,2 ± 5% mm
22,7 kg/km
41 kg/km
15679004
2 x 2 x 22 AWG
1,60 mm
5,9 ± 5% mm
29,1 kg/km
52 kg/km
15674421
4 x 2 x 24 AWG
1,30 mm
8,0 ± 10% mm
41,2 kg/km
70 kg/km

Weitere Abmessungen und Farben auf Anfrage.
