CATLine CAT 5e R flex
dauerflexible, halogenfreie CAT 5e Industrial Ethernet-Leitungen für die Bahntechnik

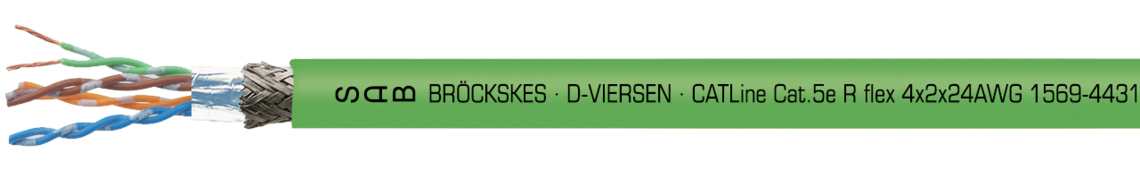

Aufdruck-Beispiel für CATLine CAT5e R flex 1569-4431: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.5e R flex 4x2x24AWG 1569-4431 CE
Anwendung/Beschreibung
Diese CAT 5e Ethernet Leitung ist speziell für den Einsatz in Schienenfahrzeugen für die flexible und geschützte Verlegung im Innenraum, z.B. in Türsteuerungen oder in Schutzschläuchen geeignet. Das flexible CAT 5e Kabel ist auch für die Außenverlegung, z.B. im Drehgestell für leichte bis moderate mechanische Belastungen einsetzbar.
Produktvorteile
- dauerflexibel
- halogenfrei
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- gute Öl- und Kraftstoffbeständigkeit
- gute Ozon-, UV- und Wetterbeständigkeit
- gute Säuren- und Laugenbeständigkeit
- gut gegen aggressive Chemikalien
- für die Außenverlegung geeignet
- erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1-3
- Flammwidrigkeit nach UN/ECE R118
Zusatzinformationen
auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich
Konstruktion
| Abmessung | L1569-2435: 2 x 2 x 24 AWG L1569-2235: 2 x 2 x 22 AWG L1569-4431: 4 x 2 x 24 AWG L1569-4631: 4 x 2 x 26 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial SABIX® |
| Aderkennzeichnung | L1569-2435: blau, gelb, weiß, orange L1569-2235: blau, gelb, weiß, orange L1569-4431: weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun L1569-4631: weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | L1569-2435: Sternvierer L1569-2235: Sternvierer L1569-4431: paarweise, Paare gemeinsam L1569-4631: paarweise, Paare gemeinsam |
| Bewicklung | Folie |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial SABIX® |
| Mantelfarbe | grün (ähnlich RAL 6018) |
L1569-2435: 2 x 2 x 24 AWG
L1569-2235: 2 x 2 x 22 AWG
L1569-4431: 4 x 2 x 24 AWG
L1569-4631: 4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial SABIX®
L1569-2435: blau, gelb, weiß, orange
L1569-2235: blau, gelb, weiß, orange
L1569-4431: weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
L1569-4631: weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
L1569-2435: Sternvierer
L1569-2235: Sternvierer
L1569-4431: paarweise, Paare gemeinsam
L1569-4631: paarweise, Paare gemeinsam
Folie
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Spezial SABIX®
grün (ähnlich RAL 6018)
Technische Daten
| Artikelnummer | L1569-2435 L1569-2235 L1569-4431 L1569-4631 |
|---|---|
| Betriebsspitzenspannung | max. 90 V |
| Prüfspannung | Ader/Ader 750 V Ader/Schirm 750 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 12 x d dauerflexibel: 15 x d |
| Temperaturbereich VDE | nicht bewegt: - 50°C / + 90°C bewegt: - 40°C / + 90°C |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1. pH-Wert ist ≥ 4,3 nach IEC 60754-2. Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2. Fluorgehalt ≤ 0,1% nach IEC 60684-2 |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2. Flammwidrigkeit nach ISO 6722 (UN/ECE R118) |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Öl- und Kraftstoffbeständigkeit | nach EN 50264-1 + VDE 0260-264-1 |
| Wellenwiderstand | L1569-2431 und L1569-2231: 100Ω ± 5Ω in Anlehnung an EN 50288-2-2 / CAT 5 L1569-4431 und L1569-4631: 100Ω ± 10Ω in Anlehnung an EN 50288-2-2 / CAT 5 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
L1569-2435
L1569-2235
L1569-4431
L1569-4631
max. 90 V
Ader/Ader 750 V
Ader/Schirm 750 V
fest verlegt: 5 x d
frei beweglich: 12 x d
dauerflexibel: 15 x d
nicht bewegt: - 50°C / + 90°C
bewegt: - 40°C / + 90°C
nach EN 50306-1 + EN 50264-1.
Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.
pH-Wert ist ≥ 4,3 nach IEC 60754-2.
Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.
Fluorgehalt ≤ 0,1% nach IEC 60684-2
keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2.
Flammwidrigkeit nach ISO 6722 (UN/ECE R118)
nach IEC 61034 + VDE 0482-1034
nach EN 50305 + VDE 0260-305
nach EN 50264-1 + VDE 0260-264-1
L1569-2431 und L1569-2231: 100Ω ± 5Ω in Anlehnung an EN 50288-2-2 / CAT 5
L1569-4431 und L1569-4631: 100Ω ± 10Ω in Anlehnung an EN 50288-2-2 / CAT 5
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | max. Ader-ø | Außen-ø | Cu-Zahl | Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| 15692435 | 2 x 2 x 24 AWG | 1,25 mm | 5,1 mm | 22,8 kg/km | 40 kg/km | Artikel anfragen |
| 15692235 | 2 x 2 x 22 AWG | 1,55 mm | 5,8 mm | 29,2 kg/km | 53 kg/km | Artikel anfragen |
| 15694431 | 4 x 2 x 24 AWG | 1,29 mm | 7,8 mm | 42,3 kg/km | 81 kg/km | Artikel anfragen |
| 15694631 | 4 x 2 x 26 AWG | 0,99 mm | 6,5 mm | 29,7 kg/km | 55 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
