SABIX® R flex Data IQ HDMI/DVI/DisplayPort
Digitale Signal- und Datenleitung

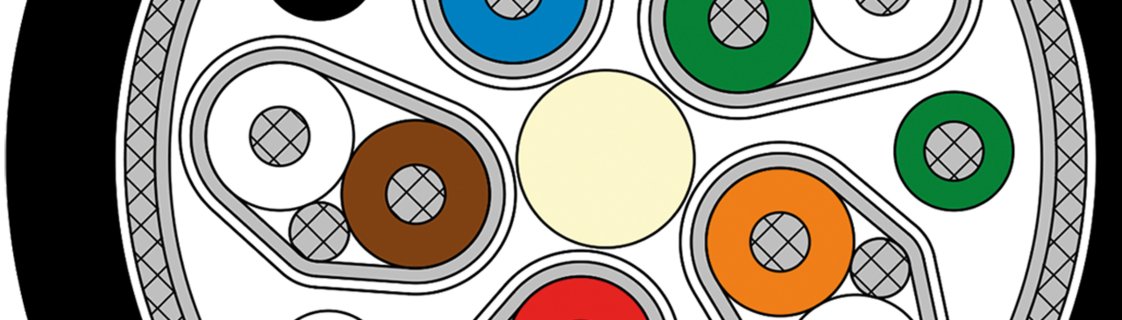

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 5x(2x28AWG)ST+5x28 AWG HDMI/DVI/DisplayPort L6650-0002 UL AWM Style 21080 75°C 300V CE
Anwendung/Beschreibung
Für die feste und flexible Verlegung mit moderater mechanischer Beanspruchung im Innen- und Außeneinsatz in Schienenfahrzeugen.
Zusatzinformationen
- erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1-2
Aufbau
| Abmessung | 5 x (2 x 28 AWG)ST + 5 x 28 AWG |
|---|---|
| Leiter | verzinnte Cu-Litze, feindrähtig |
| Isolierhülle | Spezial SABIX® |
| Aderkennzeichnung | gemäß Zeichnung |
| Verseilung | gemäß Zeichnung |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial SABIX® |
| Mantelfarbe | schwarz (ähnlich RAL 9005) |
5 x (2 x 28 AWG)ST + 5 x 28 AWG
verzinnte Cu-Litze, feindrähtig
Spezial SABIX®
gemäß Zeichnung
gemäß Zeichnung
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Spezial SABIX®
schwarz (ähnlich RAL 9005)
Technische Daten
| Artikelnummer | 6650-0002 |
|---|---|
| Betriebsspitzenspannung | max. 90 V |
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader: 2000 V Ader/Schirm: 2000 V |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 12 x d |
| Temperaturbereich | UL: bis +75 °C nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1. pH-Wert ist ≥ 4,3 nach IEC 60754-2. Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2. Fluorgehalt ≤ 0,1% nach IEC 60684-2 |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2. Flammwidrigkeit nach ISO 6722 (UN/ECE R118) |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Öl- und Kraftstoffbeständigkeit | nach EN 50264-1 + VDE 0260-264-1 |
| Wellenwiderstand | 100Ω ± 10Ω |
| Flexibilität | gut |
| Wetterbeständigkeit | gut |
| Anwendung | geeignet für HDMI-, DVI- und DisplayPort-Anwendungen |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
6650-0002
max. 90 V
300 V
Ader/Ader: 2000 V
Ader/Schirm: 2000 V
fest verlegt: 4 x d
frei beweglich: 12 x d
UL: bis +75 °C
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.
pH-Wert ist ≥ 4,3 nach IEC 60754-2. Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.
Fluorgehalt ≤ 0,1% nach IEC 60684-2
keine Brandweiterleitung nach IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2.
Flammwidrigkeit nach ISO 6722 (UN/ECE R118)
nach IEC 61034 + VDE 0482-1034
nach EN 50305 + VDE 0260-305
nach EN 50264-1 + VDE 0260-264-1
100Ω ± 10Ω
gut
gut
geeignet für HDMI-, DVI- und DisplayPort-Anwendungen
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|
| L66500002 | 5 x (2 x 28 AWG)ST + 5 x 28 AWG | ca. 7,8 mm / max. 8,0 mm | 40,8 kg/km | 82 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
