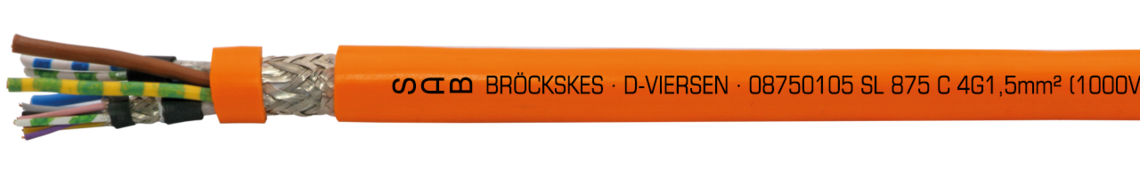

SL 875 C

Kapazitätsarme Hybrid-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

Aufdruck-Beispiel für SL 875 C 08750105:
SAB BRÖCKSKES · D-VIERSEN · 08750105 SL 875 C 4 x 1,5 mm² (1000V) + (2 x 1,0 mm2) (1000V) + (2 x AWG 22) (1000V)C  · DESINA UL AWM Style 20910 80°C CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Aufdruck-Beispiel für SL 875 C 08750105: SAB BRÖCKSKES · D-VIERSEN · 08750105 SL 875 C 4 x 1,5 mm² (1000V) + (2 x 1,0 mm2) (1000V) + (2 x AWG 22) (1000V)C · DESINA UL AWM Style 20910 80°C CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Anwendung/Beschreibung

Die kapazitätsarme Hybrid-Motorenanschlussleitung mit Abschirmung ist für den Einsatz als Einkabellösung in Motor-Feedback Systemen geeignet. Die Hybrid-Servoleitung ist schleppkettenfähig, UL/CSA approbiert und ist für hohe Standzeiten geeignet.

Produktvorteile

  • Einsatz als Einkabellösung in Motor-Feedback Systemen
  • kapazitätsarme Konstruktion
  • UL/CSA approbiert
  • sehr gute EMV-Eigenschaften
  • hohe Standzeiten
  • adhäsionsfreie Verlegung
  • schleppkettenfähig
  • halogenfrei
  • LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
  • kälteflexibel
  • DESINA®-Farben

Zusatzinformationen

Auf Wunsch Konfektion möglich!

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

< 0,50 mm² in Anlehnung an VDE 0812

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

Art. 087501 . .

Versorgungsadern: schwarz mit Aufdruck

Ader 1: U/L1/C/L+

Ader 2: V/L2

Ader 3: W/L3/D/L- und ein grüngelber Schutzleiter

Steueradern: schwarz mit Ziffer 5+6

Feedback: weiß, blau



Art. 087505 . .

Versorgungsadern: schwarz, blau, braun, grüngelb

Steueradern: weiß-blau, weiß-grün

Feedback:weiß-grün, braun-grün + grau, rosa, gelb, violett

Verseilung

Steueradern paarweise,

Art. 087501 . .

Feedbackadern paarweise



Art. 087505 . .

Feedbackadern 0,09 mm² paarweise

Paare mit Adern 0,24 mm² in Lagen optimal verseilt

Bewicklung

Vlies bzw. Folie

Abschirmung

Elemente mit verzinntem Cu-Geflecht

Art. 087501 . .

Feedbackadern zusätzlich Alu-Folie

Bewicklung

Vlies bzw. Folie

Verseilung

geschirmte Elemente und Versorgungsadern in Lagen optimal verseilt

Bewicklung

Vlies

Mantelmaterial

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

< 0,50 mm² in Anlehnung an VDE 0812

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

Art. 087501 . .

Versorgungsadern: schwarz mit Aufdruck

Ader 1: U/L1/C/L+

Ader 2: V/L2

Ader 3: W/L3/D/L- und ein grüngelber Schutzleiter

Steueradern: schwarz mit Ziffer 5+6

Feedback: weiß, blau



Art. 087505 . .

Versorgungsadern: schwarz, blau, braun, grüngelb

Steueradern: weiß-blau, weiß-grün

Feedback:weiß-grün, braun-grün + grau, rosa, gelb, violett

Verseilung

Steueradern paarweise,

Art. 087501 . .

Feedbackadern paarweise



Art. 087505 . .

Feedbackadern 0,09 mm² paarweise

Paare mit Adern 0,24 mm² in Lagen optimal verseilt

Bewicklung

Vlies bzw. Folie

Abschirmung

Elemente mit verzinntem Cu-Geflecht

Art. 087501 . .

Feedbackadern zusätzlich Alu-Folie

Bewicklung

Vlies bzw. Folie

Verseilung

geschirmte Elemente und Versorgungsadern in Lagen optimal verseilt

Bewicklung

Vlies

Mantelmaterial

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung

DIN VDE: Versorgungsadern: Uo/U 0,6/1 kV

Betriebsspitzenspannung

DIN VDE: Steueradern + Feedbackadern max. 500 V

Spannung

UL: 1000 V

CSA: ≥ 0,5 mm² 1000 V

< 0,5 mm² 300 V

Prüfspannung

Versorgungsadern Ader/Ader 4000 V

+ Steueradern Ader/Schirm 4000 V

Feedbackadern

Ader/Ader 3000 V

Ader/Schirm 3000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: DIN VDE -50/+90°C

bewegt: -40/+90 °C

UL/CSA bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösemittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

DIN VDE: Versorgungsadern: Uo/U 0,6/1 kV

Betriebsspitzenspannung

DIN VDE: Steueradern + Feedbackadern max. 500 V

Spannung

UL: 1000 V

CSA: ≥ 0,5 mm² 1000 V

< 0,5 mm² 300 V

Prüfspannung

Versorgungsadern Ader/Ader 4000 V

+ Steueradern Ader/Schirm 4000 V

Feedbackadern

Ader/Ader 3000 V

Ader/Schirm 3000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: DIN VDE -50/+90°C

bewegt: -40/+90 °C

UL/CSA bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösemittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Beschreibung Abmessung Außen-ø ca. Cu-Zahl Leitungs-
gewicht ≈
L08750101SICK HIPERFACE DSL®4 x 0,50 mm² + (2 x 0,34 mm²)C + (2 x 26 AWG)C9,8 mm85,2 kg/km131 kg/km Artikel anfragen
L08750102SICK HIPERFACE DSL®4 x 0,75 mm² + (2 x 0,34 mm²)C + (2 x 26 AWG)C10,0 mm95,4 kg/km139 kg/km Artikel anfragen
L08750103SICK HIPERFACE DSL®4 x 1,00 mm² + (2 x 0,75 mm²)C + (2 x 22 AWG)C11,8 mm155,2 kg/km199 kg/km Artikel anfragen
L08750104SICK HIPERFACE DSL®4 x 1,50 mm² + (2 x 0,75 mm²)C + (2 x 22 AWG)C12,6 mm176,5 kg/km230 kg/km Artikel anfragen
L08750105SICK HIPERFACE DSL®4 x 1,50 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C12,8 mm181,7 kg/km237 kg/km Artikel anfragen
L08750106SICK HIPERFACE DSL®4 x 2,50 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C13,9 mm222,0 kg/km286 kg/km Artikel anfragen
L08750107SICK HIPERFACE DSL®4 x 4,00 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C15,4 mm292,8 kg/km376 kg/km Artikel anfragen
L08750108SICK HIPERFACE DSL®4 x 6,00 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C18,1 mm414,2 kg/km520 kg/km Artikel anfragen
L08750109SICK HIPERFACE DSL®4 x 10,0 mm² + (2 x 1,50 mm²)C + (2 x 22 AWG)C20,0 mm593,3 kg/km715 kg/km Artikel anfragen
L08750110SICK HIPERFACE DSL®4 x 16,0 mm² + (2 x 1,50 mm²)C + (2 x 22 AWG)C24,4 mm851,9 kg/km1055 kg/km Artikel anfragen
L08750501HEIDENHAIN HMC6®4 x 0,75 mm² + (2 x 0,34 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C10,8 mm122,7 kg/km163 kg/km Artikel anfragen
L08750502HEIDENHAIN HMC6®4 x 1,50 mm² + (2 x 0,75 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C12,1 mm171,1 kg/km219 kg/km Artikel anfragen
L08750503HEIDENHAIN HMC6®4 x 2,50 mm² + (2 x 1,00 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C13,7 mm224,0 kg/km282 kg/km Artikel anfragen
L08750504HEIDENHAIN HMC6®4 x 4,00 mm² + (2 x 1,00 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C15,4 mm288,2 kg/km359 kg/km Artikel anfragen
Art.-Nr.
Beschreibung
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ≈
L08750101
SICK HIPERFACE DSL®
4 x 0,50 mm² + (2 x 0,34 mm²)C + (2 x 26 AWG)C
9,8 mm
85,2 kg/km
131 kg/km
L08750102
SICK HIPERFACE DSL®
4 x 0,75 mm² + (2 x 0,34 mm²)C + (2 x 26 AWG)C
10,0 mm
95,4 kg/km
139 kg/km
L08750103
SICK HIPERFACE DSL®
4 x 1,00 mm² + (2 x 0,75 mm²)C + (2 x 22 AWG)C
11,8 mm
155,2 kg/km
199 kg/km
L08750104
SICK HIPERFACE DSL®
4 x 1,50 mm² + (2 x 0,75 mm²)C + (2 x 22 AWG)C
12,6 mm
176,5 kg/km
230 kg/km
L08750105
SICK HIPERFACE DSL®
4 x 1,50 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C
12,8 mm
181,7 kg/km
237 kg/km
L08750106
SICK HIPERFACE DSL®
4 x 2,50 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C
13,9 mm
222,0 kg/km
286 kg/km
L08750107
SICK HIPERFACE DSL®
4 x 4,00 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C
15,4 mm
292,8 kg/km
376 kg/km
L08750108
SICK HIPERFACE DSL®
4 x 6,00 mm² + (2 x 1,00 mm²)C + (2 x 22 AWG)C
18,1 mm
414,2 kg/km
520 kg/km
L08750109
SICK HIPERFACE DSL®
4 x 10,0 mm² + (2 x 1,50 mm²)C + (2 x 22 AWG)C
20,0 mm
593,3 kg/km
715 kg/km
L08750110
SICK HIPERFACE DSL®
4 x 16,0 mm² + (2 x 1,50 mm²)C + (2 x 22 AWG)C
24,4 mm
851,9 kg/km
1055 kg/km
L08750501
HEIDENHAIN HMC6®
4 x 0,75 mm² + (2 x 0,34 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C
10,8 mm
122,7 kg/km
163 kg/km
L08750502
HEIDENHAIN HMC6®
4 x 1,50 mm² + (2 x 0,75 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C
12,1 mm
171,1 kg/km
219 kg/km
L08750503
HEIDENHAIN HMC6®
4 x 2,50 mm² + (2 x 1,00 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C
13,7 mm
224,0 kg/km
282 kg/km
L08750504
HEIDENHAIN HMC6®
4 x 4,00 mm² + (2 x 1,00 mm²)C + (2 x 0,24 mm² + 2 x 2 x 0,09 mm²)C
15,4 mm
288,2 kg/km
359 kg/km

Weitere Abmessungen und Farben auf Anfrage.
