Th LTV

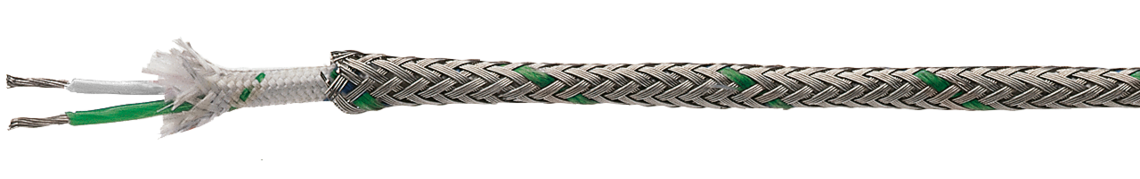

PFA-isolierte Thermoleitung mit Glasseidengeflecht und VA-Armierung

Anwendung

Thermoleitung Typ J mit einem nichtrostenden Stahldrahtgeflecht (VA) und einem Kennfaden. Diese Thermoleitung für Thermopaar Fe-CuNi und einem Mindest-Biegeradius von 12 x d auf erlaubt folgenden Temperatureinsatz:

  • bewegt: max. +250 °C
  • nicht bewegt: max. +250 °C
  • bei eingeschränkter Gebrauchsdauer: +260 °C

Zusatzinformationen

 ∗Thermopaar-Code

Typ:Th LTV
Leiteraufbau:0,22 mm² = 7 x 0,20 mm ø
0,50 mm² = 16 x 0,20 mm ø
1,00 mm² = 32 x 0,20 mm ø



Aufbau

Isolierhülle

PFA

Verseilung

Adern gemeinsam

Beflechtung

Glasseide

Armierung

nichtrostendes Stahldrahtgeflecht (VA) mit Kennfaden

Form

rund

Isolierhülle

PFA

Verseilung

Adern gemeinsam

Beflechtung

Glasseide

Armierung

nichtrostendes Stahldrahtgeflecht (VA) mit Kennfaden

Form

rund

Technische Daten

Mindestbiegeradius

12 x d

Temperaturbereich der Isolation

bewegt: max. +250 °C

nicht bewegt: max. +250 °C

bei eingeschränkter Gebrauchsdauer: +260 °C

Isolationswiderstand

> 1 M Ω x km

Brennverhalten

keine Brandweiterleitung

nach IEC 60332-3-24 + VDE 0482-332-3-24

bzw. IEC 60332-3-25 + VDE 0482-332-3-25

Cat. C bzw. D, siehe Kapitel N „Technische Daten“.

Flammhemmend und selbstverlöschend

nach IEC 60332-1-2 + VDE 0482-332-1-2

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Mindestbiegeradius

12 x d

Temperaturbereich der Isolation

bewegt: max. +250 °C

nicht bewegt: max. +250 °C

bei eingeschränkter Gebrauchsdauer: +260 °C

Isolationswiderstand

> 1 M Ω x km

Brennverhalten

keine Brandweiterleitung

nach IEC 60332-3-24 + VDE 0482-332-3-24

bzw. IEC 60332-3-25 + VDE 0482-332-3-25

Cat. C bzw. D, siehe Kapitel N „Technische Daten“.

Flammhemmend und selbstverlöschend

nach IEC 60332-1-2 + VDE 0482-332-1-2

Abmessungen

Art.-Nr.

Typ

Aderzahl x
Querschnitt

Leiteraufbau

Für Thermoelement

Außen-ø ca.

Leitungs-
gewicht ca.

047350 …*Th 20 LTV2 x 0,22 mm²0,22 mm² = 7 x 0,20 mm øFe-CuNi3,2 mm1,9 kg/100m Artikel anfragen
047351 …*Th 50 LTV2 x 0,5 mm²0,50 mm² = 16 x 0,20 mm øFe-CuNi4,1 mm3,9 kg/100m Artikel anfragen
047352 …*Th 100 LTV2 x 1,0 mm²1,00 mm² = 32 x 0,20 mm øFe-CuNi4,9 mm5,2 kg/100m Artikel anfragen
047353 …*Th 20 -4 LTV4 x 0,22 mm²0,22 mm² = 7 x 0,20 mm øFe-CuNi3,6 mm2,9 kg/100m Artikel anfragen
047354 …*Th 50 -4 LTV4 x 0,5 mm²0,50 mm² = 16 x 0,20 mm øFe-CuNi4,7 mm5,1 kg/100m Artikel anfragen
047355 …*Th 100-4 LTV4 x 1,0 mm²1,00 mm² = 32 x 0,20 mm øFe-CuNi5,6 mm7,5 kg/100m Artikel anfragen
047350…*Th 20 LTV2 x 0,22 mm²0,22 mm² = 7 x 0,20 mm øNiCr-Ni3,2 mm1,9 kg/100m Artikel anfragen
047351…*Th 50 LTV2 x 0,5 mm²0,50 mm² = 16 x 0,20 mm øNiCr-Ni4,1 mm3,9 kg/100m Artikel anfragen
047352…*Th 100 LTV2 x 1,0 mm²1,00 mm² = 32 x 0,20 mm øNiCr-Ni4,9 mm5,2 kg/100m Artikel anfragen
047353…*Th 20 -4 LTV4 x 0,22 mm²0,22 mm² = 7 x 0,20 mm øNiCr-Ni3,6 mm2,9 kg/100m Artikel anfragen
047354…*Th 50 -4 LTV4 x 0,5 mm²0,50 mm² = 16 x 0,20 mm øNiCr-Ni4,7 mm5,1 kg/100m Artikel anfragen
047355…*Th 100-4 LTV4 x 1,0 mm²1,00 mm² = 32 x 0,20 mm øNiCr-Ni5,6 mm7,5 kg/100m Artikel anfragen
Art.-Nr.
Typ
Aderzahl x
Querschnitt
Leiteraufbau
Für Thermoelement
Außen-ø ca.
Leitungs-
gewicht ca.
047350 …*
Th 20 LTV
2 x 0,22 mm²
0,22 mm² = 7 x 0,20 mm ø
Fe-CuNi
3,2 mm
1,9 kg/100m
047351 …*
Th 50 LTV
2 x 0,5 mm²
0,50 mm² = 16 x 0,20 mm ø
Fe-CuNi
4,1 mm
3,9 kg/100m
047352 …*
Th 100 LTV
2 x 1,0 mm²
1,00 mm² = 32 x 0,20 mm ø
Fe-CuNi
4,9 mm
5,2 kg/100m
047353 …*
Th 20 -4 LTV
4 x 0,22 mm²
0,22 mm² = 7 x 0,20 mm ø
Fe-CuNi
3,6 mm
2,9 kg/100m
047354 …*
Th 50 -4 LTV
4 x 0,5 mm²
0,50 mm² = 16 x 0,20 mm ø
Fe-CuNi
4,7 mm
5,1 kg/100m
047355 …*
Th 100-4 LTV
4 x 1,0 mm²
1,00 mm² = 32 x 0,20 mm ø
Fe-CuNi
5,6 mm
7,5 kg/100m
047350…*
Th 20 LTV
2 x 0,22 mm²
0,22 mm² = 7 x 0,20 mm ø
NiCr-Ni
3,2 mm
1,9 kg/100m
047351…*
Th 50 LTV
2 x 0,5 mm²
0,50 mm² = 16 x 0,20 mm ø
NiCr-Ni
4,1 mm
3,9 kg/100m
047352…*
Th 100 LTV
2 x 1,0 mm²
1,00 mm² = 32 x 0,20 mm ø
NiCr-Ni
4,9 mm
5,2 kg/100m
047353…*
Th 20 -4 LTV
4 x 0,22 mm²
0,22 mm² = 7 x 0,20 mm ø
NiCr-Ni
3,6 mm
2,9 kg/100m
047354…*
Th 50 -4 LTV
4 x 0,5 mm²
0,50 mm² = 16 x 0,20 mm ø
NiCr-Ni
4,7 mm
5,1 kg/100m
047355…*
Th 100-4 LTV
4 x 1,0 mm²
1,00 mm² = 32 x 0,20 mm ø
NiCr-Ni
5,6 mm
7,5 kg/100m

Weitere Abmessungen und Farben auf Anfrage.
