DR 724 P Spreader
Trommelbare PUR-Leitung für den Spreaderbetrieb

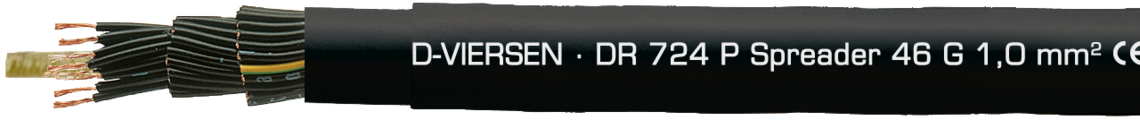

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · DR 724 P Spreader 46 G 1,0 m² CE
Anwendung/Beschreibung
Die DR 724 P Spreader findet Anwendung in Trommelapplikationen für schwerste mechanische Beanspruchung, z.B. Motorleitungstrommeln für Container Spreader.
Produktvorteile
- für Verfahrgeschwindigkeiten bis 240 m/min.
- extrem hohe Auf- und Abrollfestigkeit EN
- flammhemmend und selbstverlöschend
- für schwere mechanische Beanspruchung in Trommelvorgängen
- geringer Außendurchmesser
- geringes Leitungsgewicht
- PFAS-frei
Konstruktion
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Aderisolierung | Spezial-Polymer |
| Aderkennzeichnung | farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern grüngelber Schutzleiter |
| Verseilung | speziell abgestimmte Lagenverseilung um ein zentrales Aramid Tragorgan |
| Innenmantel | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Torsionschutzgeflecht | Aramid |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Spezial-Polymer
farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck
nach EN 50334 + VDE 0293-334, ab 3 Adern grüngelber Schutzleiter
speziell abgestimmte Lagenverseilung um ein zentrales Aramid Tragorgan
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Aramid
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V |
| Mindestbiegeradius | bei Verlegung und Montage (fest verlegt): 5 x d
bei wiederholten Wickelvorgängen (bewegt): 7,5 x d
umgelenkt über Rollen (bewegt): 10 x d |
| Temperaturbereich | nicht bewegt: -50/+90°C bewegt: -40/+90°C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut |
| UV-Beständigkeit | sehr gut - durch die Mantelfarbe schwarz wird diese Eigenschaft verbessert |
| Zugbeanspruchung | nach DIN VDE 0298-3 Abschnitt 7.1 |
| Mechanische Eigenschaften | Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel in hohem Maße erfüllt, sind: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigket - hohe Schlagzähigkeit |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000 V
bei Verlegung und Montage (fest verlegt): 5 x d
bei wiederholten Wickelvorgängen (bewegt): 7,5 x d
umgelenkt über Rollen (bewegt): 10 x d
nicht bewegt: -50/+90°C
bewegt: -40/+90°C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
sehr gut - durch die Mantelfarbe schwarz wird diese Eigenschaft verbessert
nach DIN VDE 0298-3 Abschnitt 7.1
Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel in hohem Maße erfüllt, sind:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigket
- hohe Schlagzähigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Cu-Zahl |
Leitungs- gewicht ≈ |
Zugbeanspruchung zentrales Tragorgan max. |
Außen-ø ± 10% | |
|---|---|---|---|---|---|---|
| L07244610 | 46 G 1,00 mm² | 441,6 kg/km | 992 kg/km | 25 kN | 28,2 mm | Artikel anfragen |
| L07244910 | 49 G 1,00 mm² | 470,4 kg/km | 1130 kg/km | 25 kN | 30,7 mm | Artikel anfragen |
| L07242425 | 24 G 2,50 mm² | 576 kg/km | 908 kg/km | 25 kN | 24,3 mm | Artikel anfragen |
| L07243025 | 30 G 2,50 mm² | 720 kg/km | 1199 kg/km | 25 kN | 28,1 mm | Artikel anfragen |
| L07243625 | 36 G 2,50 mm² | 864 kg/km | 1473 kg/km | 25 kN | 32,5 mm | Artikel anfragen |
| L07244225 | 42 G 2,50 mm² | 1008 kg/km | 1770 kg/km | 25 kN | 35,8 mm | Artikel anfragen |
| L07244425 | 44 G 2,50 mm² | 1056 kg/km | 1877 kg/km | 25 kN | 37 mm | Artikel anfragen |
| L07245625 | 56 G 2,50 mm² | 1344 kg/km | 2665 kg/km | 25 kN | 45,7 mm | Artikel anfragen |
Querschnitt
gewicht ≈
zentrales Tragorgan max.
± 10%
Bei Bestellung Wickellängen angeben. ─ Weitere Abmessungen und Farben auf Anfrage.
