VFD Lean TR

Typ TC-ER und MTW, geschirmtes Variable Frequency Drive Tray Cable

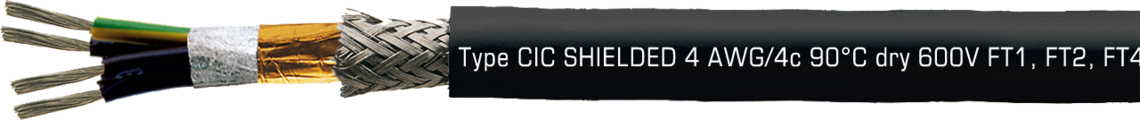

Aufdruck-Beispiel für VFD Lean TR 08610404: SAB BRÖCKSKES · D-VIERSEN · VFD Lean TR 4 AWG/4c 08610404 THHN (UL) Type TC-ER 90°C 600V, Oil I, Sunlight Resistant, Direct Burial, FT4 (UL) WTTC 90°C 1000V...

Datenblatt für VFD Lean TR herunterladen

Fragen zu unseren Produkten?

Anwendung

Die VFD Lean TR Typ MTW und WTTC ist eine geschirmte Variable Frequency Drive Leitung. Sie wird als Versorgungsleitung zwischen drehzahlgeregeltem Antrieb und drehzahlgeregeltem Motor verwendet. Außerdem wird sie als Verbindung von variablen Steuereinheiten zu variablen Frequenzmotoren verwendet.

Besondere Merkmale

Verbindung von variablen Steuereinheiten zu variablen Frequenzmotoren
reduzierter Biegeradius
WTTC: UL Subject 2277
TC: UL Standard 1277
(UL)/(cUL) approbiert

Aufbau

Leiter	18 AWG - 12 AWG: verzinnte Cu-Litze nach DIN VDE 0295 Klasse 5 + IEC 60228 Klasse 5 + HD 383 Klasse 5 10 AWG - 2 AWG: Klasse K nach ASTM B 172
Isolierhülle	Spezial PVC/Nylon
Aderkennzeichnung	schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck und ein grüngelber Schutzleiter
Verseilung	in Lagen
Bewicklung	Vlies
Abschirmung	doppelt geschirmt, Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	speziell UV- und ölbeständiges PVC
Mantelfarbe	schwarz (RAL 9005)

Leiter

18 AWG - 12 AWG: verzinnte Cu-Litze nach DIN VDE 0295 Klasse 5 + IEC 60228 Klasse 5 + HD 383 Klasse 5

10 AWG - 2 AWG: Klasse K nach ASTM B 172

Isolierhülle

Spezial PVC/Nylon

Aderkennzeichnung

schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck und ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Vlies

Abschirmung

doppelt geschirmt, Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

speziell UV- und ölbeständiges PVC

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Spannung	(UL)/c(UL): 600 V UL-AWM/CSA-AWM: 1000 V (UL) WTTC: 1000 V
Prüfspannung	Ader/Ader: 7500 V Ader/Schirm: 3000 V
Mindestbiegeradius	12 x d
Temperatur	UL-AWM: bis +105°C UL-AWM nicht bewegt: -25°C UL/c(UL)/CSA-AWM: bis +90°C
Brennverhalten	(UL)/c(UL) FT4, c(UL)/CSA-AWM FT1, FT2
Ölbeständigkeit I	ja
UV-Beständigkeit	ja
Exposed Runs	ja
Direct Burial	ja
Machinery Area	ja
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Spannung

(UL)/c(UL): 600 V

UL-AWM/CSA-AWM: 1000 V

(UL) WTTC: 1000 V

Prüfspannung

Ader/Ader: 7500 V

Ader/Schirm: 3000 V

Mindestbiegeradius

12 x d

Temperatur

UL-AWM: bis +105°C

UL-AWM nicht bewegt: -25°C

UL/c(UL)/CSA-AWM: bis +90°C

Brennverhalten

(UL)/c(UL) FT4, c(UL)/CSA-AWM FT1, FT2

Ölbeständigkeit I

UV-Beständigkeit

Exposed Runs

Direct Burial

Machinery Area

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
08611804	4 x 18 AWG	0,21 mm	9 mm	62,2 kg/km	111 kg/km	Artikel anfragen
08611604	4 x 16 AWG	0,26 mm	9,7 mm	83,9 kg/km	135 kg/km	Artikel anfragen
08611404	4 x 14 AWG	0,26 mm	10,6 mm	125,2 kg/km	178 kg/km	Artikel anfragen
08611204	4 x 12 AWG	0,26 mm	12 mm	192,4 kg/km	264 kg/km	Artikel anfragen
08611004	4 x 10 AWG	0,26 mm	15,3 mm	297,2 kg/km	413 kg/km	Artikel anfragen
08610804	4 x 8 AWG	0,26 mm	19,4 mm	461,9 kg/km	640 kg/km	Artikel anfragen
08610604	4 x 6 AWG	0,26 mm	23,9 mm	682,9 kg/km	942 kg/km	Artikel anfragen
08610404	4 x 4 AWG	0,26 mm	28,4 mm	1020,9 kg/km	1363 kg/km	Artikel anfragen
08610204	4 x 2 AWG	0,26 mm	32,7 mm	1512,5 kg/km	1909 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x
Querschnitt

Größter
Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

08611804

4 x 18 AWG

0,21 mm

9 mm

62,2 kg/km

111 kg/km

Artikel anfragen

08611604

4 x 16 AWG

0,26 mm

9,7 mm

83,9 kg/km

135 kg/km

Artikel anfragen

08611404

4 x 14 AWG

0,26 mm

10,6 mm

125,2 kg/km

178 kg/km

Artikel anfragen

08611204

4 x 12 AWG

0,26 mm

12 mm

192,4 kg/km

264 kg/km

Artikel anfragen

08611004

4 x 10 AWG

0,26 mm

15,3 mm

297,2 kg/km

413 kg/km

Artikel anfragen

08610804

4 x 8 AWG

0,26 mm

19,4 mm

461,9 kg/km

640 kg/km

Artikel anfragen

08610604

4 x 6 AWG

0,26 mm

23,9 mm

682,9 kg/km

942 kg/km

Artikel anfragen

08610404

4 x 4 AWG

0,26 mm

28,4 mm

1020,9 kg/km

1363 kg/km

Artikel anfragen

08610204

4 x 2 AWG

0,26 mm

32,7 mm

1512,5 kg/km

1909 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
