VFD Dual TR

Typ TC-ER und MTW, doppelt geschirmtes Variable Frequency Drive Tray Cable

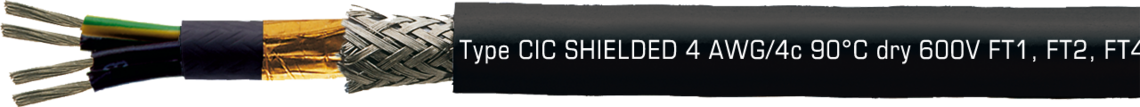

Aufdruck-Beispiel für VFD Dual TR 08620404: SAB BRÖCKSKES · D-VIERSEN · VFD Dual TR 4 AWG/4c 08620404 THHN (UL) Type TC-ER 90°C 600V, Oil I, Sunlight Resistant, Direct Burial, FT4 (UL) WTTC 90°C 1000V...

Datenblatt für VFD Dual TR herunterladen

Fragen zu unseren Produkten?

Anwendung

Die VFD Dual TR Typ TC und WTTC ist eine doppelt geschirmte Variable Frequency Drive Leitung. Sie wird als Verbindung von variablen Steuereinheiten zu variablen Frequenzmotoren verwendet. Außerdem wird sie als Versorgungsleitung zwischen drehzahlgeregeltem Antrieb und drehzahlgeregeltem Motor verwendet.

Besondere Merkmale

Verbindung von variablen Steuereinheiten zu variablen Frequenzmotoren
Innenmantel für zusätzlichen Schutz
WTTC: UL Subject 2277
TC: UL Standard 1277
(UL)/(cUL) approbiert

Aufbau

Leiter	18 AWG - 12 AWG: verzinnte Cu-Litze nach DIN VDE 0295 Klasse 5 +IEC 60228 Klasse 5 + HD 383 Klasse 5 10 AWG - 2 AWG: Klasse K nach ASTM B 172
Isolierhülle	Spezial PVC/Nylon
Aderkennzeichnung	schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck und ein grüngelber Schutzleiter
Verseilung	in Lagen
Innenmantel	Spezial PVC, Farbe schwarz
Abschirmung	doppelt geschirmt, Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	speziell UV- und ölbeständiges PVC
Mantelfarbe	schwarz (RAL 9005)

Leiter

18 AWG - 12 AWG: verzinnte Cu-Litze nach DIN VDE 0295 Klasse 5 +IEC 60228 Klasse 5 + HD 383 Klasse 5

10 AWG - 2 AWG: Klasse K nach ASTM B 172

Isolierhülle

Spezial PVC/Nylon

Aderkennzeichnung

schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck und ein grüngelber Schutzleiter

Verseilung

in Lagen

Innenmantel

Spezial PVC, Farbe schwarz

Abschirmung

doppelt geschirmt, Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

speziell UV- und ölbeständiges PVC

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Spannung	(UL)/c(UL): 600 V UL-AWM/CSA-AWM: 1000 V (UL) WTTC: 1000 V
Prüfspannung	Ader/Ader: 7500 V Ader/Schirm: 3000 V
Mindestbiegeradius	12 x d
Temperatur	UL-AWM: bis +105°C UL-AWM nicht bewegt: -25°C UL/c(UL)/CSA-AWM: bis +90°C
Brennverhalten	(UL)/c(UL) FT4, c(UL)/CSA-AWM FT1, FT2
Ölbeständigkeit I	ja
UV-Beständigkeit	ja
Exposed Runs	ja
Direct Burial	ja
Machinery Area	ja
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Spannung

(UL)/c(UL): 600 V

UL-AWM/CSA-AWM: 1000 V

(UL) WTTC: 1000 V

Prüfspannung

Ader/Ader: 7500 V

Ader/Schirm: 3000 V

Mindestbiegeradius

12 x d

Temperatur

UL-AWM: bis +105°C

UL-AWM nicht bewegt: -25°C

UL/c(UL)/CSA-AWM: bis +90°C

Brennverhalten

(UL)/c(UL) FT4, c(UL)/CSA-AWM FT1, FT2

Ölbeständigkeit I

UV-Beständigkeit

Exposed Runs

Direct Burial

Machinery Area

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
08621804	4 x 18 AWG	0,21 mm	9,9 mm	64,7 kg/km	141 kg/km	Artikel anfragen
08621604	4 x 16 AWG	0,26 mm	10,6 mm	86,8 kg/km	169 kg/km	Artikel anfragen
08621404	4 x 14 AWG	0,26 mm	11,7 mm	150 kg/km	230 kg/km	Artikel anfragen
08621204	4 x 12 AWG	0,26 mm	12,9 mm	197,7 kg/km	291 kg/km	Artikel anfragen
08621004	4 x 10 AWG	0,26 mm	17,2 mm	321 kg/km	491 kg/km	Artikel anfragen
08620804	4 x 8 AWG	0,26 mm	22,2 mm	476,2 kg/km	772 kg/km	Artikel anfragen
08620604	4 x 6 AWG	0,26 mm	26,3 mm	712,2 kg/km	1087 kg/km	Artikel anfragen
08620404	4 x 4 AWG	0,26 mm	30,8 mm	1044,4 kg/km	1528 kg/km	Artikel anfragen
08620204	4 x 2 AWG	0,26 mm	35,1 mm	1533,7 kg/km	2095 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x
Querschnitt

Größter
Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

08621804

4 x 18 AWG

0,21 mm

9,9 mm

64,7 kg/km

141 kg/km

Artikel anfragen

08621604

4 x 16 AWG

0,26 mm

10,6 mm

86,8 kg/km

169 kg/km

Artikel anfragen

08621404

4 x 14 AWG

0,26 mm

11,7 mm

150 kg/km

230 kg/km

Artikel anfragen

08621204

4 x 12 AWG

0,26 mm

12,9 mm

197,7 kg/km

291 kg/km

Artikel anfragen

08621004

4 x 10 AWG

0,26 mm

17,2 mm

321 kg/km

491 kg/km

Artikel anfragen

08620804

4 x 8 AWG

0,26 mm

22,2 mm

476,2 kg/km

772 kg/km

Artikel anfragen

08620604

4 x 6 AWG

0,26 mm

26,3 mm

712,2 kg/km

1087 kg/km

Artikel anfragen

08620404

4 x 4 AWG

0,26 mm

30,8 mm

1044,4 kg/km

1528 kg/km

Artikel anfragen

08620204

4 x 2 AWG

0,26 mm

35,1 mm

1533,7 kg/km

2095 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
