TR 600 CY Lean

Typ TC, MTW und WTTC, geschirmtes UV- und ölbeständiges, flexibles Tray Cable und Machine-Tool Cable mit schwarzen Adern

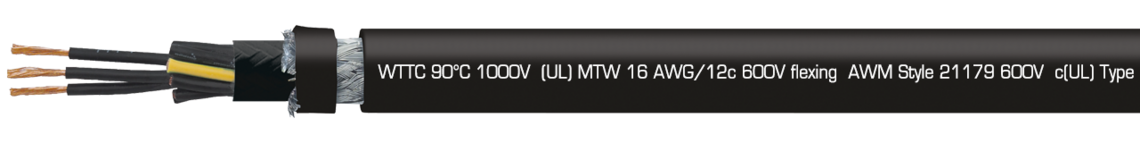

Aufdruck-Beispiel für TR 600 CY lean 32241625: SAB BRÖCKSKES · D-VIERSEN · TR 600 CY Lean 16 AWG/12c 32241612 TFFN (UL) Type TC-ER 90°C 600V, Oil Resistant I, Sunlight Resistant, Direct Burial, FT4 (UL) WTTC 90°C 1000V (UL) MTW 16 AWG/12c 600V flexing AWM Style 21179 600V c(UL) Type CIC SHIELDED 90°C dry 600V FT1 FT2 FT4 CE

Datenblatt für TR 600 CY Lean herunterladen

Fragen zu unseren Produkten?

Anwendung

Das Tray Cable und Machine Tool Cable ist UV- und ölbeständig, mit schwarzen Adern und einer Cu-Gesamtabschirmung. Es ist flexibel und für den Einsatz an CNC-Maschinen, Schleifmaschinen und Flaschenfüllanlagen geeignet.

Besondere Merkmale

Flexible Leitungen für den Einsatz als Tray Cable
ölbeständig
UV-Beständig
NFPA 79 für Industrieanlagen
WTTC Zulassung
WTTC: UL Subject 2277
TC: UL Standard 1277
(UL)/(cUL) approbiert

Aufbau

Leiter	blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295 Klasse 5 + UL Standard 758 Tabelle 5.1 + UL 1581 Tabelle 20.1
Isolierhülle	spezial PVC/Nylon
Aderkennzeichnung	schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck; ab 3 Adern ein grüngelber Schutzleiter
Verseilung	in Lagen
Bewicklung	PETP-Folie
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	speziell UV- und ölbeständiges PVC
Mantelfarbe	schwarz (RAL 9005)

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295 Klasse 5 + UL Standard 758 Tabelle 5.1 + UL 1581 Tabelle 20.1

Isolierhülle

spezial PVC/Nylon

Aderkennzeichnung

schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck; ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

speziell UV- und ölbeständiges PVC

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Spannung	UL-AWM/(UL)/c(UL): 600 V (UL) WTTC: 1000 V
Prüfspannung	AWG 18-10 = 6000 V AWG 8-2 = 7500 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Strahlenbeständigkeit	8 x 10^7 cJ/kg
Temperatur	UL-AWM: bis +105°C UL-AWM nicht bewegt: -25°C (UL)/c(UL): bis +90°C
Brennverhalten	(UL) FT4 und c(UL) FT1, FT2, FT4
Ölbeständigkeit I	ja
UV-Beständigkeit	ja
Exposed Runs	ja
Direct Burial	ja
Machinery Area	ja
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Spannung

UL-AWM/(UL)/c(UL): 600 V

(UL) WTTC: 1000 V

Prüfspannung

AWG 18-10 = 6000 V

AWG 8-2 = 7500 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Strahlenbeständigkeit

8 x 10^7 cJ/kg

Temperatur

UL-AWM: bis +105°C

UL-AWM nicht bewegt: -25°C

(UL)/c(UL): bis +90°C

Brennverhalten

(UL) FT4 und c(UL) FT1, FT2, FT4

Ölbeständigkeit I

UV-Beständigkeit

Exposed Runs

Direct Burial

Machinery Area

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.
32241603	3 x 16 AWG	0,26 mm	8,8 mm	66,9 kg/km	109 kg/km
32241604	4 x 16 AWG	0,26 mm	9,5 mm	83,8 kg/km	132 kg/km
32241605	5 x 16 AWG	0,26 mm	10,3 mm	101,1 kg/km	158 kg/km
32241607	7 x 16 AWG	0,26 mm	11,4 mm	148,6 kg/km	209 kg/km
32241612	12 x 16 AWG	0,26 mm	15,4 mm	269,7 kg/km	369 kg/km
32241618	18 x 16 AWG	0,26 mm	17,7 mm	369,6 kg/km	502 kg/km
32241625	25 x 16 AWG	0,26 mm	20,8 mm	486,2 kg/km	653 kg/km
32241403	3 x 14 AWG	0,26 mm	9,7 mm	98,3 kg/km	142 kg/km
32241404	4 x 14 AWG	0,26 mm	10,5 mm	125,2 kg/km	175 kg/km
32241405	5 x 14 AWG	0,26 mm	11,6 mm	173,9 kg/km	226 kg/km
32241407	7 x 14 AWG	0,26 mm	12,6 mm	222,6 kg/km	282 kg/km
32241412	12 x 14 AWG	0,26 mm	17 mm	386,6 kg/km	487 kg/km
32241418	18 x 14 AWG	0,26 mm	19,7 mm	556,5 kg/km	685 kg/km
32241425	25 x 14 AWG	0,26 mm	24,4 mm	766,2 kg/km	974 kg/km
32241204	4 x 12 AWG	0,31 mm	12,1 mm	207,8 kg/km	256 kg/km
32241205	5 x 12 AWG	0,31 mm	13,2 mm	251,7 kg/km	311 kg/km
32241207	7 x 12 AWG	0,31 mm	15,3 mm	354,8 kg/km	435 kg/km
32241004	4 x 10 AWG	0,31 mm	15,1 mm	316,3 kg/km	405 kg/km
32241005	5 x 10 AWG	0,31 mm	16,5 mm	386 kg/km	490 kg/km
32241007	7 x 10 AWG	0,31 mm	17,9 mm	513,9 kg/km	617 kg/km
32240804	4 x 8 AWG	0,41 mm	19 mm	461,3 kg/km	619 kg/km
32240604	4 x 6 AWG	0,41 mm	23,7 mm	682,5 kg/km	932 kg/km
32240404	4 x 4 AWG	0,41 mm	28,3 mm	1020,7 kg/km	1359 kg/km
32240204	4 x 2 AWG	0,41 mm	32,4 mm	1511,3 kg/km	1875 kg/km

Art.-Nr.

Aderzahl x Querschnitt

Größter Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungsgewicht ca.

32241603

3 x 16 AWG

0,26 mm

8,8 mm

66,9 kg/km

109 kg/km

32241604

4 x 16 AWG

0,26 mm

9,5 mm

83,8 kg/km

132 kg/km

32241605

5 x 16 AWG

0,26 mm

10,3 mm

101,1 kg/km

158 kg/km

32241607

7 x 16 AWG

0,26 mm

11,4 mm

148,6 kg/km

209 kg/km

32241612

12 x 16 AWG

0,26 mm

15,4 mm

269,7 kg/km

369 kg/km

32241618

18 x 16 AWG

0,26 mm

17,7 mm

369,6 kg/km

502 kg/km

32241625

25 x 16 AWG

0,26 mm

20,8 mm

486,2 kg/km

653 kg/km

32241403

3 x 14 AWG

0,26 mm

9,7 mm

98,3 kg/km

142 kg/km

32241404

4 x 14 AWG

0,26 mm

10,5 mm

125,2 kg/km

175 kg/km

32241405

5 x 14 AWG

0,26 mm

11,6 mm

173,9 kg/km

226 kg/km

32241407

7 x 14 AWG

0,26 mm

12,6 mm

222,6 kg/km

282 kg/km

32241412

12 x 14 AWG

0,26 mm

17 mm

386,6 kg/km

487 kg/km

32241418

18 x 14 AWG

0,26 mm

19,7 mm

556,5 kg/km

685 kg/km

32241425

25 x 14 AWG

0,26 mm

24,4 mm

766,2 kg/km

974 kg/km

32241204

4 x 12 AWG

0,31 mm

12,1 mm

207,8 kg/km

256 kg/km

32241205

5 x 12 AWG

0,31 mm

13,2 mm

251,7 kg/km

311 kg/km

32241207

7 x 12 AWG

0,31 mm

15,3 mm

354,8 kg/km

435 kg/km

32241004

4 x 10 AWG

0,31 mm

15,1 mm

316,3 kg/km

405 kg/km

32241005

5 x 10 AWG

0,31 mm

16,5 mm

386 kg/km

490 kg/km

32241007

7 x 10 AWG

0,31 mm

17,9 mm

513,9 kg/km

617 kg/km

32240804

4 x 8 AWG

0,41 mm

19 mm

461,3 kg/km

619 kg/km

32240604

4 x 6 AWG

0,41 mm

23,7 mm

682,5 kg/km

932 kg/km

32240404

4 x 4 AWG

0,41 mm

28,3 mm

1020,7 kg/km

1359 kg/km

32240204

4 x 2 AWG

0,41 mm

32,4 mm

1511,3 kg/km

1875 kg/km
