H05V-K MTW/TEW

PVC-isolierte Verdrahtungsleitung nach NFPA 79 für Industrieanlagen, gemäß HAR/VDE/UL/CSA

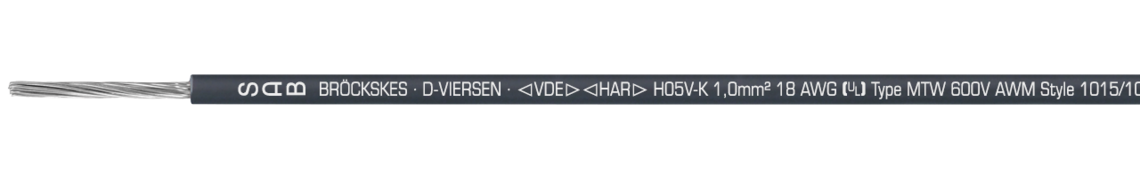

Aufdruck-Beispiel für H05V-K/MTW/TEW 31660180: SAB BRÖCKSKES · D-VIERSEN · < VDE > < HAR > H05V-K 1,0 mm² 18 AWG (UL) Type MTW 600V AWM Style 1015/10519 105°C 600V VW1 CSA Type TEW 105°C 600V FT1 CE

Datenblatt für H05V-K MTW/TEW herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Beispielhafte Einsatzgebiete für die H05V-K PVC isolierte Aderleitung sind z.B. der Schaltschrankbau, Geräte und Einrichtungen der Kommunikationstechnik, Haushaltsgeräte, Generatoren-, Transformatoren- und Maschinenbau.

Produktvorteile

300 V /500 V
flexibler Leiter
harmonisiert nach europäischen Normen
MTW (Machine Tool Wire)
TEW (Thermoplastic Equipment Wire)
NFPA 79 für Industrieanlagen

Konstruktion

Leiter	verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Isolierhülle	PVC, TI1 nach EN 50363-3 + VDE 0207-363-3
Mantelfarbe	schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

PVC, TI1 nach EN 50363-3 + VDE 0207-363-3

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Nennspannung	DIN VDE: Uo/U 300/500 V UL/CSA: 600 V
Prüfspannung	2000 V
Mindestbiegeradius	4 x d
Temperaturbereich	UL-AWM/CSA: bis +105 °C (UL) MTW: bis +90 °C DIN VDE nicht bewegt: -40/+70°C DIN VDE bewegt: +5/+70°C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, CSA FT1
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

DIN VDE: Uo/U 300/500 V

UL/CSA: 600 V

Prüfspannung

2000 V

Mindestbiegeradius

4 x d

Temperaturbereich

UL-AWM/CSA: bis +105 °C

(UL) MTW: bis +90 °C

DIN VDE nicht bewegt: -40/+70°C

DIN VDE bewegt: +5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL VW-1, CSA FT1

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Nennquerschnitt	Größter Einzeldraht ø	Außen-ø ca.	Cu-Zahl	Leitungs- gewicht ca.
31660150	0,50 mm²	0,21 mm	2,5 mm	5,1 kg/km	11 kg/km	Artikel anfragen
31660175	0,75 mm²	0,21 mm	2,7 mm	7,2 kg/km	14 kg/km	Artikel anfragen
31660180	1,00 mm²	0,21 mm	2,8 mm	9,6 kg/km	16 kg/km	Artikel anfragen

Art.-Nr.

Nennquerschnitt

Größter
Einzeldraht ø

Außen-ø ca.

Cu-Zahl

Leitungs-
gewicht ca.

31660150

0,50 mm²

0,21 mm

2,5 mm

5,1 kg/km

11 kg/km

Artikel anfragen

31660175

0,75 mm²

0,21 mm

2,7 mm

7,2 kg/km

14 kg/km

Artikel anfragen

31660180

1,00 mm²

0,21 mm

2,8 mm

9,6 kg/km

16 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
