SAB S 745 - Exploration

dauerflexible Steuerleitung, robust und ölbeständig

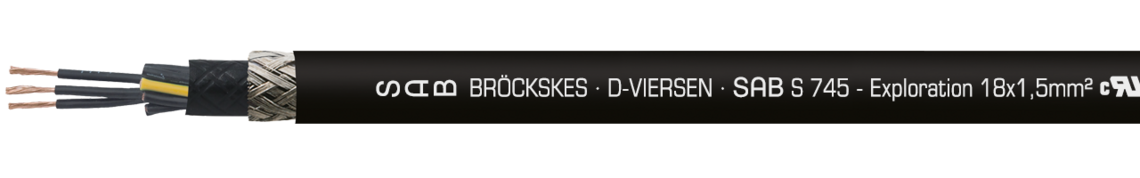

Aufdruck-Beispiel für SAB S 745 - Exploration 07451815: SAB BRÖCKSKES · D-VIERSEN · SAB S 745 - Exploration 18x1,5mm² cULus AWM Style 21233 80°C 1000V AWM I/II A/B 80°C 1000V FT1 FT2  0745-0715  CE

Aufdruck-Beispiel für SAB S 745 - Exploration 07451815: SAB BRÖCKSKES · D-VIERSEN · SAB S 745 - Exploration 18x1,5mm² cULus AWM Style 21233 80°C 1000V AWM I/II A/B 80°C 1000V FT1 FT2 0745-0715 CE

Anwendung

Halogenfreie, geschirmte Steuerleitung für dauerflexible Beanspruchung in Energieführungsketten in rauer Umgebung von u.a. Bohranlagen oder im Nassbereich von Werkzeugmaschinen und Produktionsstraßen. Im Innen- und Außenbereich.

Besondere Merkmale

  • UL/cUL approbiert
  • extrem breiter Temperatureinsatzbereich
  • geringer Außendurchmesser
  • geringes Leitungsgewicht
  • lange Verfahrwege möglich
  • sehr gute EMV-Eigenschaft

Zusatzinformationen

Hybridleitung auf Anfrage

Aufbau

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

SABIX®

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck

nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter

Innenmantel

SABIX®

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Mantelfarbe

schwarz (RAL 9005)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

SABIX®

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck

nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter

Innenmantel

SABIX®

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Nennspannung

Uo/U 300/500 V

Spannung UL/cUL

600 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

dauerflexibel: 10 x d

Temperaturbereich

DIN VDE nicht bewegt: -50/+90 °C

DIN VDE bewegt*: -45/+90 °C

UL/cUL: bis +80 °C



*geschützte Verlegung

Kältebeständigkeit

-50°C nach DIN EN 60811-506

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend

nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1 FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

MUD-Beständigkeit

sehr gut - nach IEC 60092-360, IEC 61892-4, NEK TS 606

UV-Beständigkeit

nach HD 605 S1

Ozonbeständigkeit

nach DIN EN 50396

Salzwasserbeständig

nach UL 1309

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Spannung UL/cUL

600 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

dauerflexibel: 10 x d

Temperaturbereich

DIN VDE nicht bewegt: -50/+90 °C

DIN VDE bewegt*: -45/+90 °C

UL/cUL: bis +80 °C



*geschützte Verlegung

Kältebeständigkeit

-50°C nach DIN EN 60811-506

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend

nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1 FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

MUD-Beständigkeit

sehr gut - nach IEC 60092-360, IEC 61892-4, NEK TS 606

UV-Beständigkeit

nach HD 605 S1

Ozonbeständigkeit

nach DIN EN 50396

Salzwasserbeständig

nach UL 1309

Abmessungen

Art.-Nr. Aderzahl x Querschnitt Größter Einzeldraht ø Außen-ø ± 5% Cu-Zahl Leitungsgewicht ca.
074503153 x 1,50 mm²0,16 mm7,8 mm66,8 kg/km97 kg/km Artikel anfragen
074505155 x 1,50 mm²0,16 mm9,1 mm96,1 kg/km136 kg/km Artikel anfragen
0745181518 x 1,50 mm²0,16 mm15,5 mm287,9 kg/km402 kg/km Artikel anfragen
0745251525 x 1,50 mm²0,16 mm19 mm469,8 kg/km608 kg/km Artikel anfragen
074503253 x 2,50 mm²0,16 mm10,1 mm102,3 kg/km157 kg/km Artikel anfragen
074505255 x 2,50 mm²0,16 mm11,3 mm171 kg/km233 kg/km Artikel anfragen
0745182518 x 2,50 mm²0,16 mm26,2 mm542,7 kg/km702 kg/km Artikel anfragen
0745252525 x 2,50 mm²0,16 mm24,9 mm744,7 kg/km989 kg/km Artikel anfragen
074504404 x 4,00 mm²0,16 mm12,5 mm202,3 kg/km271 kg/km Artikel anfragen
074501601 x 6,00 mm²0,21 mm6,4 mm75,2 kg/km88 kg/km Artikel anfragen
074504604 x 6,00 mm²0,21 mm15,3 mm327,9 kg/km423 kg/km Artikel anfragen
074501611 x 10,0 mm²0,21 mm7,4 mm117,3 kg/km135 kg/km Artikel anfragen
074501621 x 16,0 mm²0,21 mm8,6 mm179,8 kg/km198 kg/km Artikel anfragen
074504624 x 16,0 mm²0,21 mm22,3 mm743 kg/km977 kg/km Artikel anfragen
074501631 x 25,0 mm²0,21 mm10,6 mm287,6 kg/km304 kg/km Artikel anfragen
074501651 x 50,0 mm²0,31 mm14,7 mm576,9 kg/km605 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x Querschnitt
Größter Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungsgewicht ca.
07450315
3 x 1,50 mm²
0,16 mm
7,8 mm
66,8 kg/km
97 kg/km
07450515
5 x 1,50 mm²
0,16 mm
9,1 mm
96,1 kg/km
136 kg/km
07451815
18 x 1,50 mm²
0,16 mm
15,5 mm
287,9 kg/km
402 kg/km
07452515
25 x 1,50 mm²
0,16 mm
19 mm
469,8 kg/km
608 kg/km
07450325
3 x 2,50 mm²
0,16 mm
10,1 mm
102,3 kg/km
157 kg/km
07450525
5 x 2,50 mm²
0,16 mm
11,3 mm
171 kg/km
233 kg/km
07451825
18 x 2,50 mm²
0,16 mm
26,2 mm
542,7 kg/km
702 kg/km
07452525
25 x 2,50 mm²
0,16 mm
24,9 mm
744,7 kg/km
989 kg/km
07450440
4 x 4,00 mm²
0,16 mm
12,5 mm
202,3 kg/km
271 kg/km
07450160
1 x 6,00 mm²
0,21 mm
6,4 mm
75,2 kg/km
88 kg/km
07450460
4 x 6,00 mm²
0,21 mm
15,3 mm
327,9 kg/km
423 kg/km
07450161
1 x 10,0 mm²
0,21 mm
7,4 mm
117,3 kg/km
135 kg/km
07450162
1 x 16,0 mm²
0,21 mm
8,6 mm
179,8 kg/km
198 kg/km
07450462
4 x 16,0 mm²
0,21 mm
22,3 mm
743 kg/km
977 kg/km
07450163
1 x 25,0 mm²
0,21 mm
10,6 mm
287,6 kg/km
304 kg/km
07450165
1 x 50,0 mm²
0,31 mm
14,7 mm
576,9 kg/km
605 kg/km

Weitere Abmessungen und Farben auf Anfrage.
