SC 700 C HDTR

Besilen® isolierte Litze mit Cu-Gesamtabschirmung und Besilen®-Außenmantel, UL/cUL approbiert

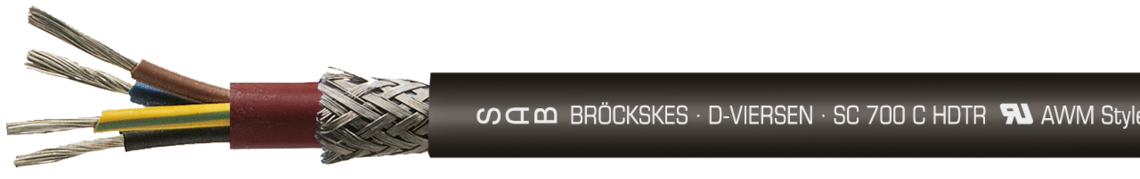

Aufdruck-Beispiel für SC 700 C HDTR 01260410:
SAB BRÖCKSKES · D-VIERSEN · SC 700 C HDTR UL AWM Style 4511 200°C 60OV cUL AWM I/II A/B 200°C 600V FT1 FT2 CE

Aufdruck-Beispiel für SC 700 C HDTR 01260410: SAB BRÖCKSKES · D-VIERSEN · SC 700 C HDTR UL AWM Style 4511 200°C 60OV cUL AWM I/II A/B 200°C 600V FT1 FT2 CE

Anwendung/Beschreibung

Die geschirmte, UL/cUL approbierte Schlauchleitung ist wärmebeständig und kann bis zu einer Temperatur von bis zu +200°C eingesetzt werden.

Produktvorteile

  • geschirmt - gute EMV-Eigenschaften
  • halogenfrei
  • kälteflexibel
  • wärmebeständig
  • UL/cUL approbiert

Konstruktion

Leiter

< 10 mm2: vernickelte Cu-Litze

≥ 10 mm2: verzinnte Cu-Litze

nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Besilen®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter, ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter

Verseilung

in Lagen

Innenmaterial

Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1

Mantelfarbe

schwarz (ähnlich RAL 9011)

Leiter

< 10 mm2: vernickelte Cu-Litze

≥ 10 mm2: verzinnte Cu-Litze

nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Besilen®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter, ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter

Verseilung

in Lagen

Innenmaterial

Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1

Mantelfarbe

schwarz (ähnlich RAL 9011)

Technische Daten

Nennspannung

Uo/U 300/500 V

Spannung UL/cUL

600 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Strahlenbeständigkeit

2 x 10⁷ cJ/kg

Temperaturbereich

UL/cUL: bis zu +200 °C

nicht bewegt: DIN VDE: -40/+180 °C

bewegt: -25/+180 °C

kurzzeitig: -25/+250 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, c(UL) FT1 + FT2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Spannung UL/cUL

600 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Strahlenbeständigkeit

2 x 10⁷ cJ/kg

Temperaturbereich

UL/cUL: bis zu +200 °C

nicht bewegt: DIN VDE: -40/+180 °C

bewegt: -25/+180 °C

kurzzeitig: -25/+250 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, c(UL) FT1 + FT2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L012602072 x 0,75 mm²0,21 mm8,2 mm37 kg/km87 kg/km Artikel anfragen
L012603073 x 0,75 mm²0,21 mm8,5 mm44,4 kg/km97 kg/km Artikel anfragen
L012604074 x 0,75 mm²0,21 mm9 mm55 kg/km112 kg/km Artikel anfragen
L012605075 x 0,75 mm²0,21 mm9,7 mm62,9 kg/km129 kg/km Artikel anfragen
L012602102 x 1,00 mm²0,21 mm8,4 mm42 kg/km93 kg/km Artikel anfragen
L012603103 x 1,00 mm²0,21 mm8,7 mm54,7 kg/km115 kg/km Artikel anfragen
L012604104 x 1,00 mm²0,21 mm9,3 mm64,8 kg/km123 kg/km Artikel anfragen
L012605105 x 1,00 mm²0,21 mm10,1 mm93,8 kg/km158 kg/km Artikel anfragen
L012607107 x 1,00 mm²0,21 mm11 mm114,3 kg/km187 kg/km Artikel anfragen
L012602152 x 1,50 mm²0,26 mm9,4 mm55,3 kg/km118 kg/km Artikel anfragen
L012603153 x 1,50 mm²0,26 mm10 mm88,8 kg/km149 kg/km Artikel anfragen
L012604154 x 1,50 mm²0,26 mm10,8 mm104,4 kg/km175 kg/km Artikel anfragen
L012605155 x 1,50 mm²0,26 mm11,6 mm125,5 kg/km205 kg/km Artikel anfragen
L012607157 x 1,50 mm²0,26 mm12,8 mm161 kg/km256 kg/km Artikel anfragen
L012602252 x 2,50 mm²0,26 mm11,2 mm99,8 kg/km180 kg/km Artikel anfragen
L012603253 x 2,50 mm²0,26 mm11,7 mm124,5 kg/km207 kg/km Artikel anfragen
L012604254 x 2,50 mm²0,26 mm12,9 mm156,3 kg/km259 kg/km Artikel anfragen
L012605255 x 2,50 mm²0,26 mm14,3 mm187 kg/km312 kg/km Artikel anfragen
L012603403 x 4,00 mm²0,31 mm13,8 mm177,1 kg/km293 kg/km Artikel anfragen
L012604404 x 4,00 mm²0,31 mm14,8 mm221,5 kg/km347 kg/km Artikel anfragen
L012605405 x 4,00 mm²0,31 mm16,7 mm292,3 kg/km449 kg/km Artikel anfragen
L012603603 x 6,00 mm²0,31 mm15,1 mm241,2 kg/km373 kg/km Artikel anfragen
L012604604 x 6,00 mm²0,31 mm16,8 mm330,9 kg/km499 kg/km Artikel anfragen
L012605605 x 6,00 mm²0,31 mm18,1 mm400,8 kg/km568 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L01260207
2 x 0,75 mm²
0,21 mm
8,2 mm
37 kg/km
87 kg/km
L01260307
3 x 0,75 mm²
0,21 mm
8,5 mm
44,4 kg/km
97 kg/km
L01260407
4 x 0,75 mm²
0,21 mm
9 mm
55 kg/km
112 kg/km
L01260507
5 x 0,75 mm²
0,21 mm
9,7 mm
62,9 kg/km
129 kg/km
L01260210
2 x 1,00 mm²
0,21 mm
8,4 mm
42 kg/km
93 kg/km
L01260310
3 x 1,00 mm²
0,21 mm
8,7 mm
54,7 kg/km
115 kg/km
L01260410
4 x 1,00 mm²
0,21 mm
9,3 mm
64,8 kg/km
123 kg/km
L01260510
5 x 1,00 mm²
0,21 mm
10,1 mm
93,8 kg/km
158 kg/km
L01260710
7 x 1,00 mm²
0,21 mm
11 mm
114,3 kg/km
187 kg/km
L01260215
2 x 1,50 mm²
0,26 mm
9,4 mm
55,3 kg/km
118 kg/km
L01260315
3 x 1,50 mm²
0,26 mm
10 mm
88,8 kg/km
149 kg/km
L01260415
4 x 1,50 mm²
0,26 mm
10,8 mm
104,4 kg/km
175 kg/km
L01260515
5 x 1,50 mm²
0,26 mm
11,6 mm
125,5 kg/km
205 kg/km
L01260715
7 x 1,50 mm²
0,26 mm
12,8 mm
161 kg/km
256 kg/km
L01260225
2 x 2,50 mm²
0,26 mm
11,2 mm
99,8 kg/km
180 kg/km
L01260325
3 x 2,50 mm²
0,26 mm
11,7 mm
124,5 kg/km
207 kg/km
L01260425
4 x 2,50 mm²
0,26 mm
12,9 mm
156,3 kg/km
259 kg/km
L01260525
5 x 2,50 mm²
0,26 mm
14,3 mm
187 kg/km
312 kg/km
L01260340
3 x 4,00 mm²
0,31 mm
13,8 mm
177,1 kg/km
293 kg/km
L01260440
4 x 4,00 mm²
0,31 mm
14,8 mm
221,5 kg/km
347 kg/km
L01260540
5 x 4,00 mm²
0,31 mm
16,7 mm
292,3 kg/km
449 kg/km
L01260360
3 x 6,00 mm²
0,31 mm
15,1 mm
241,2 kg/km
373 kg/km
L01260460
4 x 6,00 mm²
0,31 mm
16,8 mm
330,9 kg/km
499 kg/km
L01260560
5 x 6,00 mm²
0,31 mm
18,1 mm
400,8 kg/km
568 kg/km

Weitere Abmessungen und Farben auf Anfrage.
