R 107 translucent

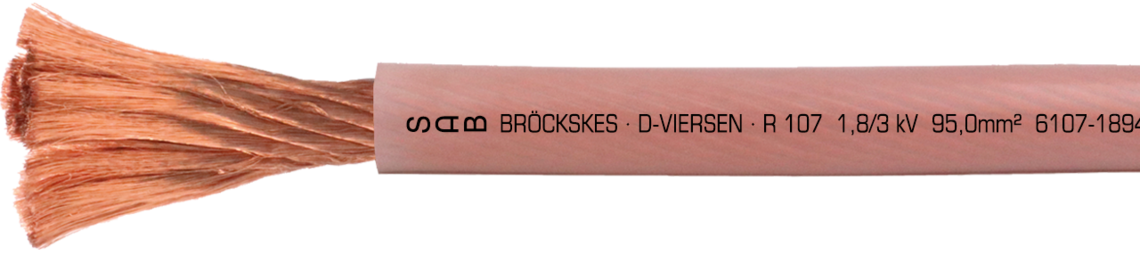

Hochflexible Besilen® isolierte HV Einzelader mit transluzentem Außenmantel
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · R 107 · 1,8/3 kV 95,0 mm² 6107-1894
Anwendung/Beschreibung
EN 45545-2 zertifizierte Leitung für den Einsatz als Stromleitung oder Erdungsleitung in elektrisch betriebenen Bahnen. Durch den Silikon (Besilen®) Außenmantel ist die Kupferlitze bei Temperaturen bis +250°C einsetzbar und weist neben sehr guten elektrischen Eigenschaften weitere Vorteile auf.
Das Silikon isolierte Kupfer-Seil besitzt eine herausragende Flexibilität. Auch bei erhöhten Vibrationen und extremen Temperaturbereichen findet es Anwendung z.B. als Erdungsseil im Kupplungsübergang oder Drehgestell. Im 3.-Schiene Stromabnehmer oder im Pantographen wird es zuverlässig zur Spannungsversorgung eingesetzt.
Zertifiziert nach DIN EN 45545 erfüllt es die hohen Sicherheitsanforderungen für Leitungen in Schienenfahrzeugen.
Produktvorteile
- extrem flexibel
- erfüllt die Brandschutzanforderungen nach EN 45545-2 /
von 1,50 - 10,00 mm²: R15 (EL1A) HL 1 / R16 (EL1B) HL 1-2
ab 16,00 mm²: R15 (EL1A) HL 1-2 / R16 (EL1B) HL 1-3 - ozonbeständig nach DIN EN 50382-2
- halogenfrei
- wärmebeständig
- kälteflexibel
- flammhemmend und selbstverlöschend
- gute Ozon-, UV- und Wetterbeständigkeit
- PFAS-frei
Zusatzinformationen
Die Litze ist auf Wunsch mit verzinnten Litzen möglich!
Konstruktion
| Leiter | blanke Cu-Litze, super-feinstdrähtig |
|---|---|
| Isolierhülle | Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1 |
| Mantelfarbe | transluzent |
blanke Cu-Litze, super-feinstdrähtig
Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1
transluzent
Technische Daten
| Nennspannung | Uo/U 1,8/3,0 kV |
|---|---|
| Prüfspannung | 6500 V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | fest verlegt: 2 x d bewegt: 4 x d |
| Temperaturbereich | nicht bewegt: -50/+180 °C bewegt: -25/+180 °C kurzzeitig: -25/+250 °C |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1 wird erfüllt. Entwicklung von HCl ist < 0,5% nach IEC 60754-1. pH-Wert ist > 4,3 nach IEC 60754-2. Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2. Fluorgehalt < 0,1% nach IEC 60684-2. |
| Flammausbreitung | keine Brandweiterleitung |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Wetterbeständigkeit | sehr gut |
| Ozonbeständigkeit | nach EN 50382-2 + VDE 0260-382-2 |
| Ölbeständigkeit | gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 1,8/3,0 kV
6500 V
nach VDE 0298-4
fest verlegt: 2 x d
bewegt: 4 x d
nicht bewegt: -50/+180 °C
bewegt: -25/+180 °C
kurzzeitig: -25/+250 °C
nach EN 50306-1 + EN 50264-1 wird erfüllt. Entwicklung von HCl ist < 0,5% nach IEC 60754-1.
pH-Wert ist > 4,3 nach IEC 60754-2. Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2.
Fluorgehalt < 0,1% nach IEC 60684-2.
keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
nach EN 50305 + VDE 0260-305
nach IEC 61034 + VDE 0482-1034
sehr gut
nach EN 50382-2 + VDE 0260-382-2
gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Nennquerschnitt |
Größter Einzeldraht ø | Cu-Zahl |
Leitungs- gewicht ≈ |
Außen-ø ± 10% | |
|---|---|---|---|---|---|---|
| L61071891 | 35 mm² | 0,1 mm | 336 kg/km | 435 kg/km | 13,8 mm | Artikel anfragen |
| L61071892 | 50 mm² | 0,1 mm | 480 kg/km | 591 kg/km | 15,7 mm | Artikel anfragen |
| L61071893 | 70 mm² | 0,1 mm | 672 kg/km | 788 kg/km | 17,7 mm | Artikel anfragen |
| L61071894 | 95 mm² | 0,1 mm | 912 kg/km | 1041 kg/km | 19,2 mm | Artikel anfragen |
| L61071895 | 120 mm² | 0,1 mm | 1152 kg/km | 1281 kg/km | 20,9 mm | Artikel anfragen |
| L61071896 | 150 mm² | 0,1 mm | 1440 kg/km | 1588 kg/km | 24,1 mm | Artikel anfragen |
| L61071897 | 185 mm² | 0,15 mm | 1776 kg/km | 1911 kg/km | 25,3 mm | Artikel anfragen |
| L61071898 | 240 mm² | 0,15 mm | 2304 kg/km | 2476 kg/km | 29,8 mm | Artikel anfragen |
| L61071899 | 300 mm² | 0,15 mm | 2880 kg/km | 3094 kg/km | 31,7 mm | Artikel anfragen |
Einzeldraht ø
gewicht ≈
± 10%
Weitere Abmessungen und Farben auf Anfrage.
