SL 863 C

Kapazitätsarme kombinierte PVC-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

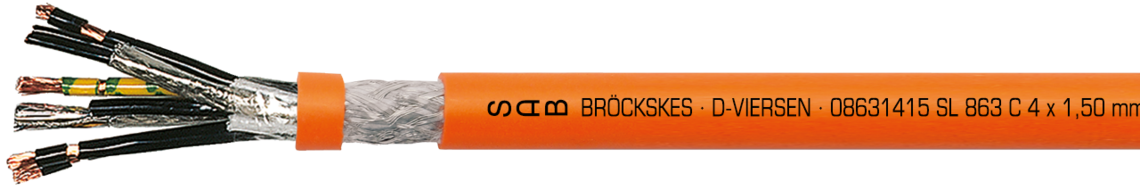

Aufdruck-Beispiel für SL 863 C 08631415: SAB BRÖCKSKES · D-VIERSEN · 08631415 4 x 1,50 mm² + (2 x 1,50 mm²) UL AWM Style 21179 80°C 1000V CE

Datenblatt für SL 863 C herunterladen

Fragen zu unseren Produkten?

Anwendung

Kapazitätsarme kombinierte PVC Motor-Anschlussleitung mit Schirm mit UL Approbation. Neben der kapazitätsarmen Kabel-Konstruktion weist diese Leitung eine sehr hohe Ölbeständigkeit auf und ist besonders gut abisolierbar. Der Kupferschirm verleiht der Leitung besonders gute EMV-Eigenschaften.

Besondere Merkmale

UL approbiert
sehr gute EMV-Eigenschaften
sehr gute Abisolierbarkeit
kapazitätsarme Konstruktion
sehr gute Ölbeständigkeit

Aufbau

Leiter	blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Isolierhülle	Spezial-Polymer
Aderkennzeichnung	Versorgungsadern: schwarz mit Aufdruck Ader 1: U/L1/C/L+ Ader 2: V/L2 Ader 3: W/L3/D/L- und ein grüngelber Schutzleiter Steueradern: schwarz mit Ziffer 5+6
Verseilung	Steueradern paarig
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	PETP-Folie
Verseilung	geschirmte Steuerpaare und Versorgungsadern gemeinsam in Lagen
Bewicklung	PETP-Folie
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PUR
Mantelfarbe	orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

Versorgungsadern: schwarz mit Aufdruck

Ader 1: U/L1/C/L+

Ader 2: V/L2

Ader 3: W/L3/D/L- und ein grüngelber Schutzleiter

Steueradern: schwarz mit Ziffer 5+6

Verseilung

Steueradern paarig

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

PETP-Folie

Verseilung

geschirmte Steuerpaare und Versorgungsadern gemeinsam in Lagen

Bewicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PUR

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung	Versorgungsadern: Uo/U 0,6/1 kV
Spannung UL	Versorgungsadern: 1000 V
Betriebsspitzenspannung	Steueradern: max. 350 V
Spannung UL	Steueradern: 1000 V
Prüfspannung	Versorgungsadern: Ader/Ader 4000 V Ader/Schirm 4000 V Steueradern: Ader/Ader 2000 V Ader/Schirm 2000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Temperaturbereich	nicht bewegt: -30/+70°C bewegt: +0/+70 °C UL bis +80 °C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1
Ölbeständigkeit	sehr gut - TM5 nach EN 50363-4-1 + VDE 0207-363-4-1
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Versorgungsadern: Uo/U 0,6/1 kV

Spannung UL

Versorgungsadern: 1000 V

Betriebsspitzenspannung

Steueradern: max. 350 V

Spannung UL

Steueradern: 1000 V

Prüfspannung

Versorgungsadern:

Ader/Ader 4000 V

Ader/Schirm 4000 V

Steueradern:

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: +0/+70 °C

UL bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1

Ölbeständigkeit

sehr gut - TM5 nach EN 50363-4-1 + VDE 0207-363-4-1

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Abmessung	AWG Versorgungsadern	AWG Steueradern (paarig)	Größter Einzeldraht ø	Außen-ø	Cu-Zahl	Leitungs- gewicht ca.
08631415	4 x 1,50 + (2 x 1,50)	16 / 4c	16 / 1pr	0,26/0,26 mm	10,4 mm	133,4 kg/km	178 kg/km	Artikel anfragen
08631425	4 x 2,50 + (2 x 1,50)	14 / 4c	16 / 1pr	0,26/0,26 mm	12,2 mm	196,7 kg/km	256 kg/km	Artikel anfragen
08631440	4 x 4,00 + (2 x 1,50)	12 / 4c	16 / 1pr	0,31/0,26 mm	13,7 mm	260,0 kg/km	324 kg/km	Artikel anfragen
08631460	4 x 6,00 + (2 x 1,50)	10 / 4c	16 / 1pr	0,31/0,26 mm	16,2 mm	374,9 kg/km	472 kg/km	Artikel anfragen
08631470	4 x 10,00 + (2 x 1,50)	8 / 4c	16 / 1pr	0,41/0,26 mm	18,9 mm	542,3 kg/km	672 kg/km	Artikel anfragen
08631480	4 x 16,00 + (2 x 1,50)	6 / 4c	16 / 1pr	0,41/0,26 mm	23,3 mm	802,2 kg/km	975 kg/km	Artikel anfragen
08631490	4 x 25,00 + (2 x 1,50)	4 / 4c	16 / 1pr	0,41/0,26 mm	26,7 mm	1178,5 kg/km	1363 kg/km	Artikel anfragen
08631495	4 x 35,00 + (2 x 1,50)	2 / 4c	16 / 1pr	0,41/0,26 mm	29,8 mm	1586,4 kg/km	1789 kg/km	Artikel anfragen

Art.-Nr.

Abmessung

AWG
Versorgungsadern

AWG
Steueradern (paarig)

Größter
Einzeldraht ø

Außen-ø

Cu-Zahl

Leitungs-
gewicht ca.

08631415

4 x 1,50 + (2 x 1,50)

16 / 4c

16 / 1pr

0,26/0,26 mm

10,4 mm

133,4 kg/km

178 kg/km

Artikel anfragen

08631425

4 x 2,50 + (2 x 1,50)

14 / 4c

16 / 1pr

0,26/0,26 mm

12,2 mm

196,7 kg/km

256 kg/km

Artikel anfragen

08631440

4 x 4,00 + (2 x 1,50)

12 / 4c

16 / 1pr

0,31/0,26 mm

13,7 mm

260,0 kg/km

324 kg/km

Artikel anfragen

08631460

4 x 6,00 + (2 x 1,50)

10 / 4c

16 / 1pr

0,31/0,26 mm

16,2 mm

374,9 kg/km

472 kg/km

Artikel anfragen

08631470

4 x 10,00 + (2 x 1,50)

8 / 4c

16 / 1pr

0,41/0,26 mm

18,9 mm

542,3 kg/km

672 kg/km

Artikel anfragen

08631480

4 x 16,00 + (2 x 1,50)

6 / 4c

16 / 1pr

0,41/0,26 mm

23,3 mm

802,2 kg/km

975 kg/km

Artikel anfragen

08631490

4 x 25,00 + (2 x 1,50)

4 / 4c

16 / 1pr

0,41/0,26 mm

26,7 mm

1178,5 kg/km

1363 kg/km

Artikel anfragen

08631495

4 x 35,00 + (2 x 1,50)

2 / 4c

16 / 1pr

0,41/0,26 mm

29,8 mm

1586,4 kg/km

1789 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.

SL 863 C

Kapazitätsarme kombinierte PVC-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

Anwendung

Besondere Merkmale

Aufbau

Technische Daten

Abmessungen
