SL 801 C

Kombinierte TPE/PUR-Motorenanschluss-Leitung mit Cu-Gesamtabschirmung

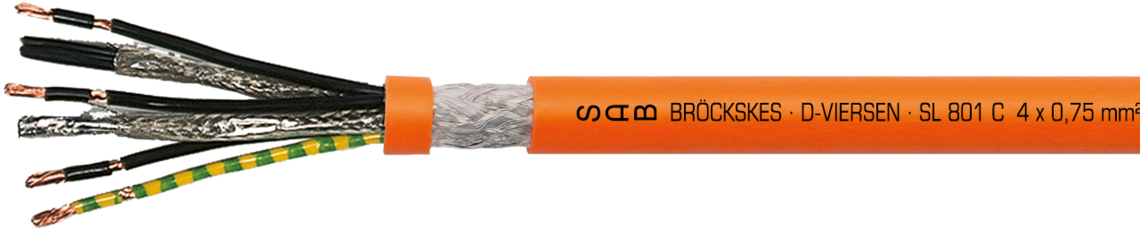

Aufdruck-Beispiel für SL 801 C 08010407: SAB BRÖCKSKES · D-VIERSEN · SL 801 C 4 x 0,75 mm² + 2 x (2 x 0,34 mm²) DESINA CE

Datenblatt für SL 801 C herunterladen

Fragen zu unseren Produkten?

Anwendung

Die kombinierte Motor-Anschlussleitung hat eine sehr gute EMV Eigenschaft und ist auf Wunsch konfektioniert lieferbar. Darüber hinaus ist diese Leitung kälteflexibel und weist eine hohe Flexibilität auf. Sie ist für den hochflexiblen, schleppkettenfähigen Einsatz in Industriezweigen mit intelligenten Servoantrieben, wie z.B. Automatisierungstechnik, geeignet.

Besondere Merkmale

sehr gute EMV-Eigenschaft
hohe Standzeiten
adhäsionsfreie Verlegung
hohe Flexibilität
halogenfrei
Labs unkritisch (Labs = lackbenetzungsstörende Substanzen)
kälteflexibel
DESINA®-Farben

Zusatzinformationen

Auf Wunsch Konfektion möglich

Aufbau

Leiter	blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 < 0,50 mm² in Anlehnung an VDE 0812
Isolierhülle	TPE
Aderkennzeichnung	schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 (außer 0,34 mm² = farbig) und ein grüngelber Schutzleiter ab Art.-Nr. 08011415: Versorgungsadern: U1, V2, W3 und ein grüngelber Schutzleiter Steueradern: BR1 und BR2
Verseilung	Steueradern 0,34 mm² - 2,50 mm² paarig
Abschirmung	paarweise mit Alu-Folie und mit verzinnten Cu-Runddrähten umflochten
Bewicklung	paarweise mit PETP-Folie
Verseilung	geschirmte Steuerpaare und Versorgunsadern gemeinsam in Lagen
Bewicklung	Vlies
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	Vlies
Mantelmaterial	PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
Mantelfarbe	orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

< 0,50 mm² in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

(außer 0,34 mm² = farbig) und ein grüngelber Schutzleiter

ab Art.-Nr. 08011415:

Versorgungsadern: U1, V2, W3 und ein grüngelber Schutzleiter

Steueradern: BR1 und BR2

Verseilung

Steueradern 0,34 mm² - 2,50 mm² paarig

Abschirmung

paarweise mit Alu-Folie und mit verzinnten Cu-Runddrähten umflochten

Bewicklung

paarweise mit PETP-Folie

Verseilung

geschirmte Steuerpaare und Versorgunsadern gemeinsam in Lagen

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung	Versorgungsadern Uo/U 0,6/1 kV
Betriebsspitzenspannung	Steueradern max. 500 V
Prüfspannung	Versorgungsadern: Ader/Ader 4000 V Ader/Schirm 4000 V Steueradern: Ader/Ader 1500 V Ader/Schirm 1200 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d
Strahlenbeständigkeit	5 x 10⁷ cJ/kg
Temperaturbereich	nicht bewegt: -50/+90°C bewegt: -40/+90°C
Ölbeständigkeit	sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Chem. Beständigkeit	gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
Wetterbeständigkeit	sehr gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Versorgungsadern Uo/U 0,6/1 kV

Betriebsspitzenspannung

Steueradern max. 500 V

Prüfspannung

Versorgungsadern:

Ader/Ader 4000 V

Ader/Schirm 4000 V

Steueradern:

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Abmessung	AWG Versorgungsadern	AWG Steueradern (paarig)	Größter Einzeldraht ø	Außen-ø	Cu-Zahl	Leitungsgewicht ca.
08010407	4 x 0,75 + 2 x (2 x 0,34)	19 / 4c	22 / 2pr	0,16/0,11 mm	10,5 ± 0,5 mm	115,5 kg/km	160 kg/km
08010410	4 x 1,00 + 2 x (2 x 0,75)	18 / 4c	19 / 2pr	0,16 mm	12,0 ± 0,5 mm	154,2 kg/km	209 kg/km
08010415	4 x 1,50 + 2 x (2 x 0,75)	16 / 4c	19 / 2pr	0,16 mm	12,2 ± 0,5 mm	174,3 kg/km	233 kg/km
08010425	4 x 2,50 + 2 x (2 x 1,00)	14 / 4c	18 / 2pr	0,16 mm	15,0 ± 0,8 mm	236,8 kg/km	312 kg/km
08010441	4 x 4,00 + (2 x 1,00) + (2 x 1,50)	12 / 4c	18 / 1pr + 16 / 1pr	0,16 mm	17,8 ± 0,6 mm	349,8 kg/km	463 kg/km
08010461	4 x 6,00 + (2 x 1,00) + (2 x 1,50)	10 / 4c	18 / 1pr + 16 / 1pr	0,21/0,16 mm	18,6 ± 0,8 mm	437,6 kg/km	580 kg/km
08010471	4 x 10,00 + (2 x 1,00) + (2 x 1,50)	8 / 4c	18 / 1pr + 16 / 1pr	0,21/0,16 mm	22,5 ± 1,0 mm	613,5 kg/km	792 kg/km
08010485	4 x 16,00 + 2 x (2 x 1,50)	6 / 4c	16 / 2pr	0,21/0,16 mm	27,6 ± 0,8 mm	880,6 kg/km	1130 kg/km
08010490	4 x 25,00 + 2 x (2 x 1,50)	4 / 4c	16 / 2pr	0,21/0,16 mm	28,0 ± 1,0 mm	1237,0 kg/km	1507 kg/km
08010495	4 x 35,00 + 2 x (2 x 1,50)	2 / 4c	16 / 2pr	0,21/0,16 mm	32,0 ± 1,0 mm	1647,3 kg/km	2011 kg/km
08010496	4 x 50,00 + 2 x (2 x 2,50)	1 / 4c	14 / 2pr	0,21/0,16 mm	38,2 ± 1,0 mm	2324,0 kg/km	2866 kg/km

Art.-Nr.

Abmessung

AWG Versorgungsadern

AWG Steueradern (paarig)

Größter Einzeldraht ø

Außen-ø

Cu-Zahl

Leitungsgewicht ca.

08010407

4 x 0,75 + 2 x (2 x 0,34)

19 / 4c

22 / 2pr

0,16/0,11 mm

10,5 ± 0,5 mm

115,5 kg/km

160 kg/km

08010410

4 x 1,00 + 2 x (2 x 0,75)

18 / 4c

19 / 2pr

0,16 mm

12,0 ± 0,5 mm

154,2 kg/km

209 kg/km

08010415

4 x 1,50 + 2 x (2 x 0,75)

16 / 4c

19 / 2pr

0,16 mm

12,2 ± 0,5 mm

174,3 kg/km

233 kg/km

08010425

4 x 2,50 + 2 x (2 x 1,00)

14 / 4c

18 / 2pr

0,16 mm

15,0 ± 0,8 mm

236,8 kg/km

312 kg/km

08010441

4 x 4,00 + (2 x 1,00) + (2 x 1,50)

12 / 4c

18 / 1pr + 16 / 1pr

0,16 mm

17,8 ± 0,6 mm

349,8 kg/km

463 kg/km

08010461

4 x 6,00 + (2 x 1,00) + (2 x 1,50)

10 / 4c

18 / 1pr + 16 / 1pr

0,21/0,16 mm

18,6 ± 0,8 mm

437,6 kg/km

580 kg/km

08010471

4 x 10,00 + (2 x 1,00) + (2 x 1,50)

8 / 4c

18 / 1pr + 16 / 1pr

0,21/0,16 mm

22,5 ± 1,0 mm

613,5 kg/km

792 kg/km

08010485

4 x 16,00 + 2 x (2 x 1,50)

6 / 4c

16 / 2pr

0,21/0,16 mm

27,6 ± 0,8 mm

880,6 kg/km

1130 kg/km

08010490

4 x 25,00 + 2 x (2 x 1,50)

4 / 4c

16 / 2pr

0,21/0,16 mm

28,0 ± 1,0 mm

1237,0 kg/km

1507 kg/km

08010495

4 x 35,00 + 2 x (2 x 1,50)

2 / 4c

16 / 2pr

0,21/0,16 mm

32,0 ± 1,0 mm

1647,3 kg/km

2011 kg/km

08010496

4 x 50,00 + 2 x (2 x 2,50)

1 / 4c

14 / 2pr

0,21/0,16 mm

38,2 ± 1,0 mm

2324,0 kg/km

2866 kg/km
