Multi-Bus Leitung (Interbus-S, Profibus-DP, DeviceNet)

PUR-Multi-Bus-Leitung

Datenblatt für PUR-Multi-Bus-Leitung herunterladen

Anwendung

Robotertaugliche Multi-Bus Leitung (Interbus-S, Profibus-DP, DeviceNet) 2 x (2 x 0,25 mm²)D + 2 x (2 x 0,34 mm²)D + 1,0 mm² + (2 x 0,34 mm²)D + 2 x (2 x 1,0 mm²)D.

Besondere Merkmale

Robotertauglich
Interbus-S, Profibus-DP, DeviceNet
UL Approbation

Zusatzinformationen

Auch für die feste Verlegung erhältlich!

Art-Nr. 0616-9032

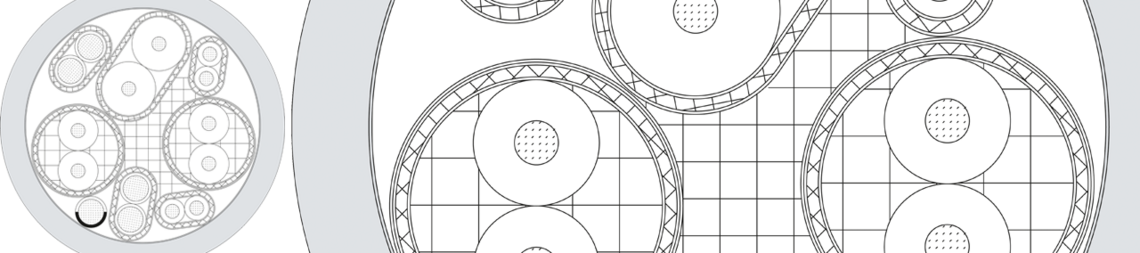

Aufbau

Abmessung	2 x (2 x 0,25 mm²)D + 2 x (2 x 0,34 mm²)D + 1,0 mm² + (2 x 0,34 mm²)D + 2 x (2 x 1,0 mm²)D
Leiter	blanke Cu-Litze 2 x (2 x 0,34 mm²)D: verzinnte Cu-Litze
Isolierhülle	0,25 mm²: PE 0,29 mm²: PE (Foam-Skin) 0,34 mm²: PE 1,0 mm²: TPE
Aderkennzeichnung	Adern 0,25 mm²: grün, gelb, grau, rosa Adern 0,34 mm²: blau + weiß, blau + rot Adern 1,0 mm²: rot + schwarz, braun + blau, grün/gelb
Bewicklung	Vlies
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	PTFE-Folie
Verseilung	Baumwolle
Außenmantel	PUR, rotlila

Abmessung

2 x (2 x 0,25 mm²)D + 2 x (2 x 0,34 mm²)D + 1,0 mm² + (2 x 0,34 mm²)D + 2 x (2 x 1,0 mm²)D

Leiter

blanke Cu-Litze

2 x (2 x 0,34 mm²)D: verzinnte Cu-Litze

Isolierhülle

0,25 mm²: PE

0,29 mm²: PE (Foam-Skin)

0,34 mm²: PE

1,0 mm²: TPE

Aderkennzeichnung

Adern 0,25 mm²: grün, gelb, grau, rosa

Adern 0,34 mm²: blau + weiß, blau + rot

Adern 1,0 mm²: rot + schwarz, braun + blau, grün/gelb

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

PTFE-Folie

Verseilung

Baumwolle

Außenmantel

PUR, rotlila

Technische Daten

Artikelnummer	L0616-9028
Spannung	UL 30 V
Temperaturbereich	bewegt: -40°C bis +80°C fest verlegt: -40°C bis +80°C
Mindestbiegeradius	12 x d
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Artikelnummer

L0616-9028

Spannung

UL 30 V

Temperaturbereich

bewegt: -40°C bis +80°C

fest verlegt: -40°C bis +80°C

Mindestbiegeradius

12 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
