Geberleitung-Encoderleitung
[4 x (2 x 0,25mm²) D] D

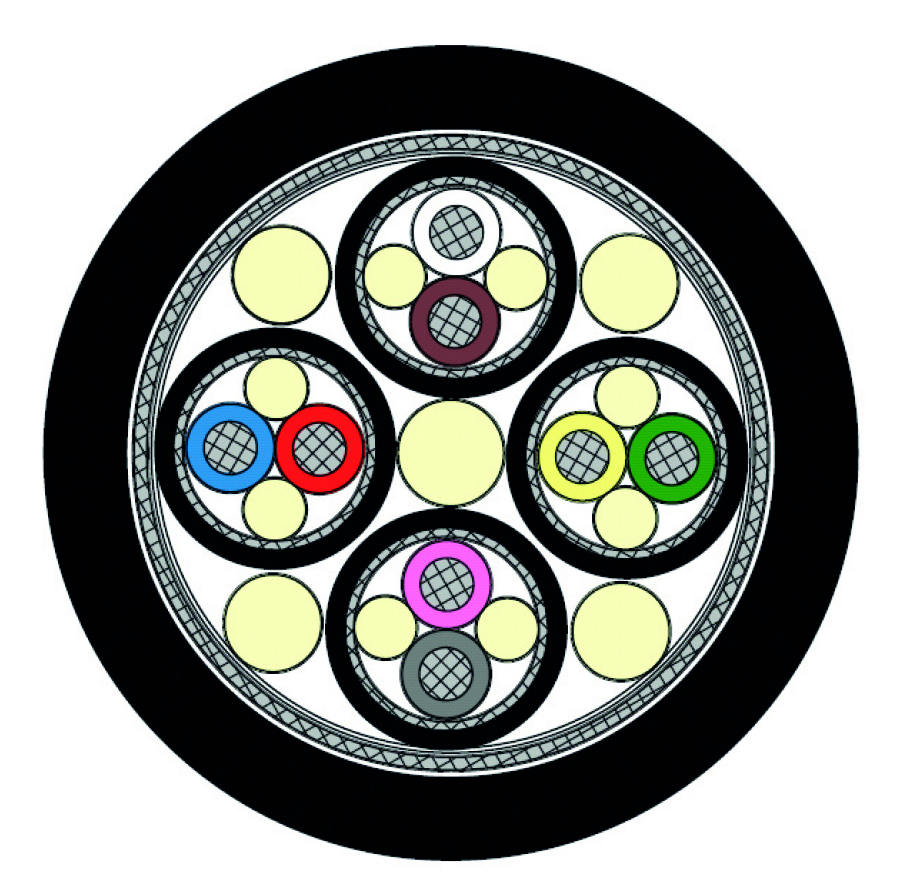

Aufbau
| Leiter | verzinnte Cu-Litze, feindrähtig nach IEC 60228 |
|---|---|
| Aderkennzeichnung | in Anlehnung an DIN 47100 |
| Verseilung | paarig, bewickelt mit verzinnten Cu-Draht |
| Innenmantel | TPE |
| Verseilung | Paare gemeinsam |
| Gesamtschirm | Umlegung aus verzinnten Cu-Draht |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mantelfarbe | schwarz (RAL 9005) |
verzinnte Cu-Litze, feindrähtig nach IEC 60228
in Anlehnung an DIN 47100
paarig, bewickelt mit verzinnten Cu-Draht
TPE
Paare gemeinsam
Umlegung aus verzinnten Cu-Draht
PUR, TMPU
nach EN 50363-10-2 + VDE 0207-363-10-2
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| LABS unkritisch | frei von lackbenetzungsstörenden Substanzen |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Temperaturbereich | bewegt: -40/+70 °C |
| Mindestbiegeradius | empfohlen: 10 x d |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
frei von lackbenetzungsstörenden Substanzen
nach IEC 60754-1 + VDE 0482-754-1
bewegt: -40/+70 °C
empfohlen: 10 x d
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | Außen-ø | |
|---|---|---|---|
| L0390-9449 | [4 x (2 x 0,25 mm²) D] D | 9,1 mm | Artikel anfragen |
Weitere Abmessungen und Farben auf Anfrage.
