PUR-Hybridleitung

EMZ-Schweißzangen Leitung

Datenblatt für PUR-Hybridleitung herunterladen

Fragen zu unseren Produkten?

Anwendung

EMZ-Schweißzangen Leitung für den Einsatz an Schweißrobotern.

Zusatzinformationen

Auch als 31-adrige Version erhältlich! Art.-Nr.: 0803-9123

Abmessung: (3 x 2 x 0,25 mm²)D + 2 x 4 x 0,25 mm² + (4 x 0,5 mm²)D + 2 x (2 x 0,5 mm²)D + (4 x 1,5 mm²)D + (5 x 0,5 mm²)D

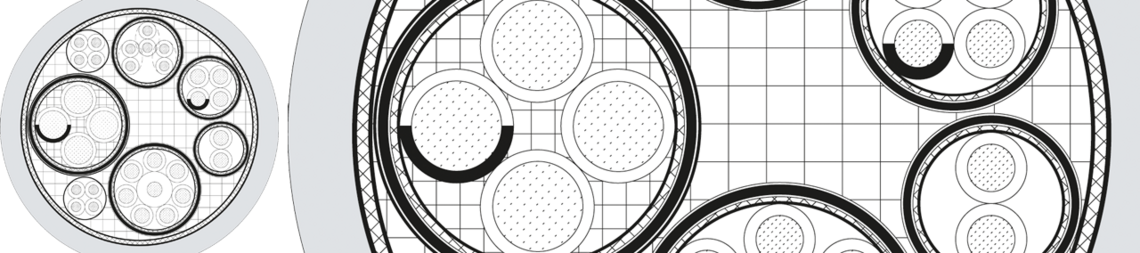

Aufbau

Abmessung	(3 x 2 x 0,25 mm²)D + 2 x 4 x 0,25 mm² + (4 x 0,5 mm²)D + (2 x 0,5 mm²)D + (4 x 1,5 mm²)D + (8 x 0,5 mm²)D
Leiter	blanke Cu-Litze
Isolierhülle	TPE
Aderkennzeichnung	Adern 0,25 mm²: Adern farbig nach DIN 47100 Adern 0,5 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter Adern 1,5 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter
Bewicklung	PFTE-Folie
Abschirmung	(3 x 2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten (4 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten (2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten (4 x 1,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten (8 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten
Innenmantel	TPE, tiefschwarz
Bewicklung	PETP-Folie
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Außenmantel	PUR, tiefschwarz

Abmessung

(3 x 2 x 0,25 mm²)D + 2 x 4 x 0,25 mm² + (4 x 0,5 mm²)D + (2 x 0,5 mm²)D + (4 x 1,5 mm²)D + (8 x 0,5 mm²)D

Leiter

blanke Cu-Litze

Isolierhülle

TPE

Aderkennzeichnung

Adern 0,25 mm²: Adern farbig nach DIN 47100

Adern 0,5 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter

Adern 1,5 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter

Bewicklung

PFTE-Folie

Abschirmung

(3 x 2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten

(4 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten

(2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten

(4 x 1,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten

(8 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten

Innenmantel

TPE, tiefschwarz

Bewicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Außenmantel

PUR, tiefschwarz

Technische Daten

Artikelnummer	L0803-9081
Nennspannung Uo/U	300/500 V
Prüfspannung	Ader/Ader 3000 V (DC) Ader/Schirm 1500 V (DC) Schirm/Schirm 2000 V (DC)
Temperaturbereich	bewegt: -40°C bis +90°C fest verlegt: -50°C bis +90°C
Mindestbiegeradius bei dauerflexiblen Einsatz	10 x d
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Artikelnummer

L0803-9081

Nennspannung Uo/U

300/500 V

Prüfspannung

Ader/Ader 3000 V (DC)

Ader/Schirm 1500 V (DC)

Schirm/Schirm 2000 V (DC)

Temperaturbereich

bewegt: -40°C bis +90°C

fest verlegt: -50°C bis +90°C

Mindestbiegeradius bei dauerflexiblen Einsatz

10 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
