PUR-Hybridleitung

PNZ-Schweißzangen Leitung

Anwendung

Roboter Hybridkabel für den Einsatz als PNZ-Schweißzangen Leitung an Industrierobotern.

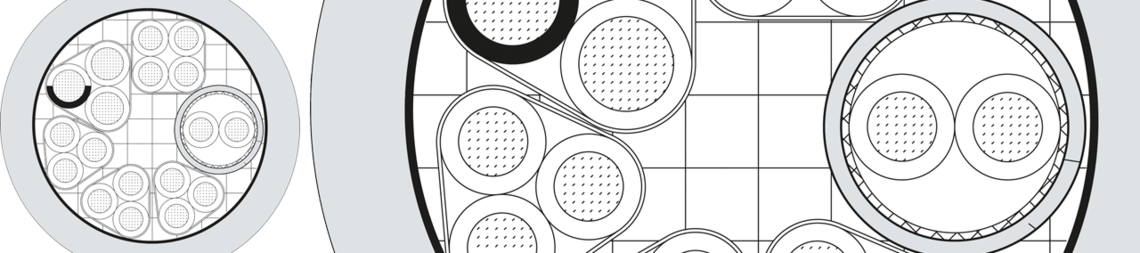

Aufbau

Abmessung

13 x 0,5 mm² + 3 x 1,0 mm² + (2 x 0,5 mm²)D

Leiter

blanke Cu-Litze

Isolierhülle

Adern 0,5 mm²: TPE, weiß

Adern 1,0 mm²: TPE, weiß

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter

Abschirmung

(2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten

Innenmantel

(2 x 0,5 mm²)D: TPE, rotlila

Bewicklung

Vlies

Außenmantel

PUR, himmelblau

Technische Daten

Artikelnummer

L0399-0157

Betriebsspitzenspannung

max. 500 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1000 V

Temperaturbereich

bewegt: -40°C bis +90°C

fest verlegt: -50°C bis +90°C

Mindestbiegeradius

10 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
