Interbus-Hybridleitung

Anwendung

Hybrid Kabel mit Interbus Element und Schirm für den Einsatz an Robotern.

Besondere Merkmale

  • Hybrider Aufbau kann individuell angepasst werden
  • Torsionsfähig
  • Robotertauglich
  • Biegeradius 7,5 x d
  • Schadstofffrei

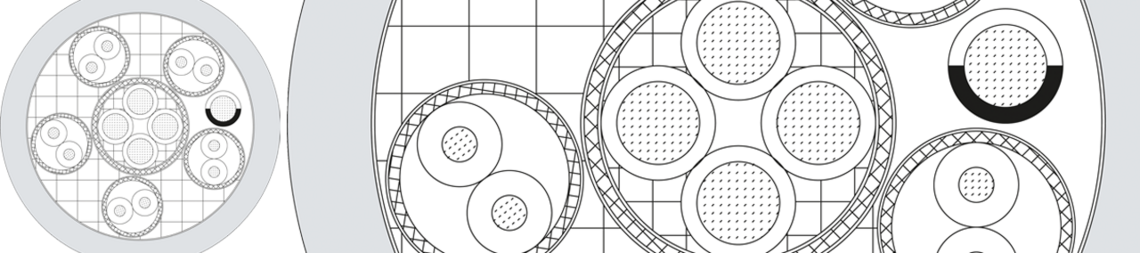

Aufbau

Abmessung

4 x 1,0 mm² + 5 x 2 x 0,25 mm² + 1 x 1,0 mm²

Leiter

blanke Cu-Litze

Isolierhülle

Adern 0,25 mm²: Spezial-Polymer

Adern 1,0 mm²: TPE

Aderkennzeichnung

Adern 0,25 mm²: farbig nach DIN 47100

Adern 1,0 mm²: schwarz, blau, rot, braun, grün/gelb

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Außenmantel

PUR, rotlila

Technische Daten

Artikelnummer

L0367-9048

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1700 V (AC)

Ader/Schirm 1000 V (AC)

Ader/Ader 2500 V (DC)

Ader/Schirm 1500 V (DC)

Temperaturbereich

bewegt: -40°C bis +70°C

fest verlegt: -40°C bis +70°C

Mindestbiegeradius

7,5 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
