IBS Leitung Rugged Line

Anwendung

IBS Interbus-S Kabel (Rugged Line) 2 x POF Lichtwellenleiter + 5 x 1,5 mm² Stromversorgung für den Robotereinsatz im Schlauchpaket.

Zusatzinformationen

Auch als Profinet LWL auf Anfrage möglich!

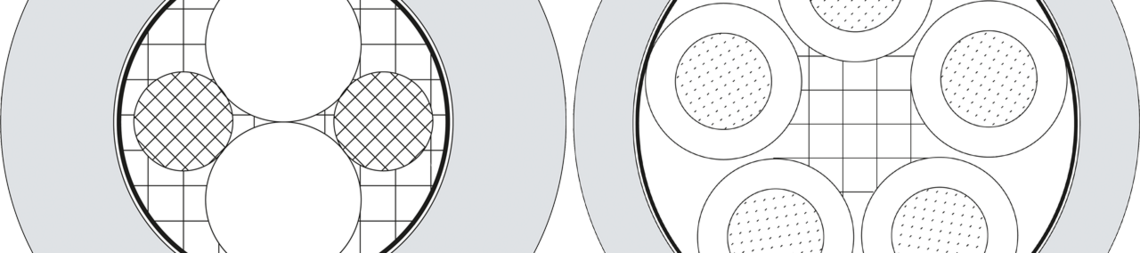

Aufbau

Abmessung

L0664-9001: 2 x POF

L0737-9005: 5 x 1,5 mm²

Leiter

L0664-9001: Lichtwellenleiter

L0737-9005: blanke Cu-Litze

Isolierhülle

L0664-9001: Kunststoff

L0737-9005: Spezial-Polymer

Aderkennzeichnung

L0664-9001: schwarz und orange

L0737-9005: schwarze Adern mit fortlaufendem Ziffernaufdruck + eine gelbe Ader mit schwarzem Aufdruck

Bewicklung

Vlies

Außenmantel

PUR

Mantelfarbe

L0664-9001: red

L0737-9005: silver-grey

Technische Daten

Artikelnummern

L0664-9001

L0737-9005

Nennspannung

L0737-9005: DIN VDE Uo/U 300/500 V

Prüfspannung

L0737-9005: 2000 V

Temperaturbereich

L0664-9001:

bewegt: +5°C bis +50°C

fest verlegt: -20°C bis +70°C

L0737-9005:

bewegt: -30°C bis +70°C

fest verlegt: -30°C bis +70°C

Mindestbiegeradius

L0664-9001: POF mind. 30 mm

Gesamtleitung: 10 x d

L0737-9005: 7,5 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
