DeviceNet™ Leitung - Robot Cable/Drop

Anwendung
Zusatzinformationen
Hochflexible, robotertaugliche DeviceNet™ Leitung mit Cu-Gesamtabschirmung und UL Approbation

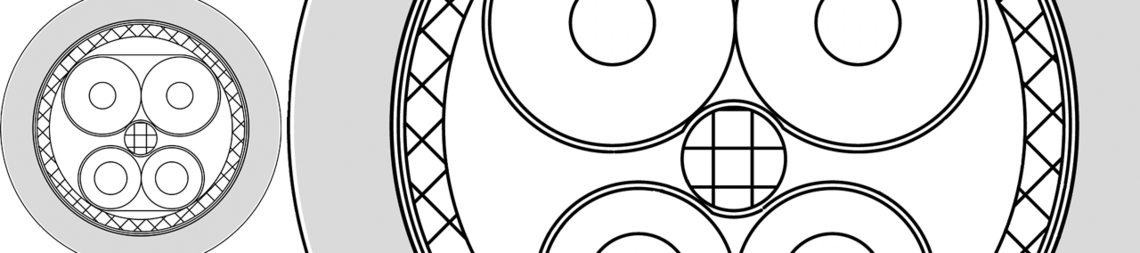

Aufbau
Abmessung
2 x 0,24 mm² + 2 x 0,38 mm²
Leiter
verzinnte Cu-Litze
Isolierhülle
Adern 0,24 mm²: Foam-Skin
Adern 0,38 mm²: SABIX®
Aderkennzeichnung
Adern 0,24 mm²: weiß, blau
Ader 0,38 mm²: schwarz, rot
Bewicklung
Alu-Folie
Abschirmung
Geflecht aus verzinnten Cu-Runddrähten
Bewicklung
Vlies
Außenmantel
PUR, rotlila
Technische Daten
Artikelnummer
L0658-9007
Betriebsspitzenspannung
max. 350 V
Spannung UL
300 V
Prüfspannung
Ader/Ader 2000 V
Ader/Schirm 1200 V
Temperaturbereich
UL: bis +80°C
bewegt: -30°C bis +80°C
fest verlegt: -40°C bis +80°C
Mindestbiegeradius
bewegt: 15 x d
fest verlegt: 7,5 x d
Torsionswinkel
bis zu ± 180°/m
Wellenwiderstand bei 1 MHz
120Ω ± 10%
Schadstofffrei
