SABIX® A 812 C FRNC

Halogenfreie Motoren-Anschlussleitung mit nummerierten Adern, verbessertem Brennverhalten, Innenmantel, Cu-Gesamtabschirmung und erweitertem Temperaturbereich

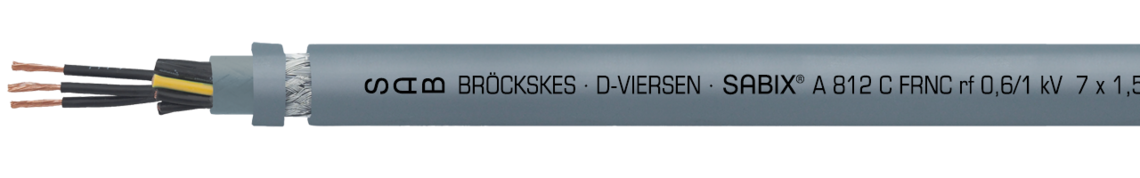

Aufdruck-Beispiel für SABIX® A 812 C FRNC 68120715: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 812 C FRNC rf 0,6/1 kV 7 x 1,5 mm² CE

Datenblatt für SABIX® A 812 C FRNC herunterladen

Fragen zu unseren Produkten?

Anwendung

Geschirmte Anschlussleitung mit verbessertem Brennverhalten und nummerierten Adern, welche in der Automatisierungstechnik, Automobilindustrie und dem Maschinenbau eingesetzt wird. Die Leitung ist halogenfrei und weist aufgrund der Kupfer-Abschirmung eine gute EMV-Eigenschaft auf.

Besondere Merkmale

halogenfrei
geschirmt, gute EMV-Eigenschaft
keine Brandweiterleitung
flammhemmend und selbstverlöschend

Aufbau

Leiter	blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Isolierhülle	SABIX®
Aderkennzeichnung	schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter
Verseilung	in Lagen
Innenmantel	SABIX®
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	SABIX®
Mantelfarbe	grau (RAL 7000)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Innenmantel

SABIX®

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

grau (RAL 7000)

Technische Daten

Nennspannung	Uo/U 0,6/1,0 kV
Prüfspannung	Ader/Ader 4000 V Ader/Schirm 4000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Temperaturbereich	nicht bewegt: -40/+85°C bewegt: -30/+85°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten	keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten“ Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Korrosivität der Brandgase	IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
Rauchdichte	nach IEC 61034 + VDE 0482-1034
Flexibilität	gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 0,6/1,0 kV

Prüfspannung

Ader/Ader 4000 V

Ader/Schirm 4000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+85°C

bewegt: -30/+85°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25

Cat. C bzw. D, siehe Kapitel N „Technische Daten“

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.
68120315	3 x 1,50 mm²	0,26 mm	11,3 mm	90,9 kg/km	202 kg/km
68120415	4 x 1,50 mm²	0,26 mm	12 mm	111,7 kg/km	226 kg/km
68120715	7 x 1,50 mm²	0,26 mm	13,8 mm	160,8 kg/km	312 kg/km
68120325	3 x 2,50 mm²	0,26 mm	12,6 mm	126,5 kg/km	258 kg/km
68120425	4 x 2,50 mm²	0,26 mm	13,5 mm	155,8 kg/km	298 kg/km
68120525	5 x 2,50 mm²	0,26 mm	15 mm	216,9 kg/km	373 kg/km
68120725	7 x 2,50 mm²	0,26 mm	16,2 mm	266,9 kg/km	437 kg/km
68120440	4 x 4,00 mm²	0,31 mm	16,3 mm	251,6 kg/km	454 kg/km
68120740	7 x 4,00 mm²	0,31 mm	18 mm	379,9 kg/km	589 kg/km
68120360	3 x 6,00 mm²	0,31 mm	15,1 mm	270 kg/km	426 kg/km
68120460	4 x 6,00 mm²	0,31 mm	16,7 mm	328,8 kg/km	516 kg/km
68120760	7 x 6,00 mm²	0,31 mm	19,9 mm	528,3 kg/km	777 kg/km
68120370	3 x 10,0 mm²	0,41 mm	19,4 mm	412,3 kg/km	614 kg/km
68120470	4 x 10,0 mm²	0,41 mm	21 mm	522,4 kg/km	746 kg/km
68120570	5 x 10,0 mm²	0,41 mm	22,8 mm	645,5 kg/km	916 kg/km
68120770	7 x 10,0 mm²	0,41 mm	25,1 mm	842 kg/km	1154 kg/km
68120380	3 x 16,0 mm²	0,41 mm	22,4 mm	601,9 kg/km	827 kg/km
68120480	4 x 16,0 mm²	0,41 mm	24,7 mm	783,4 kg/km	1055 kg/km
68120580	5 x 16,0 mm²	0,41 mm	27 mm	942,8 kg/km	1291 kg/km
68120780	7 x 16,0 mm²	0,41 mm	29,7 mm	1274 kg/km	1661 kg/km
68120390	3 x 25,0 mm²	0,41 mm	26,7 mm	894 kg/km	1188 kg/km
68120490	4 x 25,0 mm²	0,41 mm	29,4 mm	1157,7 kg/km	1510 kg/km
68120590	5 x 25,0 mm²	0,41 mm	32,3 mm	1413,6 kg/km	1862 kg/km
