SAB GSE Spezialleitung für die Erdung
einadrige flexible Erdungsleitung

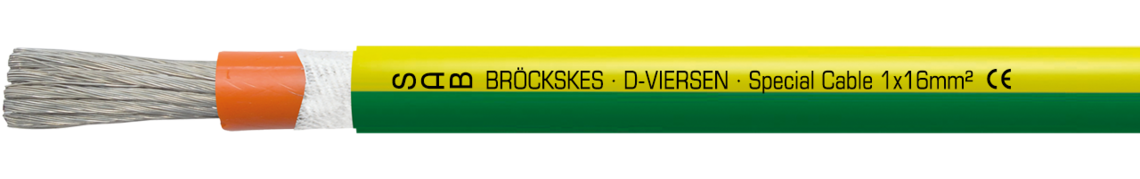

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · Special Cable 1x16mm² CE
Anwendung/Beschreibung
Die SAB GSE Spezialleitung für die Erdung ist eine flexible, einadrige Leitung, die speziell für bewegliche Anwendungen wie die Verbindung zwischen Betankungsfahrzeugen und Flugzeugen entwickelt wurde. Sie sorgt für einen sicheren Potenzialausgleich während der Betankung und gewährleistet die zuverlässige Erdung von Flugzeugen in Hangars und an Fluggastbrücken.
Produktvorteile
- halogenfrei
- flammhemmend und selbstverlöschend
- öl- und kraftstoffbeständig
- PFAS-frei
Aufbau
| Leiter | verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | SABIX® thermoplastischer Kunststoff, orange |
| Bewicklung | Vlies |
| Mantelmaterial | SABIX® thermoplastischer Kunststoff |
| Mantelfarbe | grüngelb (RAL 6018/1021) |
verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
SABIX® thermoplastischer Kunststoff, orange
Vlies
SABIX® thermoplastischer Kunststoff
grüngelb (RAL 6018/1021)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 10 kV |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -40/+90 °C bewegt: -30/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2 + NF C 32-070 C1 |
| Korrosivität der Brandgase | IEC 60754-2 + EN 50267-2-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Rauchdichte | nach IEC 61034 + EN 61034 |
| Toxizität | nach NX 70-100 |
| Öl- und Kraftstoffbeständigkeit | nach EN 50264-1 + VDE 0260-264-1 |
| UV- und Wetterbeständigkeit | gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 10 kV
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -40/+90 °C
bewegt: -30/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
keine Brandweiterleitung nach IEC 60332.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2 + NF C 32-070 C1
IEC 60754-2 + EN 50267-2-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
nach IEC 61034 + EN 61034
nach NX 70-100
nach EN 50264-1 + VDE 0260-264-1
gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung |
Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|---|
| L67109029 | 1 x 16,0 mm² | 10,6 mm | 153,6 kg/km | 237 kg/km | 1,24 Ω/km | Artikel anfragen |
± 10%
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
