CATLine CAT 6A R

Halogenfreie CAT 6A Industrial Ethernet-Leitung für die Bahntechnik

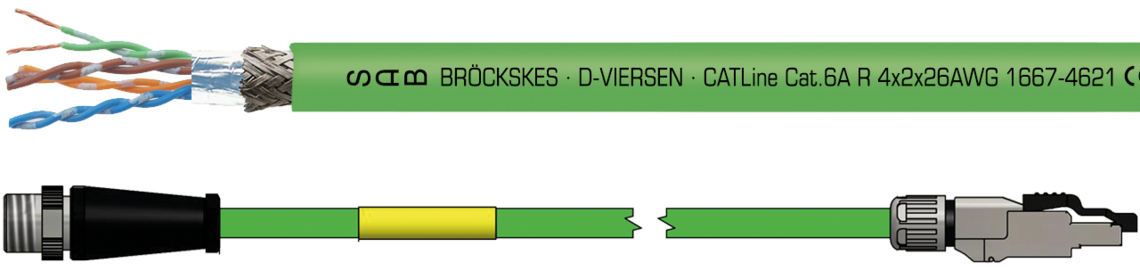

Aufdruck-Beispiel für CATLine CAT 6A R 16674621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A R 4x2x26AWG 1667-4621 CE

Aufdruck-Beispiel für CATLine CAT 6A R 16674621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A R 4x2x26AWG 1667-4621 CE

Anwendung

Datenleitung CAT 6 A nach DIN EN 45545-2 ist speziell für den Einsatz in Schienenfahrzeugen geeignet. Die Leitung ist halogenfrei, flammhemmend und selbstverlöschend und leitet keine Brände weiter.

Besondere Merkmale

  • halogenfrei
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • erfüllt die Brandschutzanforderungen R15 (EL1A) nach DIN EN 45545-2 für die Gefährdungsstufen HL1-3

Aufbau

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PE

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

paarweise, Paare gemeinsam

Bewicklung

Folie

Abschirmung

Alu-Folie + Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Artikelnummer

1667-4621

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -30/+70 °C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-25 / VDE 0482-332-3-25 +

EN 50305 / VDE 0260-305 Abschnitt 9.1.1 + 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-10-2 / CAT 6A

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.AderanzahlQuerschnittmax. Ader-øAußen-øCu-ZahlLeitungsgewicht ca.
16674621826 AWG1,05 mm6,8 ± 10% mm31,9 kg/km55 kg/km
