B 110 C Sense + Power Cable

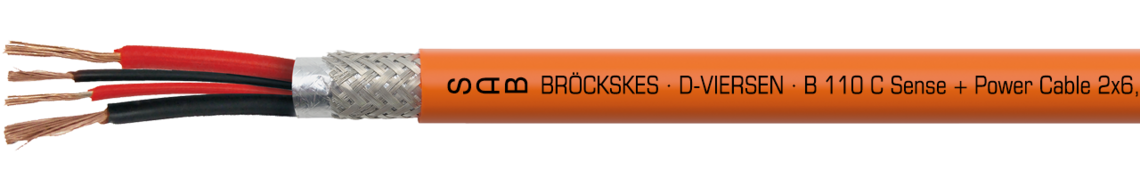

halogenfreie Besilen® Sense Leitung mit Energieversorgung, geschirmt, cULus approbiert
SAB BRÖCKSKES · D-VIERSEN · B 110 C Sense + Power Cable 2x6,0mm²+2x1,0mm² 0110-9018 cUus AWM Style 4659 AWM I/II A/B 150°C 3000V FT1 FT2
Anwendung/Beschreibung
Die B 110 C Sense + Power Cable ist für den Prüfstandsbau und Testsystemebau bestens geeignet. Die Sense Leitung wurden um eine Energieversorgung 2 x 6,00 mm² rot und schwarz ergänzt. Dadurch entsteht Sense und Power in einem Kabel. Auch als Konfektion mit Powersteckverbinder erhältlich.
Produktvorteile
- extrem flexibel
- mit Energieversorgung
- gute EMV-Eigenschaften
- halogenfrei
- wärmebeständig
- kälteflexibel
- flammhemmend und selbstverlöschend
- wetterbeständig
- cULus approbiert
- PFAS-frei
Zusatzinformationen
Auf Wunsch möglich:
Auch als konfektionierte Leitung nach Kundenvorgabe.
Aufbau
| Leiter | blanke Cu-Litze feinstdrähtig |
|---|---|
| Isolierhülle | Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1 |
| Aderkennzeichnung | jeweils schwarz und rot |
| Verseilung | in Lagen |
| Abschirmung | Alu-Folie, verzinnte Cu-Beilauflitze und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1 |
| Mantelfarbe | orange (ähnlich RAL 2004) |
blanke Cu-Litze feinstdrähtig
Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1
jeweils schwarz und rot
in Lagen
Alu-Folie, verzinnte Cu-Beilauflitze und Geflecht aus verzinnten Cu-Runddrähten
Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1
orange (ähnlich RAL 2004)
Technische Daten
| Nennspannung | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
|---|---|
| Spannung cULus | 3000V |
| Prüfsspannung | 7000V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | fest verlegt: 6 x d frei beweglich: 10 x d |
| Temperaturbereich | DIN VDE cULus: bis +150 °C nicht bewegt: -40 °C / +180 °C bewegt: -25 °C / +180 °C kurzzeitig: +250 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Wetterbeständigkeit | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
3000V
7000V
nach VDE 0298-4
fest verlegt: 6 x d
frei beweglich: 10 x d
DIN VDE
cULus: bis +150 °C
nicht bewegt: -40 °C / +180 °C
bewegt: -25 °C / +180 °C
kurzzeitig: +250 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | max. Ader-ø | Außen-ø ca. | max. Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand max. Ω/km | |
|---|---|---|---|---|---|---|---|---|
| L0110-9018 | 2 x 6,00 mm² + 2 x 1,00 mm² | 3,5 mm / 1,5 mm | 16,5 mm | 17,1 mm | 236,0 kg/km | 386 kg/km | 3,30 / 20,0 | Artikel anfragen |
Querschnitt
gewicht ≈
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
