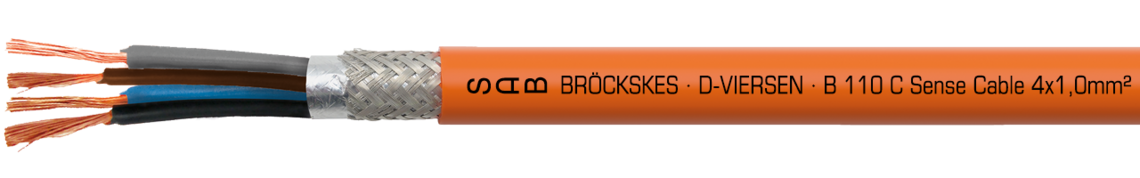

B 110 C AC Sense Cable
halogenfreie Besilen® AC Sense Leitung, geschirmt, cULus approbiert
SAB BRÖCKSKES · D-VIERSEN · B 110 C Sense Cable 4x1,0mm² 0110-9020 cULus AWM Style 4659 AWM I/II A/B 150°C 3000V FT1 FT2
Anwendung/Beschreibung
Die B 110 C AC Sense Cable ist für den Prüfstandsbau und Testsystemebau bestens geeignet. Die AC Sense Leitung wurde um einen bzw. drei Nullleiter ergänzt, damit z.B. alle drei Phasen gleichzeitig gemessen werden können. Auch als Konfektion mit Powersteckverbinder erhältlich.
Produktvorteile
- extrem flexibel
- gute EMV-Eigenschaften
- halogenfrei
- wärmebeständig
- kälteflexibel
- flammhemmend und selbstverlöschend
- wetterbeständig
- cULus approbiert
- PFAS-frei
Zusatzinformationen
Auf Wunsch möglich:
Auch als konfektionierte Leitung nach Kundenvorgabe.
Aufbau
| Leiter | blanke Cu-Litze feinstdrähtig |
|---|---|
| Isolierhülle | Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1 |
| Aderkennzeichnung | 4 x 1,00 mm: L1 braun, L2 schwarz. L3 grau, N blau
6 x 1,00 mm: L1 braun, L2 schwarz. L3 grau, 3 x N blau |
| Verseilung | gemeinsam |
| Abschirmung | Alu-Folie, verzinnte Cu-Beilauflitze und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1 |
| Mantelfarbe | orange (ähnlich RAL 2004) |
blanke Cu-Litze feinstdrähtig
Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1
4 x 1,00 mm:
L1 braun, L2 schwarz. L3 grau, N blau
6 x 1,00 mm:
L1 braun, L2 schwarz. L3 grau, 3 x N blau
gemeinsam
Alu-Folie, verzinnte Cu-Beilauflitze und Geflecht aus verzinnten Cu-Runddrähten
Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1
orange (ähnlich RAL 2004)
Technische Daten
| Nennspannung | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
|---|---|
| Spannung cULus | 3000 V |
| Prüfspannung | 7000 V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | fest verlegt: 6 x d frei beweglich: 10 x d |
| Temperaturbereich | DIN VDE cULus: bis +150 °C nicht bewegt: -40 °C / +180 °C bewegt: -25 °C / +180 °C kurzzeitig: +250 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Wetterbeständigkeit | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
3000 V
7000 V
nach VDE 0298-4
fest verlegt: 6 x d
frei beweglich: 10 x d
DIN VDE
cULus: bis +150 °C
nicht bewegt: -40 °C / +180 °C
bewegt: -25 °C / +180 °C
kurzzeitig: +250 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | max. Ader-ø | Außen-ø ca. | max. Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|---|---|---|
| L0110-9020 | 4 x 1,00 mm² | 1,50 mm | 13,9 mm | 14,6 mm | 101,4 kg/km | 225 kg/km | 20,0 Ω/km | Artikel anfragen |
| L0110-9019 | 6 x 1,00 mm² | 1,50 mm | 16,8 mm | 17,6 mm | 160,0 kg/km | 337 kg/km | 20,0 Ω/km | Artikel anfragen |
Querschnitt
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
