SABclean CATLine CAT 5e S

schleppkettentaugliche Industrial Ethernet CAT 5e Leitung

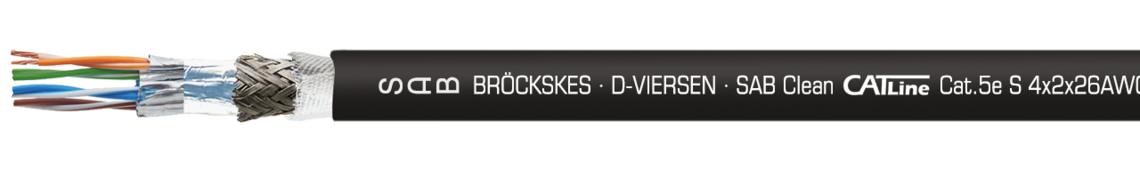

Aufdruck-Beispiel für SABclean CATLine CAT 5e S:
SAB BRÖCKSKES · D-VIERSEN · SABclean CATLine Cat.5e S 4x2x26AWG 1577-9001 UL AWM Style 20549 80°C 300V CE RoHS und laufende Metermarkierung

Aufdruck-Beispiel für SABclean CATLine CAT 5e S: SAB BRÖCKSKES · D-VIERSEN · SABclean CATLine Cat.5e S 4x2x26AWG 1577-9001 UL AWM Style 20549 80°C 300V CE RoHS und laufende Metermarkierung

Anwendung/Beschreibung

Hochflexible, schleppkettentaugliche Industrial Ethernet Leitung CAT 5e für Reinraum-Anwendungen. Diese Schleppkettenleitung weist einen kleinen Biegeradius von 10 x d (frei bewegt) und 15 x d (dauerflexibel) auf. Die CAT 5e Leitung ist ölbeständig nach UL 758 und ist weist ein gutes Brennverhalten auf (flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2).

Zusatzinformationen

Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1



Auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich!

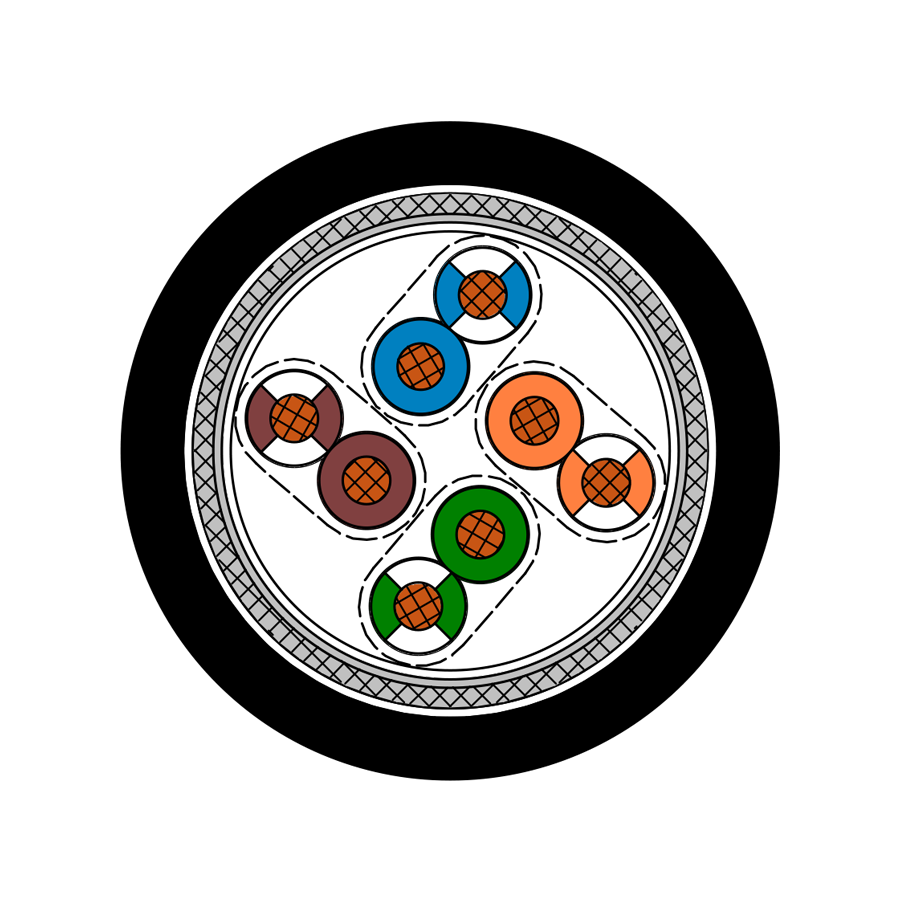

Konstruktion

Abmessung

4 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Aderisolierung

Spezial-Polymer

Adernkennzeichnung

weiß-blau/blau, weiß-orange/orange,

weiß-grün/grün, weiß-braun/braun

Verseilung

Adern paarig verseilt, Paare gemeinsam

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Außenmantel

TPE

Mantelfarbe

schwarz (RAL 9005)

Abmessung

4 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Aderisolierung

Spezial-Polymer

Adernkennzeichnung

weiß-blau/blau, weiß-orange/orange,

weiß-grün/grün, weiß-braun/braun

Verseilung

Adern paarig verseilt, Paare gemeinsam

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Außenmantel

TPE

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Artikelnummer

1577-9001

Betriebsspitzenspannung

max. 90 V

Spannung UL

300 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 15 x d

Temperaturbereich

UL: bis +80 °C

nicht bewegt: -40/+70 °C

bewegt: -40/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach

IEC 60332-1-2 + EN 60332-1-2

UL Horizontal Flame Test FT2

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen

Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2

Ölbeständigkeit

sehr gut - Oil 60 °C nach UL 758

Flexibilität

sehr gut

Luftreinheitsklasse 1

nach DIN EN ISO 14644-1

UL Style

20549

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Artikelnummer

1577-9001

Betriebsspitzenspannung

max. 90 V

Spannung UL

300 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 15 x d

Temperaturbereich

UL: bis +80 °C

nicht bewegt: -40/+70 °C

bewegt: -40/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach

IEC 60332-1-2 + EN 60332-1-2

UL Horizontal Flame Test FT2

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen

Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2

Ölbeständigkeit

sehr gut - Oil 60 °C nach UL 758

Flexibilität

sehr gut

Luftreinheitsklasse 1

nach DIN EN ISO 14644-1

UL Style

20549

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung max. Außen-ø Cu-Zahl Leitungs-
gewicht ca.
157790014 x 2 x 26 AWG6,4 mm31,8 kg/km48 kg/km Artikel anfragen
Art.-Nr.
Abmessung
max. Außen-ø
Cu-Zahl
Leitungs-
gewicht ca.
15779001
4 x 2 x 26 AWG
6,4 mm
31,8 kg/km
48 kg/km

Weitere Abmessungen und Farben auf Anfrage.
