SAB Kabel

USB 2.0 FRNC

halogenfreie, flexible USB 2.0 Leitung

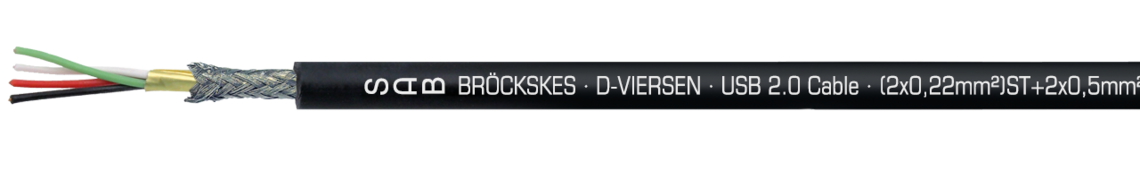

Aufdruck-Beispiel für USB 2.0 FRNC 06019001: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 CABLE · (2x0,22mm²)ST+2x0,50mm² 0601-9001 CE

Aufdruck-Beispiel für USB 2.0 FRNC 06019001: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 CABLE · (2x0,22mm²)ST+2x0,50mm² 0601-9001 CE

Anwendung

Dieses USB 2.0 Kabel ist halogenfrei, flammhemmend und selbstverlöschend. Die USB Leitung mit FRNC Außenmantel wird überall dort, wo Hochfrequenz-Datenübertragung benötigt wird, eingesetzt, z.B. in der Automobilindustrie und der Automation.

Besondere Merkmale

  • halogenfrei
  • flammhemmend und selbstverlöschend
  • bis zu 10 m Übertragungslänge
  • hervorragende Übertragungseigenschaften

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit USB Typ A und USB Typ B Stecker möglich

Aufbau

Leiter

blanke Cu-Litze (0,50 mm²)

versilberte Cu-Litze (0,22 mm²)

Isolierhülle

SABIX®

Aderkennzeichnung

schwarz, rot (0,50 mm²), weiß, grün (0,22 mm²)

Verseilung

2 x 0,22 mm² mit Alu-Folie umwickelt, gemeinsam mit 0,50 mm²

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX ®

Mantelfarbe

schwarz (RAL 9005)

Leiter

blanke Cu-Litze (0,50 mm²)

versilberte Cu-Litze (0,22 mm²)

Isolierhülle

SABIX®

Aderkennzeichnung

schwarz, rot (0,50 mm²), weiß, grün (0,22 mm²)

Verseilung

2 x 0,22 mm² mit Alu-Folie umwickelt, gemeinsam mit 0,50 mm²

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX ®

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Abmessungen

Art.-Nr.

Abmessung

Außen-ø ca.

Cu-Zahl

Leitungs-
gewicht ca.

06019001(2x0,22) ST + 2x0,50 mm²6,8 mm34 kg/km62 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ca.
06019001
(2x0,22) ST + 2x0,50 mm²
6,8 mm
34 kg/km
62 kg/km

Weitere Abmessungen und Farben auf Anfrage.
