SAB Kabel

SBP 680

SafetyBUS p Leitung für die feste Verlegung

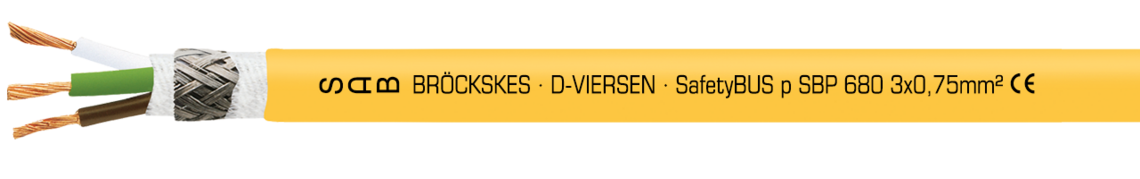

Aufdruck-Beispiel für SBP 680 06803754: SAB BRÖCKSKES · D-VIERSEN · SafetyBUS p SBP 680 3x0,75mm² CE

Aufdruck-Beispiel für SBP 680 06803754: SAB BRÖCKSKES · D-VIERSEN · SafetyBUS p SBP 680 3x0,75mm² CE

Anwendung

Die ölbeständige SafetyBUS p Leitung, welche nur für die feste Verlegung geeignet ist, hat einen Mindestbiegeradius von 5 x d und und eine maximale Betriebsspitzenspannung von 350 V. SafetyBUS p ist ein offenes Bussystem zur seriellen Übertragung von Sicherheitsdaten. Die Leitung wird im Maschinenbau, in der Automobilindustrie und in der Verfahrenstechnik eingesetzt.

Besondere Merkmale

  • halogenfrei
  • sehr gute Ölbeständigkeit

Aufbau

Leiter

blanke Cu-Litze nach DIN VDE Klasse 5

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

gemäß DIN 47100

Umwicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Umwicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

signalgelb (RAL 1003)

Leiter

blanke Cu-Litze nach DIN VDE Klasse 5

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

gemäß DIN 47100

Umwicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Umwicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

signalgelb (RAL 1003)

Technische Daten

Artikelnummern

0680-3754

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

-40/+80°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

sehr gut - PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Wellenwiderstand

bei 1 MHz: 100 - 120 Ω

Einsatz in Schleppketten

nicht empfohlen

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Artikelnummern

0680-3754

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

-40/+80°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

sehr gut - PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Wellenwiderstand

bei 1 MHz: 100 - 120 Ω

Einsatz in Schleppketten

nicht empfohlen

Abmessungen

Art.-Nr. Außen-ø Cu-Zahl Leitungsgewicht ca.
068037543 x 0,75 mm²7,8 ± 0,4 mm43,2 kg/km74 kg/km Artikel anfragen
Art.-Nr.
Außen-ø
Cu-Zahl
Leitungsgewicht ca.
06803754
3 x 0,75 mm²
7,8 ± 0,4 mm
43,2 kg/km
74 kg/km

Weitere Abmessungen und Farben auf Anfrage.
