SABIX® IBL 600

halogenfreie Interbus-Loop Leitung

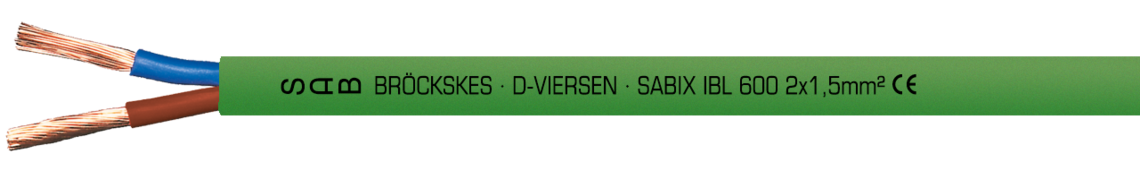

Aufdruck-Beispiel für SABIX IBL 600 56002853: SAB BRÖCKSKES · D-VIERSEN · SABIX IBL 600 2x1,5mm² CE

Aufdruck-Beispiel für SABIX IBL 600 56002853: SAB BRÖCKSKES · D-VIERSEN · SABIX IBL 600 2x1,5mm² CE

Anwendung

Die halogenfreie Interbus-Loop Leitung hat einen Wellenwiderstand bei 0,25 MHz - 10 MHz für zweiadrige Leitungen 75 Ω +/- 15%. Sie ist für die Anwendung als Datenübertragungsleiter und für die Versorgung von Sensoren gedacht. Die dreiadrige Interbus-Loop Leitung wird für die Versorgung von Aktoren angewandt. Diese Leitung ist ebenfalls für die Interbus-Loop-2 geeignet.

Besondere Merkmale

  • halogenfrei
  • sehr gute Ölbeständigkeit
  • gute Wetterbeständigkeit
  • für Interbus-Loop-2 geeignet

Aufbau

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

maigrün (RAL 6017)

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

maigrün (RAL 6017)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Mindestbiegeradius

15 x d

Strahlenbeständigkeit

5 x 10^6 cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Halogenfreiheit

nach IEC 60754-1 + EN 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Ölbeständigkeit

sehr gut nach EN 50363-4-1

Wellenwiderstand bei 0,25 MHz - 10 MHz

für 2-adrige Leitungen 75 Ω ± 15%

Flexibilität

sehr gut

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Mindestbiegeradius

15 x d

Strahlenbeständigkeit

5 x 10^6 cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Halogenfreiheit

nach IEC 60754-1 + EN 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Ölbeständigkeit

sehr gut nach EN 50363-4-1

Wellenwiderstand bei 0,25 MHz - 10 MHz

für 2-adrige Leitungen 75 Ω ± 15%

Flexibilität

sehr gut

Wetterbeständigkeit

gut

Abmessungen

Art.-Nr.Aderzahl x QuerschnittAußen-ø ± 5%Cu-ZahlLeitungsgewicht ca.
560028532 x 1,50 mm²6,9 mm28,8 kg/km59 kg/km
560038533 x 1,50 mm²7,5 mm43,2 kg/km75 kg/km
Art.-Nr.
Aderzahl x Querschnitt
Außen-ø ± 5%
Cu-Zahl
Leitungsgewicht ca.
56002853
2 x 1,50 mm²
6,9 mm
28,8 kg/km
59 kg/km
56003853
3 x 1,50 mm²
7,5 mm
43,2 kg/km
75 kg/km
