S PN 681

Paarverseilte PUR Ethernet Leitung Typ C für den dauerflexiblen Einsatz, schleppkettenfähig

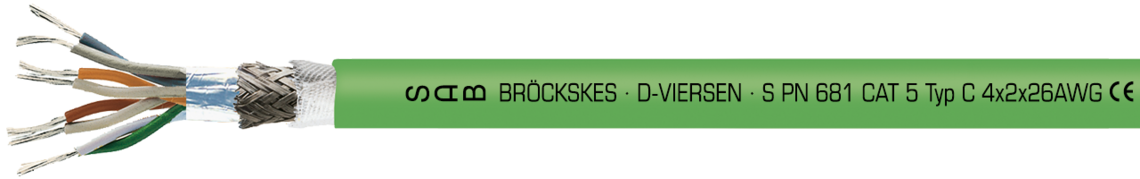

Aufdruck-Beispiel für S PN 681 06812604: SAB BRÖCKSKES · D-VIERSEN · S PN 681 CAT 5 Typ C 4x2x26AWG CE

Datenblatt für S PN 681 herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Die S PN 681 ist eine PUR Leitung Typ C, welche dauerflexibel, schleppkettentauglich und paarverseilt ist. Industrial Ethernet ist eine junge und sich sehr schnell entwickelnde Netzwerk-Technologie. SAB hat diese Leitung speziell für die Automatisierungsindustrie entwickelt.

Produktvorteile

schleppkettenfähig
halogenfrei
sehr gute Ölbeständigkeit

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Abmessung	4 x 2 x 26 AWG
Leiter	verzinnte Cu-Litze, feinstdrähtig
Isolierhülle	SABIX®
Aderkennzeichnung	weiß mit Zahlen 1-4 + (blau, orange, grün, braun)
Verseilung	paarweise und Paare gemeinsam
Bewicklung	Vliese
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	Vlies
Mantelmaterial	PUR
Mantelfarbe	grün (ähnlich RAL 6018)

Abmessung

4 x 2 x 26 AWG

Leiter

verzinnte Cu-Litze, feinstdrähtig

Isolierhülle

SABIX®

Aderkennzeichnung

weiß mit Zahlen 1-4 + (blau, orange, grün, braun)

Verseilung

paarweise und Paare gemeinsam

Bewicklung

Vliese

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Prüfspannung	Ader/Ader: 1500 V Ader/Schirm: 1200 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d
Temperaturbereich	VDE nicht bewegt: -40/+90°C VDE bewegt: -30/+90°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Ölbeständigkeit	PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Wellenwiderstand	100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 + VDE 0819-2-2 (CAT 5 nach EN 50173-1)
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Temperaturbereich

VDE nicht bewegt: -40/+90°C

VDE bewegt: -30/+90°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-2-2 + VDE 0819-2-2 (CAT 5 nach EN 50173-1)

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Paaranzahl	Querschnitt	max. Ader-ø	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.	Gleichstromwiderstand bei 20°C nach VDE 0812 max. Ω/km
06812604	4	26 AWG	1,1 mm	7,2 mm	35,5 kg/km	58 kg/km	145	Artikel anfragen

Art.-Nr.

Paaranzahl

Querschnitt

max. Ader-ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

Gleichstromwiderstand
bei 20°C nach VDE 0812
max. Ω/km

06812604

26 AWG

1,1 mm

7,2 mm

35,5 kg/km

58 kg/km

145

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
