PB 642
PVC Profibus Leitung

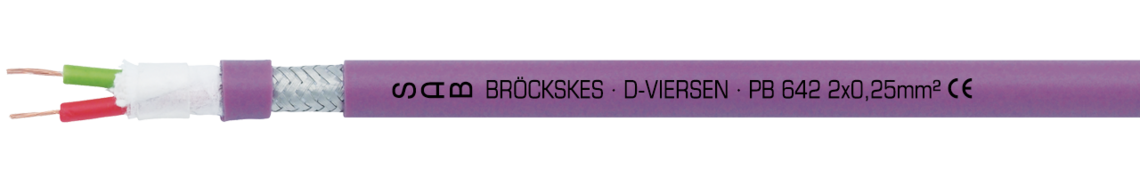

Aufdruck-Beispiel für PB 642 06422221: SAB BRÖCKSKES · D-VIERSEN ·PB 642 2 x 0,22 mm² CE
Anwendung
Profibus Kabel mit mittlerer Wetterbeständigkeit ist für feste sowie flexible Verlegung geeignet. Diese Profibus Leitung ist ölbeständig und wurde speziell für die Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten im Feldbereich entwickelt.
Besondere Merkmale
- EAC Zulassung
Aufbau
| Leiter | blanke Cu-Litze in Anlehnung an DIN VDE 0812 |
|---|---|
| Isolierhülle | PE, 2YI1 gem. DIN VDE 0207 Teil 2 |
| Aderkennzeichnung | rot, grün (PA) DIN 47100 (Typ B) |
| Verseilung | in Lagen |
| Umwicklung | PETP-Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | PVC, TM1 gem. DIN VDE 0281 Teil 1 |
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Prüfspannung | 1500 V |
| Mindestbiegeradius | 7,5 x d |
| Wellenwiderstand | Typ B: bei > 100 kHz 100 Ω - 130 Ω PA: bei 31.25 kHz 100 Ω +/- 20% |
| Schadstofffreiheit | |
| Temperaturbereich | nicht bewegt: -30/+70 °C bewegt: -5/+70 °C |
| Ölbeständigkeit | |
| Für feste Verlegung | ja |
| Für flexible Anwendung | ja |
| Wetterbeständigkeit | mittel |
Abmessungen
| Art.-Nr. | Farbcode | Aderzahl x Querschnitt | Außen-ø ± 10% | Cu-Zahl | Leitungsgewicht ca. |
|---|---|---|---|---|---|
| 06422221 | RAL 4001 | 2 x 0,22 mm² | 4,4 mm | 14,7 kg/km | 26 kg/km |
| 06424221 | RAL 4001 | 2 x 2 x 0,22 mm² | 6,2 mm | 22,4 kg/km | 45 kg/km |
| 06422251 | RAL 4001 | 2 x 0,25 mm² | 4,9 mm | 15,4 kg/km | 30 kg/km |
| 06424251 | RAL 4001 | 2 x 2 x 0,25 mm² | 6,7 mm | 26,5 kg/km | 52 kg/km |
| 06422767 | RAL 5015 | 2 x 0,82 mm² | 7,3 mm | 38,1 kg/km | 68 kg/km |
| 06422768 | RAL 9005 | 2 x 0,82 mm² | 7,3 mm | 38,1 kg/km | 68 kg/km |
