CATLine CAT 5e BL

CAT 5e halogenfreie Ethernet-Leitung mit ABS Type Approval und UL Approbation für den maritimen Einsatz

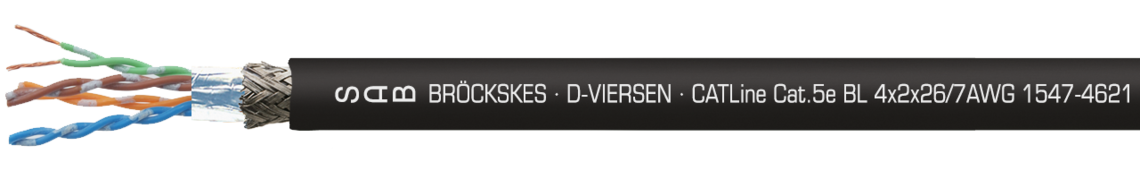

Aufdruck-Beispiel für CATLine CAT 5e BL 15474621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.5e BL 4x2x26/7AWG 1547-4621 UL AWM Style 21080 75°C 300V CE

Aufdruck-Beispiel für CATLine CAT 5e BL 15474621: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.5e BL 4x2x26/7AWG 1547-4621 UL AWM Style 21080 75°C 300V CE

Anwendung/Beschreibung

CAT 5e halogenfreie Ethernet-Leitung mit ABS Type Approval und UL Approbation für den maritimen Einsatz.

Produktvorteile

  • ABS Type Approval
  • TR IEC 60092-370
  • UL approbiert
  • halogenfrei
  • asbestfrei
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • gut gegen aggressive Chemikalien

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Abmessung

2 x 2 x 24 AWG

2 x 2 x 22 AWG

4 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG:

blau, gelb, weiß, orange



4 x 2 x 26 AWG:

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG: Sternvierer

4 x 2 x 26 AWG: Adern paarig verseilt, Paare gemeinsam

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

schwarz

Abmessung

2 x 2 x 24 AWG

2 x 2 x 22 AWG

4 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG:

blau, gelb, weiß, orange



4 x 2 x 26 AWG:

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

2 x 2 x 24 AWG und 2 x 2 x 22 AWG: Sternvierer

4 x 2 x 26 AWG: Adern paarig verseilt, Paare gemeinsam

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

schwarz

Technische Daten

Betriebsspitzenspannung

max. 90 V

Spannung UL

300 V

Prüfspannung

Ader/Ader: 2000 V

Ader/Schirm: 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich (nur 7-drähtig): 10 x d

Temperaturbereich VDE

nicht bewegt:- 40°C / + 70 °C

bewegt: - 30°C / + 70 °C

UL: bis + 75°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,

UL Horizontal Flame Test FT2, UL AWM Style 21080

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach DIN EN 61034

Wellenwiderstand (100 MHz)

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen

bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5

Flexibilität

gut

UL Style

21080

Anwendung

für EtherCAT- und EtherNET/IP-Anwendungen geeignet

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 90 V

Spannung UL

300 V

Prüfspannung

Ader/Ader: 2000 V

Ader/Schirm: 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich (nur 7-drähtig): 10 x d

Temperaturbereich VDE

nicht bewegt:- 40°C / + 70 °C

bewegt: - 30°C / + 70 °C

UL: bis + 75°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,

UL Horizontal Flame Test FT2, UL AWM Style 21080

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach DIN EN 61034

Wellenwiderstand (100 MHz)

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen

bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5

Flexibilität

gut

UL Style

21080

Anwendung

für EtherCAT- und EtherNET/IP-Anwendungen geeignet

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
154790012 x 2 x 24/7 AWG5,7 mm22,7 kg/km48 kg/km Artikel anfragen
154790022 x 2 x 22/7 AWG6,4 mm29,7 kg/km61 kg/km Artikel anfragen
154746214 x 2 x 26/7 AWG7,3 mm31,9 kg/km64 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
15479001
2 x 2 x 24/7 AWG
5,7 mm
22,7 kg/km
48 kg/km
15479002
2 x 2 x 22/7 AWG
6,4 mm
29,7 kg/km
61 kg/km
15474621
4 x 2 x 26/7 AWG
7,3 mm
31,9 kg/km
64 kg/km

Weitere Abmessungen und Farben auf Anfrage.
