CATLine CAT 7A RT

robotertaugliche CAT 7A Gigabit Ethernet Leitung mit UL/CSA Approbation

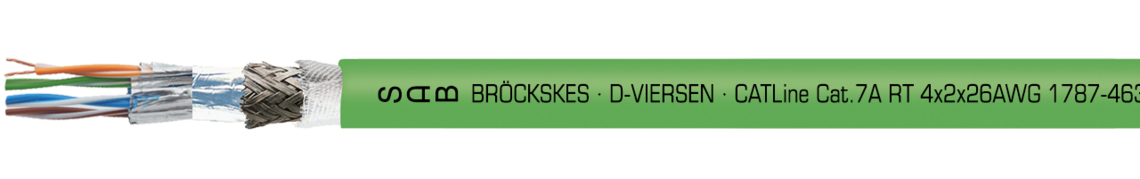

Aufdruck-Beispiel für CATLine CAT 7A RT: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A RT 4x2x26AWG 1787-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Datenblatt für CATLine CAT 7A RT herunterladen

Fragen zu unseren Produkten?

Anwendung

Unsere robotertauglichen CAT 7 und CAT 7A Industrial Ethernet Leitungen eignen sich für den Einsatz unter rauen industriellen Bedingungen, z.B. hohen Temperaturen, Verunreinigungen mit Ölen und Fetten, aggressiven Chemikalien oder Feuchtigkeit, besonders in der Automatisierung.

Besondere Merkmale

UL/CSA approbiert
robotertauglich
halogenfrei
flammhemmend und selbstverlöschend
sehr gute Ölbeständigkeit
gut gegen aggressive Chemikalien

Zusatzinformationen

auf Anfrage in +90°C
auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Aufbau

Abmessung	4 x 2 x 26 AWG + 4 x 2 x 24 AWG
Leiter	blanke Cu-Litze, feindrähtig
Isolierhülle	Spezial-Polymer
Aderkennzeichnung	weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Verseilung	Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam
Abschirmung	alubedampftes Vlies und Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	Vlies
Mantelmaterial	PUR
Mantelfarbe	grün (ähnlich RAL 6018)

Abmessung

4 x 2 x 26 AWG + 4 x 2 x 24 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam

Abschirmung

alubedampftes Vlies und Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung	max. 90 V
UL Style	20549
Spannung UL/CSA	300 V
Prüfspannung	Ader/Ader: 2000 V Ader/Schirm: 2000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Torsionswinkel	bis zu ± 180°/m
Temperaturbereich	VDE nicht bewegt: -40°C/+70°C VDE bewegt: -40°C/+70°C UL/CSA: bis + 80°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2
Ölbeständigkeit	TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Wellenwiderstand (100 MHz)	100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 + VDE 0819-9-2 / CAT 7A
Flexibilität	sehr gut
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 90 V

UL Style

20549

Spannung UL/CSA

300 V

Prüfspannung

Ader/Ader: 2000 V

Ader/Schirm: 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Torsionswinkel

bis zu ± 180°/m

Temperaturbereich

VDE nicht bewegt: -40°C/+70°C

VDE bewegt: -40°C/+70°C

UL/CSA: bis + 80°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

UL Horizontal Flame Test FT2

Ölbeständigkeit

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Wellenwiderstand (100 MHz)

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-9-2 + VDE 0819-9-2 / CAT 7A

Flexibilität

sehr gut

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderanzahl	Querschnitt	ca. Ader-ø	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
17874631	8	26 AWG	1,5 mm	8,9 mm	38,5 kg/km	83 kg/km	Artikel anfragen
17874431	8	24 AWG	1,6 mm	9,3 mm	44,0 kg/km	98 kg/km	Artikel anfragen

Art.-Nr.

Aderanzahl

Querschnitt

ca. Ader-ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

17874631

26 AWG

1,5 mm

8,9 mm

38,5 kg/km

83 kg/km

Artikel anfragen

17874431

24 AWG

1,6 mm

9,3 mm

44,0 kg/km

98 kg/km
